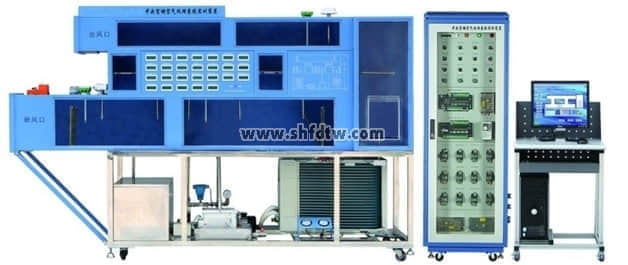

TWZLKT-2型 中央空调空气处置惩罚系统实训装置（LON总线型）

9001cc金沙以诚为本(中国)有限公司官网

115000

一、产品概述

“TWZLKT-2型中央空调空气处置惩罚系统实训装置”是从实训教学需求的角度出发，以工程化的设计理念完整地实现了全空气中央空调调理系统的事情历程。

二、系统特点

1.工程化看法强——实训装置的整套控制系统大部分接纳工业现场现实应用的部件。

2.手艺先进——控制系统部分应用了代表当今中央空调控制系统手艺潮流的LONWORKS总线手艺，它充分思量了系统的可扩展性和与楼宇其他子系统的兼容性。

3.开放性好——整套实训装置接纳透明化、开放式设计，实训者能够直观清晰地相识整个装置的事情历程，系统控制部分源代码完全开放，实训者可自行添加或修改，举行立异性、设计性实训。

三、系统组成

中央空调系统是由换热器、加湿器、过滤、电扇、传感器等组成。使用不锈钢和有机玻璃质料避免装备生锈和老化。装备配有真实的恒温供暖、恒温冷气系统，直观生动地把工业现实应用展现出来，精练明晰。接纳带标准LonWorks通讯接口的控制器，包管了中央空调系统与楼宇系列其他子系统及治理层的无逢集成。工具系统集成了四个部分的内容：

1.   空气系统区

2.   热交流区

3.   操控及数据显示

4.   电气控制区

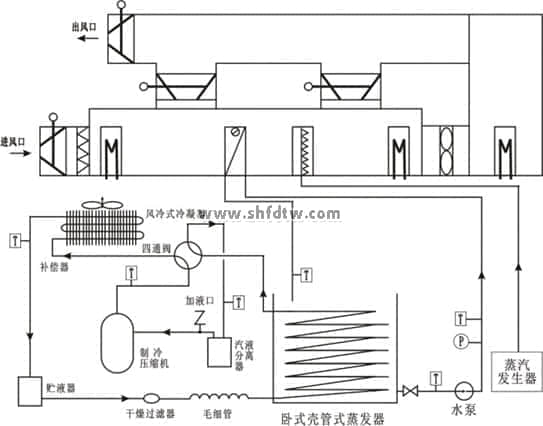

中央空调工具结构及控制系统的结构图如下图所示。

9001cc金沙以诚为本(中国)有限公司官网





四、系统基本参数及结构

1.该系统由实验台、空调冷热源系统、空气循环模拟系统、空调控制与测试系统和电气控制柜等组成。使用不锈钢和有机玻璃质料避免装备生锈和老化。装备配有真实的恒温供暖、恒温冷气系统，直观生动地把工业现实应用展现出来，精练明晰。接纳带标准LonWorks通讯接口的控制器，包管了中央空调系统与楼宇系列其他子系统及治理层的无逢集成。

2.实验台接纳不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，实验直观清晰。

3.空调冷热源系统接纳1.5P热泵空调的室外机组和盘管蒸发器，组成冷源和热源，整个供水系统的动力源为磁力驱动泵，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气举行交流，水又回到水箱，实现了循环使用。

4.冷热源参数：额定电压：AC220V 制冷/制热额定输入电流：5.0A/5.6A制冷/制热额定消耗功率：1.10KW/1.21KW  制冷量3200W、制热量4350W 。表冷器参数：排热量5000W环排数3*6。磁力驱动泵参数：材质：不锈钢扬程：8m流量：30L/min功率：0.18KW

5.加湿装置参数：由加湿器主机和加湿喷头组成型号：SPT1.6额定功率：1.2KW蒸汽喷管（φ10）

6.空气循环模拟系统空气流程由左边的新风入口进风，经由空气过滤器对新风举行过滤，然后经换热器举行冷热交流，再经由加湿装置和风机，从左下角送到模拟房间，最后由模拟房间左上角送出房间，由排风口倾轧。同时，还设有一次回风、二次回风。所有风门均为电动调理机构，通过调理旋钮可控制其开度巨细。粗效过滤器（370×357×23）预热器共三组单组功率300W，共900W，再加热器共三组单组功率300W,共900W，送风机（转速2600r/min、风量17m3/min），模拟房间电热源共三组单组功率300W,共900W新风入口风阀、一次回风风阀、二次回风风阀及排风阀风阀参数：额定电压：AC220V 扭矩：15N

7.丈量仪表有八组温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。

8.温湿度传感器：装置方法管道式温度丈量规模：-20℃～60℃ 丈量误差：± 0.5℃湿度丈量规模：0～100%丈量误差：± 3%探头事情温度-40℃～120℃

9.风速传感器装置方法：管道式丈量规模：0～10m/s、0～15m/s、0～20m/s探头长度200mm探头事情温度-25℃～50℃

10.涡轮流量变送器丈量规模：0.2～1.2m?/h压力：6.3MPa

11.DDC控制�？�BA5201 事情电压：DC24×(1±10%)V或AC17V，允许规模：AC14.45V～18.7V 事情电流：500mA网络：协议：LONTALK；通讯介质：双绞线（使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数目：11个UI，4个DO，2个UO，2个AO，   BA5202 事情电压：DC24×(1±10%)V或AC17V，允许规模：AC14.45V～18.7V 事情电流：500mA网络：协议：LONTALK；通讯介质：双绞线（Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数目：11个UI，8个DOLON通讯

12.适配器型号：三维力控组态监控软件；三变频器事情电压：AC220V功率：0.6KW

13.电气控制柜：主要三相泄电断路器、电源指示灯、旋钮开关、风机调速�？椤⒖氐缭础⑽⑿图痰缙鞯茸槌�，举行响应的操作控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有响应的指示。



五、实训项目

1.  关闭式系统冬季运行工况

2.  关闭式系统夏日运行工况

3.  直流式系统冬季运行工况

4.  直流式系统夏日运行工况

5.  一次回风系统冬季运行工况

6.  一次回风系统夏日运行工况

7.  二次回风系统冬季运行工况

8.  二次回风系统夏日运行工况
