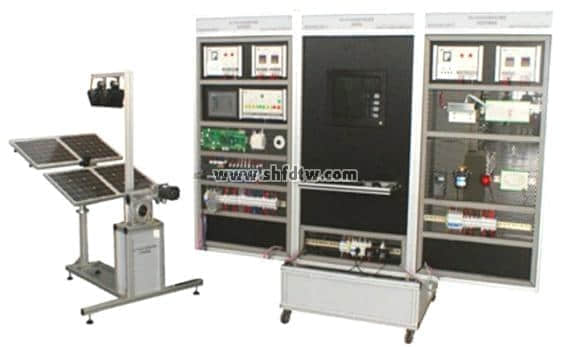

TW-SPV03型光伏发电实训系统主要由光伏供电装置、光伏供电系统、逆变与负载系统、监控系统四个部分组成，如图1所示 。
1、装备尺寸：光伏供电装置1610×1010×1550mm，实训柜1000×1000×2000mm
2、园地面积：12平方米
您只要致电：021-55884001（袁司理）
我们可以解答 光伏发电实训系统 的相关疑问！
我们可以帮您推荐切合您要求的 光伏发电实训系统,光伏发电教学装备 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-65-1980-1.html
二、各单位先容
1、 光伏供电装置
（1）、光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平偏向和俯仰偏向运念头构、摆杆、摆杆减速箱、摆杆支架、单相交流电念头、电容器、直流电念头、靠近开关、微动开关、底座支架等装备与器件组成，如下图所示 。
图2 光伏供电装置
TW-SPV03型 光伏发电实训系统
一、装备组成
TW-SPV03型光伏发电实训系统主要由光伏供电装置、光伏供电系统、逆变与负载系统、监控系统四个部分组成，如图1所示 。
1、装备尺寸：光伏供电装置1610×1010×1550mm
实训柜1000×1000×2000mm
2、园地面积：12平方米
二、各单位先容
1、 光伏供电装置
（1）、光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平偏向和俯仰偏向运念头构、摆杆、摆杆减速箱、摆杆支架、单相交流电念头、电容器、直流电念头、靠近开关、微动开关、底座支架等装备与器件组成，如下图所示 。
图2 光伏供电装置
4块光伏电池组件并联组成光伏电池方阵，光线传感器装置在光伏电池方阵中央 。2盏300W的投射灯装置在摆杆支架上，摆杆底端与减速箱输出端毗连，减速箱输入端毗连单相交流电念头 。电念头旋转时，通过减速箱驱动摆杆作圆周摆动 。摆杆底端与底座支架毗连部分装置了靠近开关和微动开关，用于摆杆位置的限位和�；� 。水平和俯仰偏向运念头构由水平运动减速箱、俯仰运动减速箱、直流电念头、靠近开关和微动开关组成 。直流电念头旋转时，水平运动减速箱驱动光伏电池方阵作向东偏向或向西偏向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北偏向或向南偏向的俯仰移动，靠近开关和微动开关用于光伏电池方阵位置的限位和�；� 。
2、光伏供电系统
(1)、光伏供电系统的组成
光伏供电系统主要由光伏电源控制单位、光伏输出显示单位、触摸屏、光伏供电控制单位、ARM控制单位、接口单位、西门子S7-200PLC、继电器组、接线排、蓄电池组、可调电阻、断路器、12V开关电源、网孔架等组成 。
（2）、控制方法
光伏电源控制单位主要由断路器、+24V开关电源、AC220V电源插座、指示灯、接线端子DT1和DT2等组成 。
光伏输出显示单位主要由直流电流表、直流电压表、接线端子DT3和DT4等组成 。
光伏供电控制单位主要由选择开关、急停按钮、带灯按钮、接线端子DT5、DT6和DT7等组成 。
（3）、ARM控制单位和接口单位
蓄电池的充电历程及充电�；び葾RM控制单位、接口单位及程序完成，蓄电池的放电�；び葾RM控制单位、接口单位及继电器完成，当蓄电池放电电压低于划定值，ARM控制单位输出信号驱动继电器事情，继电器常闭触点断开，切断蓄电池的放电回路 。
（4）、蓄电池组
蓄电池组选用4节阀控密封式铅酸蓄电池
3、逆变与负载系统
（1）、逆变与负载系统的组成
逆变与负载系统主要由逆变电源控制单位、逆变输出显示单位、逆变器、逆变器参数检测�？椤⒈淦灯鳌⑷嘟涣鞯缁⒎⒐夤芪杼ǖ乒饽？椤⒕镜啤⒔酉吲拧⒍下菲鳌⑼准艿茸槌� 。
①逆变电源控制单位
逆变电源控制单位主要由断路器、+24V开关电源、AC220V电源插座、指示灯、接线端子DT14和DT15等组成 。
②逆变输出显示单位
逆变输出显示单位主要由交流电流表、交流电压表、接线端子DT16和DT17等组成 。
（2）、逆变器
逆变器是将低压直流电源变换成高压交流电源的装置，逆变器的种类许多, 各自的详细事情原理、事情历程不尽相同 。本实训装置使用的逆变器由DC-DC升压PWM控制芯片单位、驱动+升压功率MOS管单位、升压变压器、SPWM芯片单位、高压驱动芯片单位、全桥逆变功率MOS管单位、LC滤波器组成 。
4、监控系统
（1）、监控系统组成
监控系统主要由一体机、键盘、鼠标、接线排、电源插座、通讯线、微软操作系统软件、力控组态软件组成 。
（2）、监控系统功效
1）通讯
监控系统与控制器、PLC、仪表举行通讯 。
2）界面
①监控系统具有主界面，光伏供电系统界面，逆变与负载系统界面，光伏能量转换界面，划分显示各自的运行状态参数 。
②光伏供电系统界面设置响应的按钮，实现光伏电池方阵自动跟踪 。
③具有光伏发电收罗报表，纪录光伏输出电压、电流；逆变与负载系统的逆变输出电压、电流、功率等数据并打印数据报表 。
三、主要实验实训内容
实验实训内容涉及光伏供电装置、光伏供电系统、逆变与负载系统、监控系统的装置、接线、调试和剖析：
1）光伏供电装置的装置与接线；
2）光伏供电系统部分器件的装置、接线与调试；
3）光伏电池方阵输出特征测试；
4）蓄电池组充放电参数的测试；
5）逆变与负载系统部分器件的装置、接线与调试；
6）逆变器相关参数测试、逆变器输出参数测试；
7）相关电路�？榈暮附�；
8）监控系统与各单位的通讯；
9）监控系统组态界面的操作；
光伏发电实训系统那家产品性价比高
购置任何工具都要注重到性价比问题，特殊是在购置光伏发电实训系统时，关于这个问题更要审慎，它不但需要有高手艺含量，更要有优异的质量，云云才华够有最长的使用年限 。
点击图片相识更多
在业内生产光伏发电实训系统的企业众多，而在其中做的精彩的企业并未几，周全让利给用户的企业更是少之又少，上海9001cc金沙以诚为本教学仪器装备有限公司以产品质量好的口碑及实惠的价钱获得了用户的一致认可 。价钱实惠并不代表产品欠好，该企业所生产的光伏发电实训系统有着和国际同步的先进手艺应用，在装备生产的每个环节上都有多道质检工序把关，给产品的质量清静带来了最大的包管，其装备由于使用了最优质的制作质料，在使用年限上要比同类装备使用年限长的多，能够给用户带来最好的购置性价比 。
