1、透明液压传动演示系统主要由实验桌、实验台、液压元件和电器控制器件等组件组成 。
2、实验桌、实验台为铁质双层亚光密纹喷塑结构 ，实验桌柜内存放液压元件等 。
3、备全常用液压元件：每个液压元件均配有装置底板 ，可利便、随意地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构） 。油路搭接接纳快换讨论 ，拆接利便 ，不漏油 。
4、实验元件均为透明有机质料制成 ，便于相识掌握几十种常用液压元件的结构 ，性能及用途 。掌握几十种基本回路的事情原理 ，实验组装回路快捷、利便 。
5、实验控制单位接纳自力的继电器控制单位举行电气控制 。
三、手艺参数
2、继电器控制输出： 输入 AC 220, DC 24V/2A , 输出 AC 220V
3、电机控制� ？�: AC 220V 50Hz
4、油泵电机：Z-400 直流电念头 ，功率：400W 并配专用稳压直流电机调速器 ，调速规模：0-2000rpm ，演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)液压泵事情时离液压台1.5m远处噪声≤58dB 。
5、实验台形状尺寸：1500mm×640mm×1850mm
继电器控制单位 电机控制器

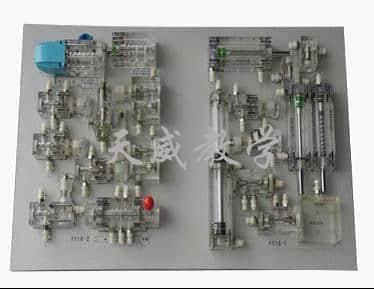

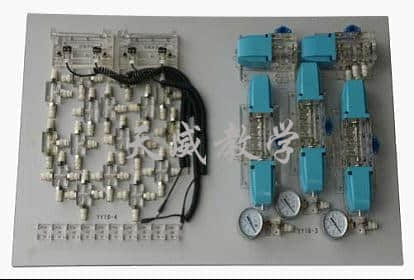

压力表 ，油箱 ，溢流阀 ，节约阀 ，单向阀 ，液控单向阀 ，调速阀 ，顺序阀 ，减压阀 ，双作用油缸 ，弹簧作用油缸 ，增压油缸 ，二位四通电磁换向阀 ，二位二通电磁换向阀 ，“O”型三位四通电磁换向阀 ，“H”型三位四通电磁换向阀 ，“M”型三位四通电磁换向阀 ，压力继电器 ，行程开关等 。
（二）电气� ？椋�
1.直流24V（2A）电源单位
2.继电器控制单位
3.电机控制器
（三）附件
1.菲力格-300专业工具配件箱
液压基本实验的换向回路
1、用手动换向阀的换向回路 。
2、用中位性能换向阀的用锁回路 。
3、用液控平向阀的闭锁回路 。
4、压力调定回路 。
5、二级压力控制回路 。
6、用减压阀的减压回路 。
7、用增压缸的增压回路 。
8、用H型换向阀的卸载回路 。
9、进油节约调速回路 。
10、回油节约调速回路 。
11、调速齿轮泵的换向调速回路 。
12、调速齿轮泵和调速阀组成的复合调速回路 。
13、流量阀短接的速率换接回路 。
14、用调速阀勾通联的二次进给同路 。
15、用调速阀并联的二次进给同路 。
16、用顺序阀的顺序行动回路 。
17、用压力继电回的顺序行动回路 。
18、用行程开关控制的顺序行动回路 。
19、用行程换向阀的顺序行动回路 。
20、串联液压缸的同步回路 。
21、用先导型溢流阀控制的换向回路 。
气动液压实验台——实验手艺作育的主要前言
点击图片相识更多气动液压实验台的信息》》》》》》》》
点击图片相识更多液压气动实验台教学装备信息》》》》》》》》》》
实践能力现在已经成为了一个十分主要的考量项目 ，许多学校也最先着手对学生的实践能力举行着重作育 。关于课堂中所讲的种种知识点 ，尤其是物理知识 ，实验是牢靠知识点 ，使学生们充分熟悉到结论之后的实诘责题的主要途径 。
针对这一系列的问题 ，各大学校都最先引进一些专业的实验装备 ，其中气动液压实验台就是许多高校的选择之一 。气动液压实验台经由多年被应用到学校实验教学中的实践 ，已经取得了不小的成绩 。由于它奇异的特征以及独具匠心的设置 ，再加上它与教学纲要相符的实验内容 ，使得它获得了各人的青睐 。
气动液压实验台是实验手艺作育的主要前言 。通过它 ，学生们走出课本走入实践 ，走出笼统迈向了一个真实的天下 。这些都是些质的改变 ，是以后学生们举行发明立异的主要源头 。
