苏州保洁培训部采购摆设柜教学装备

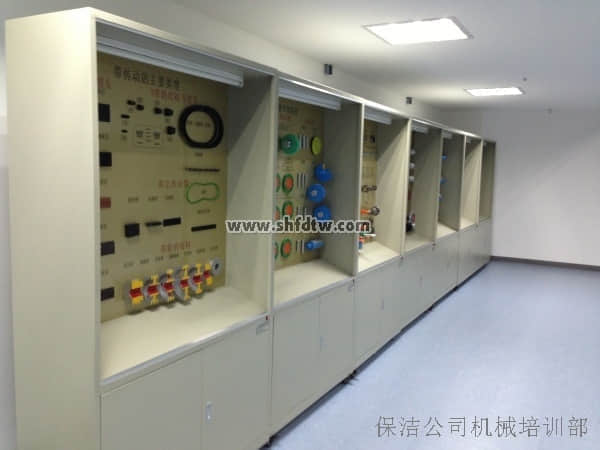

本公司专业生产机械系列摆设柜，为了配合教学需要和教具产品逐步走向现代化生长，在原有基础上研制了一套有着新手艺新看法的机械零件示教摆设柜。
该套共分二十个柜400余种物零件模子。外型用高级铝合金柜架，板面用紫红色金丝绒做底，模子质料用各色有机玻璃和硬聚氯，并附有银涤沦不干胶作须要图表和文件字说明，形象逼真，制作工艺雅观。使用本摆设柜能提高教学效果，节约学时，是一套理想机械课程的示教摆设室装备。
摆设柜尺寸：1050×400×1780mm
本公司新推出的精选型机械零件设计示教摆设柜较大的镌汰摆设柜的占地面积，特点适用于实验室面积较紧凑的实验室摆设。具有多功效语音播放控制系统。语音解说同步演示，接纳单独驱动由电脑或电子装备控制运转演示，可由�？乜刂扑承蜃远诵薪馑�，又能凭证课本、教学需要而�？仨б庋≡裾站傻ザ姥菔�，通过模子或实物配合响应的图文资料，形象系统地展示相关知识，增强学生的感性认知。本摆设柜主要展示，联接传动，轴承及其他通用零件的基本类型结构形式和设计应用知识。
本摆设柜具有如下特点：
（1）设计理念先进。该摆设柜凭证机械基础课程教学刷新的需要，凭证“塑造实物课本、营造实践情形和增进学生自主认知”的基本理念举行优化设计，使“知识、认知、思索”三元一体，支持课程熟悉实验的开设，增进精品课程建设。
（2）展示内容周全。该摆设柜以国家级妄想课本为依据，对机械设计课程内容举行较周全的展示，包括机械联接、机械传动、轴系零部件、润滑与密封等，提供内容富厚的机械设计知识。对差别版本的同名课本具有兼容性；
（3）制作工艺先进。该摆设柜凭证国家机械标准和摆设柜企业标准举行设计制造，制作工艺先进，产品质量稳固，性能可靠，使用寿命长；
（4）举行绿色设计。该摆设柜接纳环保质料制造，机械运转无噪声；用电清静；举行宜人化设计；能够顺应现代绿色实验室的要求。
机械设计零件摆设柜，是凭证机械设计（零件）课程基本要求设计制造的实验装备。摆设柜通过机械零件模子或实物，配合响应的图文资料，形象地展收解说机械设计的基本知识，增强学生对通用机械零件的类型、结构特点及其设计的感性认知，为进一步学习机械设计涤讪基础。
手艺规格
（1）全套摆设柜由18个单体摆设柜组成，摆设柜体形状尺寸：1200×530×1900㎜；标准比例设计切合人机工程要求；
（2）摆设柜体接纳1.0mm冷轧钢板喷塑制作，柜体刚性好，形状雅观大方；柜内摆设面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有摆设柜名称，利便识别；
（4）柜顶部罩板内装有照明日光灯，日光灯内隐式设计切合人机工程要求；
（5）柜下部设有柜箱，利便存放单个模子、实验箱及相关实验文档。
（6）柜背设有对开门，有利维护装备和利便维修。
（7）柜底装有万向轮，利便移动。
性能特点
1、 摆设柜中接纳PVC作成图表与文字说明。
2、 摆设柜接纳SPP冷轧板制作，柜体里板面用超豪华铝塑板。
3、 尺寸：1200×530×1900mm；
4、 微电脑语音控制系统；
5、 摆设柜模子接纳铝合金和工程塑料制作；
6、 配备照明日光灯。
|
摆设柜摆设内容明细 |
|
|
1、螺纹联接的类型 |
A、螺纹的类型（10种） 粗牙通俗螺纹 细牙通俗螺纹 圆柱管螺纹 圆锥螺纹 圆锥管螺纹 矩形螺纹 梯形纹锯齿形螺纹 左、右旋螺纹 B、基本类型、主要参数图片 C、螺纹联接基本类型（8种） 通俗螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接 吊环螺钉联接、T型槽螺钉联接、地脚螺钉联接、配合螺栓联接 D、 标准联接件（24件）照片上（27件） 六角头螺栓、螺栓、螺钉、紧定螺钉、自攻螺丝、六角螺母、圆螺母、止动垫圈、斜面垫片、垫圈 |
|
2、螺纹联接的应用 |
A、螺纹联接应用（3件） 开合螺母、虎钳（实物）、螺旋起重器 B、螺纹联接防松（10件） 对顶螺母、自锁螺母、弹簧垫圈、启齿销与开槽螺母、止动垫圈、垫片、勾通钢丝、勾通钢丝(过失)、冲点、端铆 C、螺纹联接预紧（2件） 测力矩扳手定力矩扳 D、提高强度步伐（12件） 均载螺母结构、球面垫圈、腰杆状螺栓、空心螺栓、悬置螺母、汽缸密封元件：软垫片密封、密封环密封、弹簧垫圈、腰环螺栓联接 |
|
3、键、花键和无键联接 |
A、键联接类型（11件）及图片（细齿花键） 通俗平键联接：圆头平键、方头平键、半圆头平键 导向平键联接、滑键联接、半圆键联接 楔键联接：圆头楔键、方头楔键、钩头楔键 切向键联接 B、花键联接类型（3件） 矩形花键联接 渐开线花键联接 三角形花键联接 C、无键联接类型（2件） 型面联接（一） 型面联接（二） D、销联接类型（10件） 清静销、联接销、螺杆圆锥销（端部带螺纹的圆锥销）、开尾圆锥销 销类零件（标准件）（圆柱销、圆锥销、螺尾圆锥销、内螺纹圆锥销、槽销、启齿销） |
|
4、铆、焊、胶接和过盈配合联接 |
A、铆接（10件） 搭接缝、单盖板对接缝、双盖板对接缝、常用的铆钉在铆接后的型式 B、 焊接（5件） 正接填角焊缝、搭接填角焊缝、对接焊缝、塞焊缝、边沿焊缝 C、胶接（15件） 板件讨论、圆柱形讨论、角讨论、锥形及盲孔讨论 D、过盈配合联接（4件） 压配合联接、压配合构件的结构、曲轴压配合组装件、齿轮压配合联接 |
|
5、带传动 |
A、带传动类型（4件） 平带传动 V带传动 同步带传动 交织轴传动 B、带的类型（9件） O,A,B,C,D同步、平皮带，V型讨论，多楔带 C、带轮结构（4件） 实心式V带带轮 腹板式V带带轮 孔板式V带带轮 轮辐式V带带轮 D、张紧装置（3件） 按期张紧、自重式自动张紧、张紧轮张紧 |
|
6、链传动 |
A、链传动组成（1件） 链条、自动链轮、从动链轮 B、链传动运动特征 多边形效应模子 C、链轮结构（4件） 整体式链轮、 孔板式链轮、齿圈焊接式链轮、 齿圈螺钉联接式链轮 D、传动链类型（4件） 单列滚子链 双列滚子链 齿形链 E、链传动张紧装置（3件） 张紧轮按期调解、张紧轮自动张紧、压板和托板张紧 |
|
7、齿轮传动 |
A、齿轮传动基本类型（6件） 直齿轮传动、 斜齿轮传动、 人字齿轮传动、齿轮齿条传动、 直齿圆锥齿轮传动、曲齿锥齿轮传动 B、轮齿失效形式（5种） 齿面点蚀、轮齿折断、齿面胶合、齿面磨损、塑性变形 C、轮齿受力剖析（3件） 直齿轮传动受力剖析 斜齿轮传动受力剖析 锥齿轮传动受力剖析 D、齿轮结构（5件） 齿轮轴 实心式齿轮 腹板式结构 加筋腹板式结构 轮辐式齿轮 |
|
8、蜗杆传动 |
A、蜗杆传动类型（3件） 通俗圆柱蜗杆传动 圆弧面蜗杆传动 锥蜗杆传动 多头蜗杆 B、蜗轮结构（4件） 齿圈式蜗轮、整体浇铸式蜗轮、螺栓联接式蜗轮、拼铸式蜗轮 C、蜗杆结构（2件） 有退刀槽蜗杆、无退刀槽蜗杆 D、受力剖析（2件） 蜗轮受力剖析、蜗杆受力剖析 |
|
9、转动轴承类型 |
A、转动轴承主要类型（10件） 调心球轴承、调心滚子轴承、圆锥滚子轴承、单向推力球轴承、双向推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承。 B、轴承代号表 C、直径与宽度系列比照（2件） 直径系列的比照 宽度系列的比照 D、转动轴承结构 轴承结构实物、外圈、转动体、坚持架、内圈 |
|
10、滑动轴承 |
A、向心滑动轴承（5件） 对开式滑动轴承、整体式滑动轴承、多油楔轴承、带轴套滑动轴承、可倾轴瓦轴承 B、 推动滑动轴承（4件） 实心式、单环式、空心式、多环式 C、轴瓦结构（3件） 整体式、剖分式、双金属轴瓦 D、动压轴承事情情形（图） |
|
11、转动轴承装置设计 |
A、轴承紧固（图） B、轴承装置典范结构（6件） 直齿轮轴承部件、斜齿轮轴承部件、小圆锥齿轮轴承部件（正、反装）、蜗杆轴承部件（两头牢靠）、蜗杆轴承部件（一端牢靠一端游动）、人字齿轮轴承部件 C、轴承预紧（图） |
|
12、联轴器 |
A、刚性联轴器（2件） 套筒式联轴器 凸缘式联轴器 B、无弹性元件挠性联轴器（4件） 十字滑块联轴器、双万向联轴器、齿轮联轴器、链轮式联轴器 C、非金属弹性元件挠性联轴器（4件） 轮胎联轴器、星形弹性联轴器、梅花型联轴器、弹性套柱销联轴器 |
|
13、离合器 |
A、机械使用离合器（5件） 牙嵌离合器、齿形离合器、单盘摩擦离合器、多盘摩擦离合器、圆锥摩擦离合器 B、自动离合器（3件） 逾越离合器、闸块式离心离合器、滚珠清静离合器 |
|
14、轴的剖析与设计 |
A、轴的类型（5件） 光轴、蹊径轴、空心轴、曲轴、钢丝软轴 B、 轴上零件定位（4件） 套筒圆螺母压紧、紧定螺钉牢靠、弹簧挡圈定位、圆锥形轴端定位 C、轴的结构设计（4件） 一、二、三步的模子 |
|
15、弹簧 |
A、弹簧类型（10类） 叛变距压缩弹簧、圆截面压缩弹簧、拉伸弹簧、扭转弹簧 单耳板簧 圆锥螺旋弹簧、碟形弹簧、平面涡巻弹簧、环形弹簧、橡皮弹簧 B、弹簧分类图 C、弹簧应用示例（4件） 碟形弹簧、 钟表发条弹簧 、 汽车减震弹簧、组合压缩弹簧 D、圆柱螺旋弹簧（8件） LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型（共8个实物） E、其他类型弹簧（4件） NⅠ型、NⅡ型、 NⅢ型、 NⅣ型 |
|
16、减速器 |
A、减速器类型与结构（4台） 单级园柱齿轮减速器、单级园锥齿轮减速器、单级蜗杆蜗轮减速器、双级园柱齿轮减速器 B、减速器附件（8件） 起重耳钩、油标、吊环、起盖螺钉、销、通气器、螺塞、规视孔及视孔盖 C、附件表 |
|
17、润滑与密封 |
A、润滑用油杯（5件） 直通式压注油杯、旋盖式油杯、压配式压注油杯、弹簧盖式油杯、针阀式玻璃油杯 B、密封应用（2件） O形密封圈应用、Y形密封圈 C、标准密封件（6件） O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX轴用密封圈、防尘圈密封 D、接触式密封（4件） 毡圈油封、唇形密封圈密封、橡胶密封 E、非接触式密封（3件 ） 隙缝密封、密封环密封、曲路密封 |
|
18、小型机械结构设计实例 |
A、小型机械（9台） 电动铰剪、电刨、榨汁机、家用压面机、破损机、台扇、镌刻机、角磨机、手电钻 |

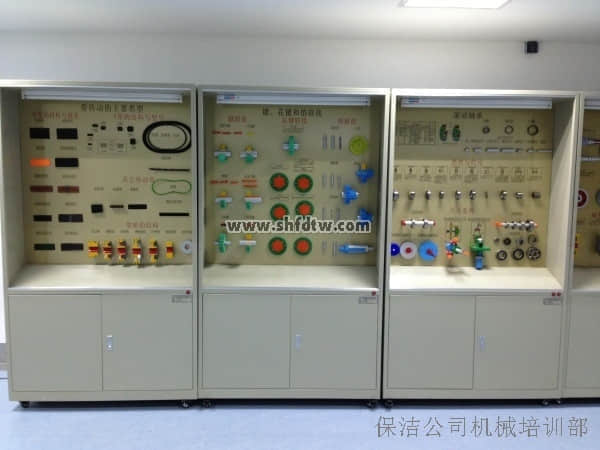

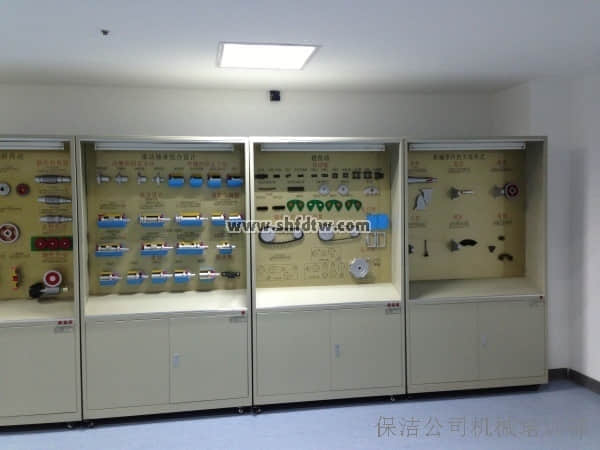

机械零件示教摆设柜，各柜内容如下：
|
序号与名称
|
摆设柜内容
|
|
第一柜
螺纹联接的基本内容
|
螺纹类型：通俗螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。
螺纹联接的类型：螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。
螺栓11件、螺柱4件、螺钉9件、紧定螺钉5件、螺母12件、垫圈7件。
|
|
第二柜
螺纹联接
|
摩擦防松：对顶螺母、锁紧热圈收口防松螺母、开缝收口，带尼龙圈防松螺母、弹簧垫圈。
机械防松：止动垫圈、止动垫圈子与圆螺母、启齿销与六角开槽螺母、串联钢丝。
提高联接强度的步伐：加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓，大圆角螺栓、沉割螺母、螺纹联接的装拆。
|
|
第三柜
键、花键和销联接
|
键联接：通俗平键、半圆键、楔键、导向平键、切向键、马鞍滑键。
花键联接：矩形花键3件，渐开线花键2件。三角形花键。
销联接：圆柱销3件、圆锥销4件、导形销3件、清静销3件、定位、联接、清静。
|
|
第四柜
铆、焊、粘和过盈联接
|
铆接：常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合讨论。
焊接：坡口型式、搭接、对接、角接。
粘接：板接、管接、角接。
过盈联接：圆柱面过盈联接，圆锥面过盈联接。
|
|
第五柜
带传动的主要类型
|
平带的质料与讨论：皮革带、体例带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面讨论、斜面蹊径讨论、胶带的讨论、缝线讨论、皮革线讨论。
V带的结构与型号：O型、A型、B型、C型、D型、E型、宽V带、窄V带、活络V带、其他传动带、联组V带、通俗V带、双面V带、多楔带、圆带、梯形齿同步带。
带轮的结构：实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。
|
|
第六柜
带传动
|
V型带传动：自动张紧装置、滑道式按期张紧装置、摆架式按期张紧装置、张紧轮张紧装置。
平带传动：张紧轮装置
同步带传动
|
|
第七柜
链传动
|
传动链：滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、启齿销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、晕薹链、链传动的安排和张紧。
|
|
第八柜
齿轮与蜗杆传动
|
齿轮的结构：齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。
蜗杆的类型：阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。
蜗杆的结构：整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。
|
|
第九柜
滑动轴承
|
轴瓦与衬的质料：轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。
油槽的结构形式5件、推动轴承的形式：实心、空心、单环、多环。
滑动轴的结构：整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、
自动调心滑动轴承、牢靠瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连
杆、静压轴承。
|
|
第十柜
转动轴承
|
内圈、坚持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、
鼓形滚子、滚针。
类型与代号：深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针
轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。
尺寸系列：直径系列、内圈牢靠外圈转动、外圈牢靠内圈旋动、转动轴承的装置要领、转动轴承拆卸工艺、内径系列7件，宽度系列4件。
|
|
第十一柜
转动轴承组合设计
|
内圈的牢靠要领：弹簧挡圈、轴端压板、圆螺母、锥形套筒。
外圈的牢靠要领：轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。
组合设计：两头牢靠式3件、两头游动、一端牢靠一端游动2件
顶紧与调解：转动轴承的调解、转动轴承的顶紧。
密封：毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座
|
|
第十二柜
联轴器
|
弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、
剪销式清静联轴器。
|
|
第十三柜
离合器
|
牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、
圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式清静禽合器、离心离合器、逾越
离合器。
|
|
第十四柜

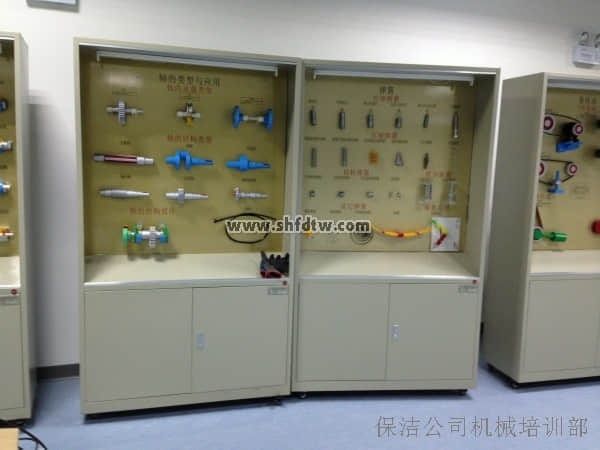

轴的类型与应用
|
转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的
结构设计。
|
|
第十五柜
轴上零件的牢靠要领
|
键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。
|
|
第十六柜
弹簧
|
拉伸弹簧：圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。
压缩弹簧：端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、
中凸弹簧、中凹弹簧、圆锥螺旋弹簧。
扭转弹簧：外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。
其他弹簧：碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。
并列组合弹簧、直列组合弹簧、转换机构。
|
|
第十七柜
润滑与密封
|
润滑装置：压配式压注油杯、油绳式有杯、讨论式压注油油杯，直通式注油杯、
油标。
密封件：O型橡密封圈2件、矩形橡密封圈2件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口：插入搭接、活塞环、
切口：斜搭接、双口型油封、T型油封、Y型油封、V型油封。
润滑剂8件、机油枪、牛油枪。
|
|
第十八柜
机械零件的失效形式
|
胶合、断裂、侵蚀、磨损、点蚀、剩余变形
|
|
第十九柜
渐开线加工齿轮要领
|
仿形法加工齿轮2件、用滚刀加工齿轮、用插齿刀加工齿2件、用齿条插刀加
工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿
|
|
第二十柜
机座零件分类
|
卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板安排7件、减速器箱体2件、变速箱箱体。
|
气动液压示教摆设柜
气动液压示教摆设柜接纳实物或模子以及须要的图文资料展示常见液压、气动元件的基本类型与基本结构。摆设柜展示内容以通俗高等教育国家级妄想课本为依据，精选焦点内容，在有限的展示空间中提供内容富厚知识。摆设柜需接纳环保质料制造，机械运转无噪声；用电清静；举行宜人化设计；需能够顺应现代绿色实验室的要求。
摆设柜性能规格
1、摆设柜中的每个模子都配备文字标牌。
2、摆设柜中设计有图示型思索题，以举行启发式教学或探讨性教学。
3、摆设柜中的模子主要由铝合金和PVC精制。金属件举行外貌处置惩罚，不生锈；非金属件10年不老化。
4、柜体接纳SPCC冷扎板焊成，结实雅观，外貌接纳中温磷化防锈漆、平光漆，静电喷涂。模子质料接纳入口有机板制造， 板面附有须要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学装备。
5、摆设柜内装有照明日光灯，并配装玻璃推门防尘。
6、输入电压：交流220V，功率400W。
7、单个展示柜形状规格：1100mm（宽）、450mm（厚）、1850mm（高）。
|
序号 |
名称 |
清单 |
清单 |
|
1 |
液压泵 |
齿轮泵 |
液压泵事情原理 |
|
外啮合齿轮泵 |
|||
|
内啮合齿轮泵 |
|||
|
叶片泵 |
单作用叶片泵 |
||
|
柱塞泵 |
径向柱塞泵 |
||
|
伺服变量机构 |
|||
|
轴向柱塞泵 |
|||
|
2 |
液压马达与液压缸 |
液压马达 |
叶片式液压马达 |
|
径向柱塞马达 |
|||
|
液压缸类型 |
柱塞缸 |
||
|
摆动缸 |
|||
|
液压缸结构 |
活塞与活塞杆 |
||
|
缓冲装置 |
|||
|
单杆液压缸 |
|||
|
3 |
液压控制阀 |
偏向控制阀 |
通俗单向阀 |
|
二位三通电磁阀 |
|||
|
液控单向阀 |
|||
|
三位五通电磁阀 |
|||
|
手动换向阀 |
|||
|
二位四通电磁阀 |
|||
|
无邪换向阀 |
|||
|
三位四通电磁阀 |
|||
|
4 |
液压控制阀 |
压力控制阀 |
直动式溢流阀 |
|
先导式溢流阀 |
|||
|
流量控制阀 |
定差减压阀 |
||
|
定比减压阀 |
|||
|
5 |
液压辅助元件 |
管讨论 |
管讨论 |
|
快速讨论 |
|||
|
过滤器 |
外貌粗过滤器 |
||
|
纸质过滤器 |
|||
|
深度型过滤器 |
|||
|
蓄能器 |
液位计 |
||
|
消声器 |
|||
|
6 |

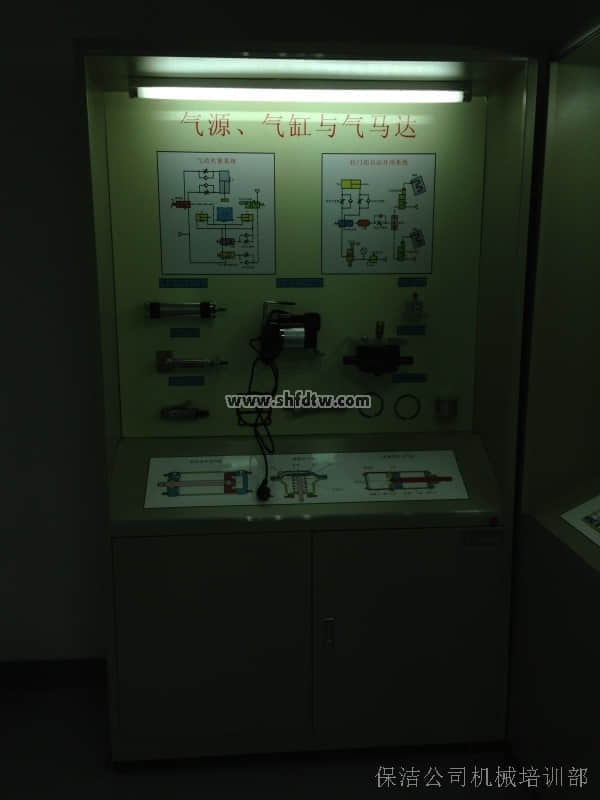

气源、气缸与气马达 |
空气压缩机 |
小型空气压缩机 |
|
压缩机附件 |
|||
|
气缸 |
通俗气缸 |
||
|
薄膜气缸 |
|||
|
气马达 |
通俗型攻击气缸 |
||
|
摆动气缸 |
|||
|
叶片式马达 |
|||
|
7 |

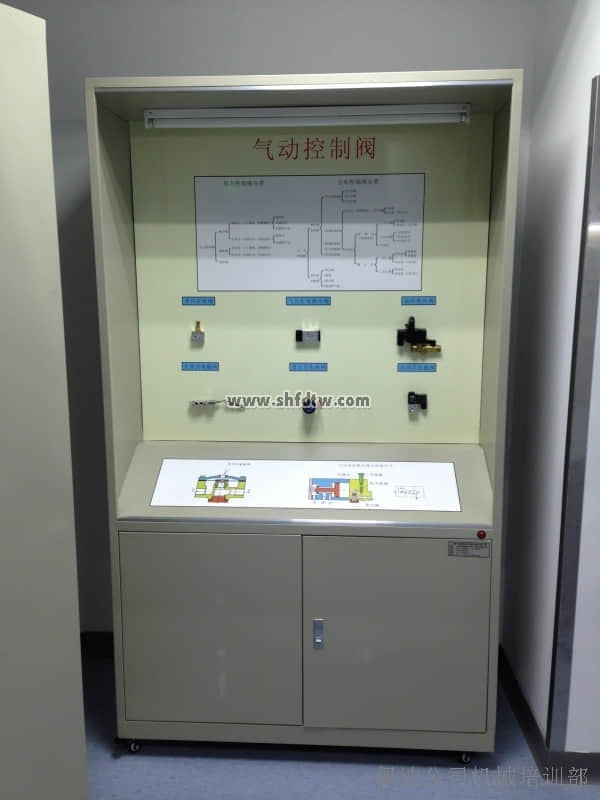

气动控制阀 |
偏向控制阀 |
单向控制阀 |
|
气压控制换向阀 |
|||
|
压力控制阀 |
直动式电磁阀 |
||
|
先导式电磁阀 |
|||
|
直动式电磁阀 |
|||
|
延时换向阀 |
|||
|
8 |
气动控制阀 |
流量控制阀 |
排气节约阀 |
|
柔性节约阀 |
|||
|
比例阀与伺服阀 |
或门元件 |
||
|
双气控换向阀 |
|||
|
单电控电磁阀 |
|||
|
三位五通电磁阀 |
|||
|
气动逻辑元件 |
气体三联件减压阀 |
||
|
非门禁门元件 |
|||
|
是门与门元件 |
|||
|
或非元件 |
