大同熊猫光伏电站-TW-318Y电工电子电力拖动实验装置

手艺性能

1.输入电源：三相四线(或三相五线)380V±10% 50Hz

2.装置容量：＜1.5kVA

3.形状尺寸≥167cm×73cm×153cm±1%

装置的资源设置要求

1.电源仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹字烂板工艺）。它为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及州�植馐砸潜淼�。

2.主控功效板

三相0～450V及单相0～250V一连可调交流电源，规格为1.5kVA/0～450V，并划分派有三只指针式交流电压表，通过切换开关可划分指示三相电网电压和三相调压输出电压。

3.稳压电源

两路0.0～30V/1A一连可调，配有数字式电压表指示输出电压，电压稳固度≤0.3%，电流稳固度≤0.3%，设有短路软阻止�；ず妥远�恢复功效，自力电源开关控制。

4.恒流源

一起0～200mA一连可调，分2mA、20mA、200mA三档，从0mA起调，调理精度1‰，负载稳固度≤5×10-4 ，额定转变率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路�；すπ�，自力电源开关控制。

5.日光灯

20V、30W的日光灯二盏，一盏照明用，一盏做日光灯实验用，划分装置在电工实验台顶部位置。

6.准时器兼报警纪录仪

1.可以调解审核时间、抵达准时时间，可自动断开电源。包管审核时间的准确性；可累计操作历程中的报警次数，以考察学生的实验质量。

2.报警器的报警功效分电流、电压表的超量程报警；内电路泄电报警；高压电源的过流、过压、报警三部分，显示的报警次数即三项报警次数的累加。

3.详细分为：翻开钥匙开关、设置数据、输入密码、设置准时、扫除报警、准时时间、询问报警、显示目今时间、准时时间后等功效。

7.真有用值交流数字电压表

丈量规模0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

8.信号源

功效：输出正弦波、矩形波、三角波、锯齿波、四脉方列、八脉方列；输出频率规模：正弦波为1Hz～160kHz、矩形波为 1Hz～160kHz、三角波和锯齿波为 1Hz～10kHz、四脉方列和八脉方列牢靠为 1kHz。最小频率调解步幅：1Hz～1kHz为1Hz，1kHz～10kHz为10Hz，10kHz～160kHz为100Hz。

输出脉宽选择：占空比划分牢靠为1:1；1:3；1:5和1:7四档。

输出幅度调理规模：A口(正弦波、三角波、锯齿波) 5mV～17.0VP-P，多圈电位器调理；

B口(矩形波、四脉、八脉)5mV～3.8VP-P 数控调理。A、B口均带输出衰减（0dB、20dB、40dB、60dB）。

9.频率计

六位数字显示,丈量规模1Hz～300kHz，可以外测和内测两种功效。

10.指针式细密交流电压表

丈量规模0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示及切断总电源功效。

11.指针式细密交流电流表

丈量规模0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设均有超量程告警、指示及切断总电源功效

12.直流数显电压表

丈量规模0～200V，分200mV、2V、20V、200V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功效。

13.直流数显毫安表

丈量规模0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警、指示及切断总电源等功效。

14.控制屏正面右边设一个大于即是74×48.5cm²的大凹槽，可以安排实验挂箱。

15.电压�；さ缏�

所投装备具有电压�；さ缙髑寰驳氖忠�，提供国家部分或第三方权威机构出具的证实。

16.泄电�；さ缏�

所投装备具有泄电�；さ缏饭π�，提供国家部分或第三方权威机构出具的证实。

17.短路及过载�；さ缏�

所投装备具有短路及过载�；さ缏饭π�，提供国家部分或第三方权威机构出具的证实。

18．实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），划分用于安排工具及资料。右边设有安排示波器用的可拆卸搁板。

做实验的挂箱

1.电路基础实验箱

可完成基尔霍夫定律（可设置三个典范故障点）,叠加原理（可设置三个典范故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路、R、C串并联选频网络及一阶、二阶动态电路等实验。

2.交流电路实验箱

提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全自力的灯组，可毗连成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯螺口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座便于电流的测试；各灯组均设有过压�；さ缏�，包管实验学生的清静及避免灯组因过压而导致损坏；日光灯实验器件有30W镇流器、高压电容器（0.47μF/500V、4.7μF/500V）、启辉器及短接按钮；铁芯变压器一只（50VA、36V/220V），原、副边均设有包管丝及电流插座便于电流的测试；互感线圈一组，实验时暂时挂上，两个空心线圈L1 、L2 装在滑动架上，可调理两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时暂时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验利便。

3.元件箱

每组1μF/500V、2.2μF/500V 、4.7μF/500V高压电容各一只），用于改变功率因数的实验；提供实验所需的种种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯胆等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。

4.数电、模电实验（含元器件）

提供稳压电源四路（±5V/0.5A和±15V/0.5A，均有短路�；ぁ⒆远�恢复功效）、低压交流电源（0V、6V、10V、14V抽头各一起及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑电平开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有单管/负反响两级放大器、射极追随器、RC串并联选频网络、差动放大器及低频OTL功率放大器共五块牢靠线路实验板．可接纳牢靠线路或分立元件无邪组合举行实验，既有利于提高学生的下手能力，又能包管实验项目的顺遂完成。

5.继电接触控制（一）

提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，事情电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的形状，并将各器件的事情端子引到面板上，供实验接线用，器件的事情状态均有发光二极管指示。面板上设有摇臂结构，可看到详细的器件，并可对需要调理的器件举行调理。

6.继电接触控制（二）

提供中心继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、包管丝座各一只。各器件的事情端子均已引到面板上，供实验接线用，中心继电器及热继电器的事情状态用发光二极管指示。

7.三相鼠笼电机   2台

型号：WDJ24  接法：△/Y  ，电压：220V/380V  ，频率：50HZ，绝缘品级：E

8.高可靠护套结构手枪插毗连线

凭证差别实验项目的特点，配备两种差别规格的实验毗连线，强弱电均接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能），内里接纳无氧铜抽丝而成头发丝般细的多股线，抵达超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头接纳实芯铜质件外衣铍轻铜弹片，接触清静可靠；两种导线都只能配合响应内孔的插座，不可混插，从而大大提高了实验的清静性。

9.导线架

欧式导线架，用于悬挂和安排实验毗连导线，形状尺寸为530mm×430mm×1200mm±1%，设有万向轮。

实验项目：

1、电工基本手艺实训：

基本电工仪表的使用与丈量误差的盘算、减小仪表丈量误差的要领、欧姆定律、电阻的串、并、混联电路、电阻分压器电路、电容的充放电电路、伏安法测电阻、节点电压法、回路电压法、支路电流法、电阻与温度的关系:用伏安法测出灯丝在差别电压下的阻值、电压表量程的扩展、电流表量程的扩展、已知和未知电路元件的伏安特征、直流电阻电路故障的检查、电路中电位的丈量、基尔霍夫电压定律、基尔霍夫电流定律、电压源外特征的测定、叠加原理、电压源与电流源的等效变换、负载获得最大功率的条件、戴维南定理、诺顿定理、互易定理、二端口网络、双联开关两地控制、RLC串联交流电路RLC并联交流电路、RLC串联谐振电路、电感、电容元件在直流和交流电路中的特征、正弦稳态下RL、RC串联电路、日光灯电路的毗连、提高功率因数的要领、互感耦合电路互感线圈同名端的判断、一阶电途经渡历程的研究、二阶电途经渡历程的研究、单相变压器、变压器参数测定及绕组极性判别、交流电路参数的丈量、三相负载的星形联络、三相负载的三角形联络、三相交流电路功率的丈量、功率因数及相序的丈量、单相电度表的装置及使用、三相鼠笼式异步电念头的使用、三相异步电念头点动控制、三相异步电念头自锁控制、三相异步电念头既可点动又自锁控制、接触器联锁正反转控制、按钮联锁正反转控制、接触器和按钮双重联锁正反转控制

2、模拟电路实训项目

晶体二极管的判别与检测、PN结的单向导电特征、晶体三极管的判别与检测、单结晶体管特征、晶体管共射极单管放大器、场效应管放大电路、负反响放大电路、差动放大电路、射极追随器、场效应管共源极放大电路、共集电极放大器、共基极放大器、两级阻容耦合放大器、运算放大器的基本接法、集成运放同相比例放大器、集成运放反相比例放大器、集成运放加法电路、集成运放减法电路、集成运放积分电路、集成运放微分电路、电压追随器、电压较量器、RC桥式正弦波振荡器方波爆发器、三角波爆发器、文氏电桥正弦波爆发器、锯齿波爆发器、过零较量器、较量器、窗口较量器电路实训、集成运放的调零电路、电源极性错接的�；さ缏贰⑹淙攵讼薹��；さ缏贰⑹涑龆讼薹��；さ缏贰�OTL功率放大器、RC正弦波振荡器及选频放大器、晶闸管可控整流电路、单相半波整流、滤波电路、单相全波整流、滤波电路、单相桥式整流、滤波电路、稳压管稳压电路及其稳压原理、三端集成牢靠稳压电源、正电源输出可召集成稳压电源、串联型晶体管稳压电源电路

3、数电电路实训项目

晶体二极管开关特征、晶体三极管开关特征、二极管限幅器、三极管限幅器、二极管钳位器、TTL集成逻辑门、集成与门逻辑功效测试、集成非门电路逻辑功效测试、集成与非门逻揖功效测试、CMOS门电路的测试、TTL电路和CMOS电路的输出特征测试、集成逻辑电路的毗连与驱动、组合逻辑电路、半加器、全加器、译码器、译码器逻辑功效测试、数据选择器逻辑功效测试、四选一数据选择器、八选一数据选择器、集成触发器逻辑功效测试、基本RS触发器、JK触发器、D触发器、CMOS触发器、计数、译码和显示、计数器及其应用、十进制可逆计数器的逻辑功效测试、二进制加法计数器、十进制加法计数器、测试移位寄存器的逻辑功效、移位寄存器及其应用、脉冲分派器及其应用、555时基电路、单稳态触发器、多谐振荡器、施密特触发器

4、电机与拖动基础实验

电力拖动实训装置、电力拖动实训装置装置要求、电力拖动实训装置可举行的操作内容、三相异步电念头的直接启动控制、三相异步电念头接触器点动控制线路、单向启动阻止控制线路/异步电念头自锁控制线路、异步电念头单向点动、启动控制控制电路、异步电念头联锁正反转控制线路、（A）按钮联锁的三相异步电念头正反转控制线路、（B）接触器联锁的三相异步电念头正反转控制线路、（C）双重联锁的三相异步电念头正反转控制线路、正反转点动、启动控制线路、异步电念头反接制动控制线路、异步电念头星形、三角形控制线路、手动顺序启动、自动顺序控制线路、异步电念头两地控制线路、三相异步电念头串电阻降压启下手动控制、三相异步电念头串电阻降压启动自动控制、单向降压启动及反接制动控制、三相异步电动性能耗制动控制线路、自动往返控制线路、带点动的自动往返控制线路

设置清单：

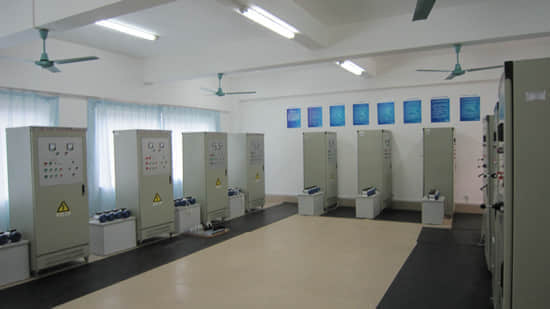

大同熊猫光伏电站-TWG-760B型 中级电工、电拖实训审核装置(柜式)

一、产品特点：

TWG-760B型中级电工、电拖实训审核装置是凭证劳动社会包管部揭晓的“工人手艺品级标准”和“职业手艺判断规范”的内容要求，凭证初级电工培训审核的现真相形而设计的新一代集培训学习、理论验证、现实操作能力、审核判断于一体的多功效柜式装备。整台装备以标准的电气控制柜为主柜，使用柜体的双面空间，安排电器 及配套实验器材，能完成初级电工审核判断中的电力拖动控制与照明电路的实操项目，该电工、电拖实训审核装置坚持理论联系现实的原则，突出手艺训练，注重针对性、适用性、科学性，经天下多家职业手艺训练中心、职校、技校使用证实，该柜体设计合理、实操利便，占地面积少。为延伸电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，毗连电机、电器来完成各项控制实验，有用降低质料消耗，延伸使用寿命。该套装备适用于各劳动职业手艺判断部分，同时顺应各大、中专、技校、职校初级电工、电拖专业教学与实训审核。

二、结构及电器设置：

该装置按标准电气控制柜设计制造规格，充分使用双面位置，柜内装有完成种种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、泄电开关等，以及电气控制所需要的多种低压电器，如泄电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中心继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延伸电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气毗连。

三、主要手艺参数：

1、输入电源：电压AC380V±5%，电流5A。

2、形状尺寸：700cm×500cm×1700cm

3、装备重量：230Kg

四、实验操作项目：

1.触摸开关控制白炽灯电路；  2.白炽灯控制电路；  3.人体感应开关控制楼梯白炽灯电路；  4.声控开关控制楼梯白炽灯电路；  5.日光灯控制电路；  6.单相电度表直接装置电路；  7.单相电度表间接装置电路；  8.单相电念头控制电路；  9.并励直流电念头调磁调速电路；  10.并励直流电念头电枢回路串电阻调速电路；  11.并励直流电念头电枢回路串电阻二级起动  控制电路；  12.并励直流电念头电枢反接法正反转控制电路；  13.电流互感器与电流表配用接线电路；  14.电压表、电流表装置电路；  15.三相四线有功电度表直接装置电路；  16.三相四线有功电度表间接装置电路；  17.三相四线无功电度表直接装置电路；  18.三相四线无功电度表间接装置电路；  19.一台电流互感器用于单相回路的接线电路；  20.两台电流互感器接成不完全星形接线电路；  21.三台电流互感器接成星形接线电路；  22.两台电流互感器差接接线电路；  23.三台电流互感器接成三角形接线电路；

24.万能转换开关和电压表丈量三相电压接线  电路；  25.异步电念头点动控制电路；  26.异步电念头自锁控制电路；  27.具有过载�；ぷ运�控制电路；  28.异步电念头单向点动、起动控制电路；  29.异步电念头两地控制电路；  30.异步电念头联锁正反转控制电路；  31.正反转点动、起动控制电路；  32.双重联锁正反转控制电路；  33.自动往返控制电路；  34.位置开关作自动阻止正反转起动控制电路；  35.带有点动的自动往返控制电路；  36.异步电念头星、三角控制电路；  37.接触器控制星、三角控制电路；  38.串电阻降压起动控制电路；  39.异步电念头反接制动控制电路；  40.异步电动性能耗制动控制电路；  41.双速电念头的切换运行控制电路；  42.手动顺序起动控制电路；  43.自动顺序起动控制电路；  44.C620-1型车床控制电路；  45.电动葫芦 电气控制电路；  46.Y3150型滚齿机控制电路；

……自由设计项目。

注：本装置配备2台三相异步电念头(180W)，一台双速三相异步电念头(180W)，一台直流电念头(180W)。

中级电工、电拖实训审核装置（柜式）每台设置清单

一．电工部分

序号	名称	数目	单位	备注
1	日光灯实训组件	1	套
2	彩色灯胆及灯座	10	套
3	单线开关	1	只
4	二线开关	1	只
5	单相泄电开关	1	只
6	三相开关	1	只
7	调光开关	1	只
8	触摸延时开关	1	只
9	人体感应自动开关	1	只
10	声光控延时开关	1	只
11	盒式开关	1	只
12	插座	2	只
13	螺旋式溶断器	2	只
14	4uF电容	1	只
15	单相电度表	1	只
16	单相交流电机	1	只

二．电拖部分

序号	型号	名称	数目	单位	备注
1	D247LE﹣32	三相泄电开关	1	只	正泰
2		电流互感器	3	只	正泰
3	DT862﹣4	三相四线有功电能表	1	只	正泰
4	DX862﹣4	三相四线无功电能表	1	只	正泰
5	CJX2﹣0901	交流接触器	6	只	正泰
6	JZ7﹣44	中心继电器	2	只	正泰
7	JR36﹣20	热继电器	3	只	正泰
8		螺旋式熔断器	4	只	正泰
9	YBLX﹣19/21	行程开关	6	只	正泰
10	ST3	电子式时间继电器	2	只	SUNWORLD
11		桥堆	1	只
12	200KVA	变压器	1	只	德力西
13		可控硅	1	只
14	1K／100W	可调瓷盘	3	只	德力西
15	380（△）180W	鼠笼式三相异步电机  （带离心开关）	1	只
16		双速异步电机	1	只
17	50W／220V	直流并励电念头	1	只

 三．控制面板部分

序号	型号	名称	数目	单位	备注
1	6L2	交流电压表   450V	1	只	英华
2	6L2	交流电流表   30A	3	只	英华
3		指示灯	7	只	正泰
4		控制按钮	8	只	正泰
5		转换开关	1	只	长江
