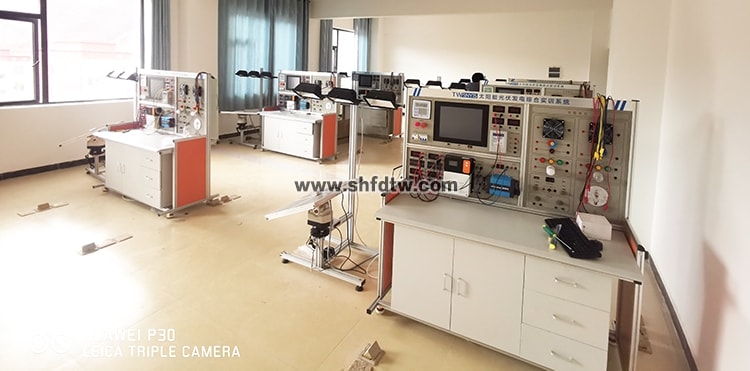

西藏昌都职业手艺学院-TW-SNY15型 太阳能光伏发电综合实训系统
一、系统实训应用规模：
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。装备由模拟太阳灯、太阳能电池板、二维跟踪机构、光伏控制器、储能蓄电池、负载、仪表及工控电脑等组成。
二、手艺参数
2.1、太阳能电池板
太阳能电池板接纳阵列组装形式，主要接纳4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方法和串接方法，进而提供大电流或大电压的两种太阳能电池板组网方法。
?最大输出功率：4*10W
?开路电压：21.24V（并联），4*21.24V（串联）
?短路电流：4*0.75A（并联），0.57A（串联）
2.2、自动跟踪单位
?跟踪方法：双轴全自动跟踪； 精度：±0.5°
?水平回转角度：360° ；俯仰角度：180°
?控制器供电电源：DC 12V
?电机供电电源：DC 12V
2.3、照度计
?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程
?照度计准确度：±3% rdg ± 0.5% f.s.(<10,000 lux)±4% rdg ± 10dgts (>10,000 lux)(以色温2856 K标准平面灯校正)
?温度特征：±0.1% /℃
?取样率：约 2 次/秒
?纪录器输出：DC 2V/f.s.
?操作及贮存温湿度：0°to 40℃ (32℉ to 104℉) < 70% R.H.
?电源：9V (一枚)
?光检测器尺寸：100mm(L) x 60mm(W) x 27mm(H)
2.4、含有电压表、电流表、温度表及湿度表
?直流电压表0-200V、直流电流表2A各两只
?交流电压表0-500V、交流电流表5A各一只
?温度、湿度表:温度丈量规模：-50℃-+70℃ 湿度丈量规模：20%-90%
2.5、蓄电池容量7.2Ah、电压12V
2.6、情形监测�？槭忠罩副�
?含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示
2.7、10寸工控一体机，带触摸功效
?C P U:Intel 1037U 1.8GHz 22nm双核处置惩罚器TDP 17W超低功耗处置惩罚器
?主 板:Intel M11工控固态节能主板
?内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
?硬 盘:24G SSD固态硬盘
?显 卡:集成Intel HD Graphics焦点显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
?声 卡:集成ALC662 6声道高保真音频控制器
?网 卡:集成1个RTL千兆网卡,支持网络叫醒、PXE功效。
?电 源:外置电源（100V至220V宽幅电压，全球通用）
?显示屏:10寸LED工控屏 区分率：1024*600
?触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳固，触摸迅速
?整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
?1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
?2*COM串口,1* 12V DC_JACK输入接口
系统状态：
太阳能控制器（带报警功效）：
?输入电压、电流、功率的数据显示及动态曲线显示
?输出电压、电流、功率的数据显示及动态曲线显示
?蓄电池：电压数据显示及动态曲线显示
2.7.1 智慧课堂综合测控系统
该系统接纳一体化设计，要求所有功效集中在一块焦点控制器上，榨取接纳多种�？槠醋�，确保使用职员的人身清静及装备清静的性能指标。
、虚拟示波器所需实现的功效：50MHz 2路波形丈量功效；
（二）2路逻辑剖析仪功效；
（三）1路恣意波形信号爆发器输出；
200MSa/s高速实时采样，50MHz带宽，波形丈量完全知足教学实验要求，波形平滑不失真。
（四）2路PWM脉冲信号爆发器：可设置频率、占空比。
（五）、万用表功效
1、万用表的电阻丈量功效；
2、万用表的直流电压丈量功效；
3、万用表的交流电压丈量功效；
4、万用表的交流电流丈量功效；
（六）、人机界面功效
*1、人机界面显示所丈量的波形，并显示响应的量测值；
*2、可通过点击界面按钮，将所丈量的波形插入实验报告模板中；
*3、学生的实验报告效果可通过点击界面按钮，统一上传到指定的西席电脑文件夹下；
（七）、实验室清静监控功效
1、情形参数丈量：可同时丈量显示温湿度、CO2浓度和PM2.5；
2、电气参数丈量：可丈量控制台电压电流，并盘算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸�；�；
4、清静防护：实验室情形清静监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火灾）报警）；5、节电功效：恒久无人实验时，自动关闭总闸开关，实现清静和节电效果；
2.8、太阳能发电逆变器�？槭忠罩副�
?种别：正弦波逆变器
?输入电压：DC9.7-14.4V，
?输出电压：AC220±5%和5V
?欠压�；ぃ�9.6V±0.2V
?过压�；ぃ�14.4V±0.2V
?输出功率：100W
?峰值功率：300W
?输出波形:正弦波
2.9、太阳能控制器手艺指标：
控制器相关参数：（12V/24V自动切换系统）
（1）具有过充、过放、电子短路、过载�；ぁ⑵嬉斓姆婪唇颖；さ热远刂�
（2）接纳了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6% ，增添了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方法使系统有更长的使用寿命；同时具有高精度温度赔偿
（3）欠压电压：12.0V；×2/24V
（4）超压�；ぃ�17V； ×2/24V
（5）过载、短路�；ぃ�1.25 倍额定电流60秒, 1.5倍额定电流5秒时过载�；ば卸�, ≥3倍额定电流短路�；ば卸�
（6）总额定充电电流：10A
（7） 浮充：13.6V；×2/24V；（维持时间：直至降到充电返回电压行动）
（8） 控制方法：充电为 PWM 脉宽调剂
控制器主要功效：
（1）太阳能电池板事情状态（欠压、运行）
（2）蓄电池事情状态（过充、过放、充电）
（3）蓄电池电量指示（25%，50%，75%，100%）
（4） 输出模式设置（通俗，光控，时控）
（5） 蓄电池充电电流，电压监测。
2.10、负载单位
（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）
1）感性负载有：12V直流电扇、12V直流电机、12V蜂鸣器
2）阻性负载有：12V交通灯、3W LED灯
（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）
1）感性负载有：220V直流电扇
2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯
（3）可调稳压电源（0-12V，0-1A）。
凭证要求可升级为0-30V、0-5A的可调恒压恒流稳压电源。
（4）可调电阻箱手艺参数如下：
1）阻值规模：10欧-99.99K
2）误差规模：±1%
（5）USB接口电压输出：可为电子装备提供5V直流稳压电源。
三、可完成的实验内容：
实验一 太阳能电池板特征实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特征测试实验
1-4、太阳能电池板最大输出功率盘算实验
1-5、太阳能电池板填充因子盘算实验
1-6、太阳能电池板转换效率丈量实验
1-7、开路电压与相对光强的函数关系实验
1-8、短路电流与相对光强的函数关系实验
1-9、太阳能电池板P-V特征测试实验
1-10、太阳能电池板暗伏安特征测试实验
1-11、太阳能组件输出特征测试实验
1-12、串联电阻对填充因子的影响测试实验
1-13、并联电阻对填充因子的影响测试实验
1-14、太阳能电池光谱特征测试实验
1-15、太阳能电池板的串联开路电压测试实验
1-16、太阳能电池板的串联短路电流测试实验
1-17、太阳能电池板的并联开路电压测试实验
1-18、太阳能电池板的并联短路电流测试实验
1-19、负载特征测试实验
实验二 太阳能自动跟踪实验系列
2-1、逐日系统原理实验
2-2、太阳光跟踪定位传感器原理实验
2-3、情形对光伏转换影响实验
2-4、跟踪控制器操作实验
2-5、传动执行机构接线实训
2-6、太阳能光控跟踪实验
2-7、太阳能光控-时控跟踪实验
2-8、太阳能电池组件情形监测实验
实验三 太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电�；な笛�
3-3、蓄电池电压、电流测试实验
3-4、蓄电池电量估测实验
3-5、控制电池电流流入、输出实验
3-6、控制器情形温度丈量实验
3-7、控制器光控-时控输出实验
实验四 太阳能应用实验系列
4-1、太阳能交、直流电扇实验
4-2、太阳能路灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能可变阻抗负载实验
实验五 太阳能负载实验系列
5-1、最大输出电流实验
5-2、最大输出功率实验
5-3、在差别恒压状态下电流特征
5-4、在差别恒流状态下电压特征
实验六 太阳能光伏逆变器实验系列
6-1、逆变器的事情原理剖析实验；
6-2、输出电压、电流测试实验；
6-3、最大输出功率的估算实验；
6-4、过载或短路�；ぱ菔臼笛�；
6-5、输入电压防反接演示实验；
6-6、输入电压规模测试实验；
6-7、转换效率盘算实验；
四、主要装备清单
|
序号 |
名 称 |
数 量 |
单 位 |
备注 |
|
1 |
太阳能光伏发电综合实训系统（控制台） |
1 |
台 |
|
|
2 |
太阳能电池板 |
4 |
块 |
|
|
3 |
双轴跟踪机构、光传感器、模拟光源 |
1 |
套 |
|
|
4 |
光伏控制器带通讯功效 |
1 |
台 |
|
|
5 |
光伏逆变器（DC-AC转换器）带市电切换 |
1 |
台 |
|
|
6 |
HTC-1 室内温、湿度表，带时间显示 |
1 |
只 |
|
|
7 |
PEM-002 电子电能计量�？� |
2 |
只 |
|
|
8 |
数显仪表 |
4 |
只 |
|
|
9 |
DZ16交流泄电�；た� |
1 |
只 |
|
|
10 |
蓄电池及电量显示�？� |
1 |
套 |
|
|
11 |
10寸工控一体机 |
1 |
台 |
|
|
12 |
上位软件 |
1 |
套 |
|
|
13 |
使用手册 |
1 |
本 |
|
