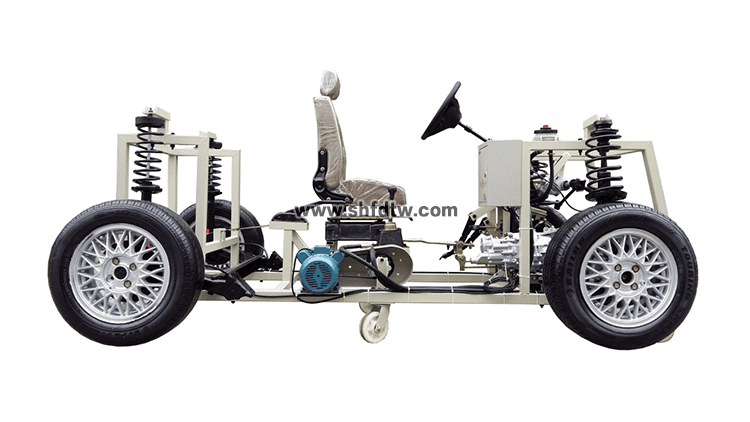

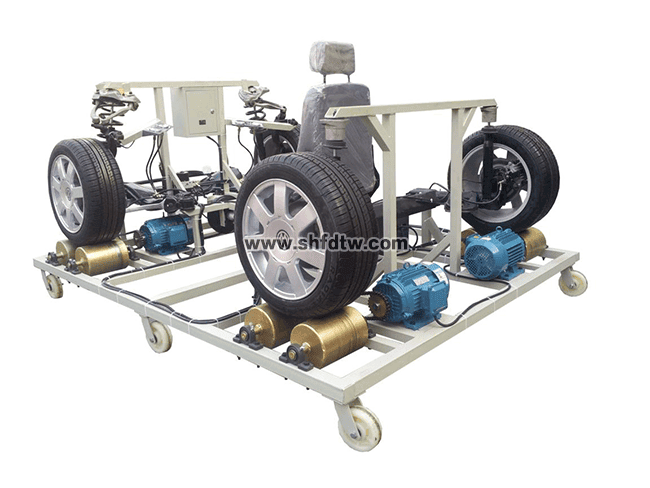

新疆喀什乌恰县职业手艺学院-TWQC-JP0211后驱汽车底盘教学实训系统一体化教具
一、产品简介
该装备接纳翻新长安轻卡汽车底盘各系统(由原汽车拆卸车身保存的原车完整底盘系统)为基础，充分展示汽车底盘各系统的组成结构。
包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、装置脚轮的可移动式台架等组成。
适用于学校对底盘各系统的理论和维修实训的教学需要。
二、功效特点
1.装置真实的汽车底盘各系统（包括前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展收拆装实训。
3.经剖解的手动变速器可动态演示与检测，减速电念头输入动力，变速器可举行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。
4.电机驱动偏向助力泵，真实演示助力转向事情历程。
5.实训台底座接纳钢结构焊接，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，移动无邪，清静可靠、结实耐用。
三、手艺规格
形状尺寸：原车
电源：220V
事情温度：-40℃～+50℃
主机：原车装置
电念头：220V/250W 15转/分
泄电� ；た兀篋Z47LE-32
四、基本设置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数目 |
|
1 |
传动系统 |
|
套 |
1 |
|
2 |
转向系统 |
|
套 |
1 |
|
3 |
制动系统 |
|
套 |
1 |
|
4 |
行驶系统 |
|
套 |
1 |
|
5 |
离合器 |
|
套 |
1 |
|
6 |
变速器 |
|
套 |
1 |
|
7 |
前后桥/悬架 |
|
套 |
1 |
|
8 |
换档机构 |
|
套 |
1 |
|
9 |
减速电念头 |
|
只 |
1 |
|
10 |
单相交流电念头 |
|
只 |
1 |
|
11 |
泄电� ；た丶案郊� |
|
套 |
1 |
|
12 |
司机座椅 |
|
套 |
1 |
|
13 |
底盘架子 |
原车 |
台 |
1 |

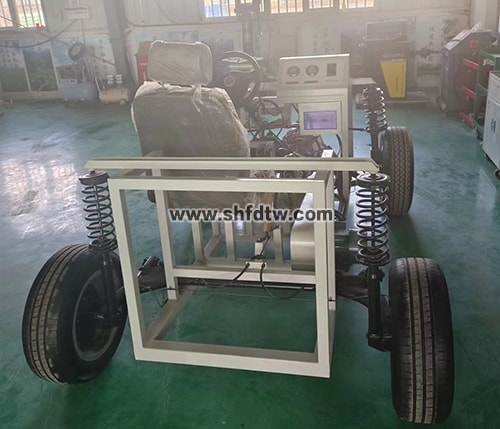

新疆喀什乌恰县职业手艺学院-TWQC-JP0210前驱汽车底盘教学实训系统一体化教具
一、产品简介
该装备接纳翻新STN3000汽车底盘各系统为基础，充分展示汽车底盘各系统的组成结构。
包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、装置脚轮的可移动式台架等组成。
适用于学校对底盘各系统的理论和维修实训的教学需要。
二、功效特点
1.装置真实的汽车底盘各系统（包括前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系），充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展收拆装实训。
3.经剖解的手动变速器可动态演示与检测，减速电念头输入动力，变速器可举行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。
4.电机驱动偏向助力泵，真实演示助力转向事情历程。
5.实训台底座接纳钢结构焊接，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，移动无邪，清静可靠、结实耐用。
6.装置ABS系统，可以举行检测与拆装、调解实训。
▲为更好地开展底盘电控系统实训教学，要求配套信号仿真系统（要求一体式）:
仿真系统接纳7寸触摸屏接纳电阻触摸，具有使用寿命长、触摸精度高特点，它与单片机之间接纳SPI通讯，触摸迅速度高。FPGA与单片机直接用RS232通讯，吸收单片机传送的设置参数，控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置恣意波形输出，能爆发车辆ABS等种种传感器系统等18路信号（包括霍尔、磁电、光电等信号）输出。
▲其他要求：
1.投标现场提供汽车信号仿真系统样品演示。
2.投标现场提供汽车信号仿真系统设计计划与源程序验证。
三、手艺规格
形状尺寸：2500×1600×1500mm(长×宽×高)
电源：220V
事情温度：-40℃～+50℃
主机：原车装置
电念头：220V/250W 15转/分
泄电� ；た兀篋Z47LE-32
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本设置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数目 |
|
1 |
传动系统 |
|
套 |
1 |
|
2 |
转向系统 |
|
套 |
1 |
|
3 |
制动系统 |
|
套 |
1 |
|
4 |
行驶系统 |
|
套 |
1 |
|
5 |
离合器 |
|
套 |
1 |
|
6 |
变速器 |
|
套 |
1 |
|
7 |
前后桥/悬架 |
|
套 |
1 |
|
8 |
换档机构 |
|
套 |
1 |
|
9 |
减速电念头 |
|
只 |
1 |
|
10 |
单相交流电念头 |
|
只 |
1 |
|
11 |
泄电� ；た丶案郊� |
|
套 |
1 |
|
12 |
司机座椅 |
|
套 |
1 |
|
13 |
钢制台架 |
约2500×1600×1500mm(长×宽×高) |
台 |
1 |

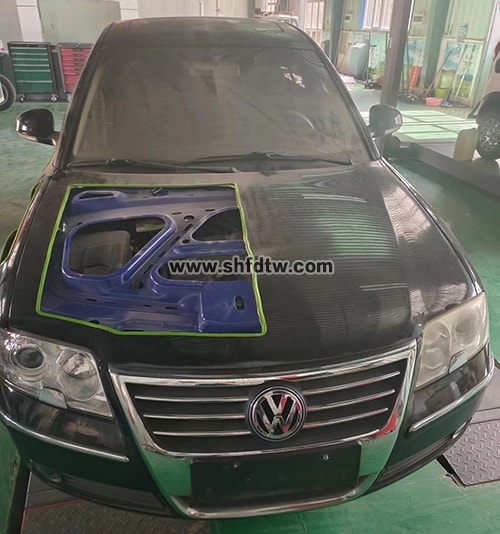

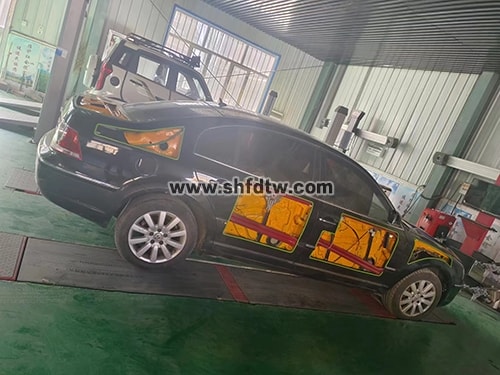

新疆喀什乌恰县职业手艺学院-TWQC-JP0194公共B5 1.8L自动挡整车
一．产品简介
本实训系统以原厂翻新公共B51.8L 自动档汽车总成实物为基础，剖解各系统要害部位，剖面涂差别颜色，突出结构条理，可对汽车各系统举行原理与结构展示。
适用于种种型院校及培训机构对汽车各系统结构理论和维修实训的实训教学需要。
二．结构组成
剖解的公共B5汽车总成、操作说明书等附件。
三．功效特点
1.举行汽车各系统的原理与结构展示。
2.保存原车电器运行件功效(发念头/变速器/电器运行件保存原车功效)。
3．车身电器系统事情正常，动态演示车身电器系统各工况。
4．剖解清静气囊、右侧的前后悬架位置外车身剖解,可视察到悬架，剖面涂差别颜色，突出结构条理。
5．剖解备胎、右侧的前后车窗位置外车身剖解,可视察到车窗机构，剖面涂差别颜色，突出结构条理。
6.剖解件装置闪光灯条,接纳循环流动LED(差别部件用差别颜色区分)。
7.保存原车动力与底盘等系统，汽车可正常行驶。
8.汽车可实时显示油压、真空等数据，并带测试端口，可测试车辆电器数据。
9.加装故障模拟装置等。
10.可实现整车故障诊断与维修、维护与保养实训。
11.配套使用说明书及实训指导书、原车维修手册。
四．手艺规格
1.电源：原车
2.事情温度：-40℃～+50℃
3.形状：原车装置

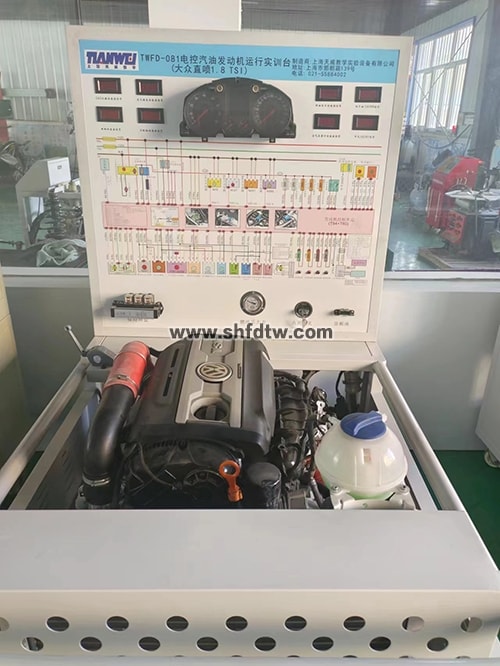

该装备接纳全新公共速腾电控汽油发念头总成及运行附件的牢靠台架和运行检测控制面板台架两部分组成。
发念头可举行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发念头的组成结构和事情历程。
适用于中高等职业手艺院校、通俗教育类学院和培训机构对汽车发念头和维修实训的教学需要。
二．功效特点
1.真实可运行的电控汽油发念头，充分展示电控汽油发念头的组成结构和事情历程,发念头可举行起动、加速、减速等正常工况的实践操作。
2.实训台由发念头总成及运行附件的牢靠台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观比照电路图和发念头实物，熟悉和剖析控制系统的事情原理 ；面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚 ；面板打印有永不褪色的彩色系统电路图。
4.实训台面板上装置有检测端子、可直接在面板上检测各传感器、执行器、发念头控制单位管脚的电信号，如电阻、电压、电流、频率信号等。
5.装备检测面板正前方底座上配有20cm的钢制台面，利便安排资料、检测仪器等。
6.实训台面板上装置有汽车仪表、燃油压力表、真空压力表，可实时显示发念头转速等参数转变 ；
7.实训台装置有诊断座，可毗连专用或通用型汽车解码器，对发念头电控系统举行读取故障码、扫除故障码、读取数据流等自诊断功效。
8.实训台配备有电源总开关、防护� ；ぷ爸�。
9.实训台底座接纳钢结构焊接,正前方/两侧焊接圆形护手杆，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，移动无邪，清静可靠、结实耐用。
三．手艺规格
事情电源：直流12V(蓄电池：60AH 12V）
燃油标号：依发念头型号
油箱容积：10L
事情温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门 ；
移动脚轮：120*80mm
形状:1500*1000*1700mm(长*宽*高）
四．基本设置
|
序号 |
名 称 |
规格型号 |
单位 |
数目 |
|
1 |
检测控制面板带面板柜 |
装有种种检测端子以及彩色电路图 （950*900*4mm铝塑板） |
套 |
1 |
|
2 |
发念头控制电脑(ECU) |
原车 |
套 |
1 |
|
3 |
油门控制装置 |
原车 |
套 |
1 |
|
4 |
发念头总成（包括附件） |
原车 |
台 |
1 |
|
5 |
进、排气管 |
原车 |
套 |
1 |
|
6 |
水箱、副水箱与水管 |
原车 |
套 |
1 |
|
7 |
冷却电子电扇 |
12V，80W |
个 |
2 |
|
8 |
组合仪表 |
原车 |
套 |
1 |
|
9 |
诊断座 |
原车 |
个 |
1 |
|
10 |
燃烧开关总成 |
原车 |
个 |
1 |
|
11 |
燃油压力表 |
0-10kg/cm2 |
个 |
1 |
|
12 |
真空压力表 |
0-76in.Hg |
个 |
1 |
|
13 |
不锈钢燃油箱 |
10L |
个 |
1 |
|
14 |
汽油泵(含汽油泵插头) |
|
套 |
1 |
|
15 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
11 |
线束 |
|
套 |
1 |
|
12 |
继电器 |
含：起动继电器、油泵继电器、冷却电扇继电器等 |
套 |
1 |
|
13 |
包管丝与继电器一体盒 |
|
个 |
1 |
|
14 |
电源总开关 |
50A |
个 |
1 |
|
15 |
钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板) |
1500*1000*1700mm(长*宽*高） |
台 |
1 |
|
16 |
执行器与传感器显示的数显表 |
|
套 |
1 |
|
17 |
执行器显示的发光二极管 |
|
套 |
1 |
|
18 |
空气滤清器总成带进气管 |
原车 |
套 |
1 |
|
19 |
三元催化器 |
带全新消声器 |
套 |
1 |
|
20 |
网关控制�？� |
原车 |
套 |
1 |
|
21 |
故障模拟与扫除装置 |
|
套 |
1 |
|
22 |
防盗控制单位 |
原车 |
套 |
1 |
|
23 |
装备西席手册 |
|
套 |
1 |
|
24 |
装备及格证、保修卡 |
|
套 |
1 |
|
25 |
油泵控制�？� |
原车 |
套 |
1 |

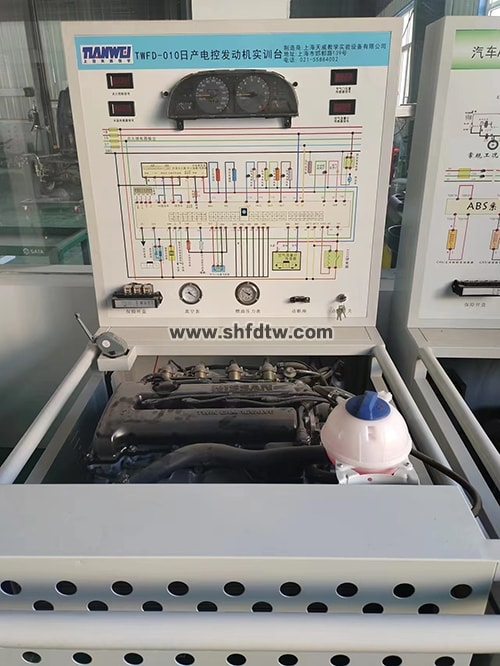

新疆喀什乌恰县职业手艺学院-TWFD-010日产电控发念头实训台
本实训台以日产SR18电控汽油发念头为基础，发念头可运行，举行起动、加速、减速、故障检测与诊断、故障模拟与扫除等工况的现实操作，真实展示汽车电喷汽油发念头结构与原理及事情历程。适用于种种型院校及培训机构对汽车发念头理论和维修实训的实训教学需要。
本实训台实训功效齐全、操作利便、清静可靠、雅观大方。
（二）结构组成
日产SR18电控汽油发念头总成、原车发念头控制电脑、组合仪表、发念头起动运行所有相关的原车附件、故障设置和扫除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发念头加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、使命驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器装置数字显示表、台架装置燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
（三）功效特点
1.发念头运转正常。
2.故障模拟系统可模拟现实运行工况，设置多种实车发念头常见故障。详细内容详见故障模拟设置装置说明。
3.电压表实时显示传感器与执行器的转变，喷油器脉冲等各执行元器件用LED 灯显示事情状态。
4.指针式油压表指示燃油压力值 ；指针式真空表指示真空压力值。
5.配备原车诊断座，可使用电脑诊断仪对发念头电控系统读取故障码和数据流等。
6.实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃� ；�，学员可直观比照电路图和发念头实物，熟悉和剖析控制系统的事情原理。
7.实训台面板上装置有检测端子，可直接在面板上检测各传感器、执行器、发念头控制单位管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8.实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等清静� ；ぷ爸�。
9.实训台底座部分接纳钢性结构焊接，面板柜冲压成形，面板柜与底座可疏散，台架外貌接纳烤漆工艺，带万向自锁脚轮装置。
（四）手艺参数
1．形状尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
2．事情电源：12V/60AH蓄电池
3．油箱容积：10L
4．事情温度：-50℃～50℃

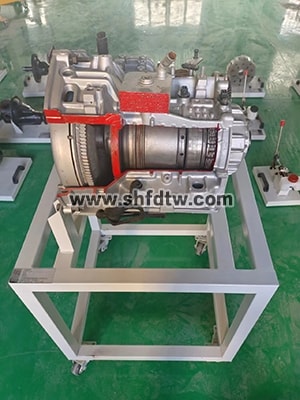

新疆喀什乌恰县职业手艺学院-TWBS-04丰田自动变速器（A340E)
（一）产品简介
本实训台接纳丰田A340E原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器举行档位显示、换档等各项测试工况现实操作。真实展示电控自动变速器组成结构和原理及事情历程。适用于种种型院校及培训机构对汽车电控自动变速器理论和维修实训的实训教学需要。
本实训台实训功效齐全、操作利便、清静可靠、雅观大方。
（二）结构组成
丰田A340E自动变速器总成、自动变速器控制单位、挂档杆总成、变速器油散热装置、组合仪表、三相调速电机、节气门体总成、发念头曲轴传感器及信号盘、诊断座、压力表、故障设置系统、原车电路原理图板及检测端子、移动台架等。配使命驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器装置数字显示表、台架装置主油道压力表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
（三）功效特点
1. 自动变速器正常运转，二极管显示电磁阀工况。
2.故障模拟系统可模拟现实运行工况，设置多种实车自动变速器常见故障。详细内容详见故障模拟设置装置说明。
3.指针式压力表指示主油道压力值。
4..实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃� ；�，学员可直观比照电路图和发念头实物，熟悉和剖析控制系统的事情原理。
5.实训台面板上装置有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
6．配备原车诊断座，可使用电脑诊断仪对自动变速器电控系统读取故障码和数据流等。
7.实训台加装电源总开关、及其他转动部位防护罩等清静� ；ぷ爸�。
8．变速器可举行各项现实操作的实训项目。变速器可举行换档/自动升降档等现实测试。
9.实训台底座部分接纳钢性结构焊接，面板柜冲压成形，面板柜与底座可疏散，台架外貌接纳烤漆工艺，带万向自锁脚轮装置。
（四）手艺参数
1．形状尺寸：1950mm X 1000mm X 1850mm（长X宽X高）
2．动力电源：380V交流电压
3．输入电源：220V交流电压
4．事情电源：12V直流电压
5．事情温度：-50℃～50℃、
6．电机：3.5KW/380
新疆喀什乌恰县职业手艺学院-TWKT-03帕萨特B5自动空调
（一）产品简介
本实训台选用公共帕萨特B5自动空调制冷系统。接纳优质钢板骨架，经由机械加工成型，外外貌喷涂彩色环氧聚塑。实验台后边设置对开门，利便维修。右则边故障设置装置。底部接纳带刹车的万向轮，移动和牢靠两相宜利便调解装备的摆放位置。整机结实耐用又雅观大方。配套使用说明书及实训指导书。
（二）结构组成
三相调速电念头、空调蒸发箱、压缩泵、空调控制系统电气元件、压力表、送风管路、空调散热器、干燥瓶、空调控制电脑、空调系统各传感器及执行器、崎岖压压力表、故障设置和扫除盒、控制面板、大型彩色喷绘电路原理图、可移动台架、电源、OBD诊断座、发念头控制电脑及曲轴传感器、实训指导书。
（三）功效特点
1．数显式温度表显示车内外温度 ；
2．空调压缩机离合器，冷凝器电扇，鼓风机等接纳220V转换的直流电源控制，既利便又清静 ；
3．风量及温度自动工调解 ；
4、指针式仪表实时显示高、低压力值 ；
5．数字式温度计，直观显示蒸发器出风口温度 ；
6．可通过专用仪器举行抽真空、充注制冷剂、制冷剂检漏等事情 ；
7．故障模拟系统可模拟现实运行工况，设置多种常见故障。详细内容详见故障模拟设置装置说明。
8．数显式电压表显示各传感器信号 ；
9．自动空调系统匹配操作等 ；通过诊断座读取故障码及数据流等。
10．可增装加热装置 ；
（四）手艺参数
1．外观尺寸
1450mm × 1000mm × 1850mm(长×宽×高)
2．工艺
汽车油漆高温烤漆处置惩罚 ；转动部件外加装防护装置 ；加装交流电源泄电� ；ぷ爸�。
3．调速电机：380V/1.5KW
4．蓄电池：60AH/12V
5．交流电源：380V ；220V ；
检测台
运行台

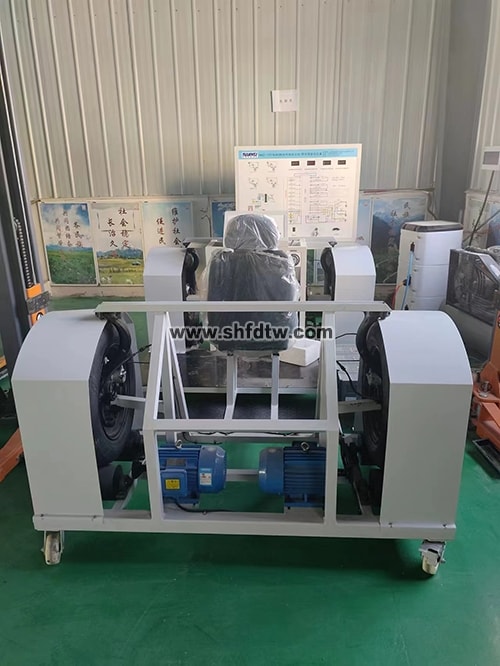

一、产品简介
该装备接纳公共帕萨特B5 汽车ABS/EBD制动系统为基础，配有ABS系统事情原理图，真实展示紧迫制动时ABS/EBD系统事情历程。
知足对ABS/EBD制动系统的结构组成、行动演示等教学功效。
适合于汽车ABS/EBD制动系统理论教学和检测与维修实训的教学需要。
二、功效特点
1.真实的汽车ABS/EBD制动系统实物为基础，完整展示ABS制动系统的组成结构。
2.由三相异步电念头发动前后轴转动，模拟汽车行驶。紧迫踩下制动踏板时，ABS/EBD系统最先事情，前后制动盘坚持微量转动，制动踏板上可感受一直弹脚，真实演示汽车ABS/EBD系统的事情历程。
3.由三相电机发动滚筒轴转动，模拟汽车行驶。紧迫踩下制动踏板时，ABS的系统最先事情，前后制动盘坚持微量转动，制动踏板上可感受一直弹脚，真实演示汽车ABS/系统的事情历程。
4.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观比照电路图和ABS制动系统实物，熟悉和剖析控制系统的事情原理。
5.实训台面板上装置有检测端子，可直接在面板上检测各传感器、控制单位管脚的电信号，如电阻、电压、电流、频率信号等。
6.实训台装置有压力表，可实时显示制动总泵和四个制动分泵的液压转变。
7.实训台面板上装置有故障指示灯和诊断座，可毗连专用或通用汽车解码器，对ABS/EBD电控系统举行ECU编码盘问、读取故障码、扫除故障码、读取数据流、执行元件测试、参数设定、波形剖析等自诊断功效。
8.装备面板柜：1.5mm冷板冲压成形，背面设置维修门 ；底座接纳钢结构焊接，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，移动无邪，清静可靠、结实耐用。
9.运行台与检测台通过航空插毗连.
三、手艺规格
形状尺寸：检测台1240×600×1700mm(长×宽×高)
运行台1800×1700×1400mm(长×宽×高)
驱动电源：三相四线(三相五线 380V±10% 50Hz)
外接电源：交流220V±10% 50Hz
事情电压：直流12V
事情温度：-40℃-+50℃
主油道压力表：0-250kg/psi
制动分泵压力表：0-100kg/psi
变频器：
功率：4KW
输入：AC 3PH 380V±15% 50/60Hz
输出：9A/13A AC 3PH 0-380V 0-400Hz
三相异步电念头：
电压：AC 220V/380V 50Hz
电流：11.8A/6.8A
功率：2KW
转速：1420r/min
真空泵：
电压：AC 220V 50Hz
功率：370W
抽气速率：48L/min
极限压力：6.7×10-2Pa
转速：1400r/min
进气口径：?8
用油量：1L
噪声：≤68
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门 ；
四、基本设置(每台)
|
序号 |
名 称 |
规格标准 |
单位 |
数目 |
|
1 |
检测控制面板(带面板柜)/检测台 |
装有种种检测端子以及彩色电路图和液压管路图 ； |
套 |
1 |
|
2 |
ABS/EBD控制单位总成 |
原车 |
套 |
1 |
|
3 |
ABS/EBD指示器 |
原车 |
套 |
1 |
|
4 |
诊断座 |
OBDⅡ |
个 |
1 |
|
5 |
燃烧开关 |
|
个 |
1 |
|
6 |
制动总泵 |
原车 |
套 |
1 |
|
7 |
制动分泵 |
原车 |
个 |
4 |
|
8 |
刹车碟 |
原车 |
个 |
4 |
|
9 |
刹车皮 |
原车 |
个 |
4 |
|
10 |
外球笼 |
原车 |
个 |
4 |
|
11 |
半轴杆 |
原车 |
条 |
4 |
|
12 |
左右/前车速传感器 |
原车 |
套 |
1 |
|
13 |
左右/后车速传感器 |
原车 |
套 |
1 |
|
14 |
驱动皮条 |
|
条 |
2 |
|
15 |
真空鼎力大举鼓 |
原车 |
套 |
1 |
|
16 |
制动踏板 |
原车 |
套 |
1 |
|
17 |
主油道压力表 |
0-250kg/psi |
个 |
2 |
|
18 |
制动分泵压力表 |
0-100kg/psi |
个 |
4 |
|
19 |
变频器 |
|
台 |
1 |
|
20 |
三相异步电念头 |
|
台 |
4 |
|
21 |
真空助力泵等 ，4套自力运行滚筒等 |
|
套 |
1 |
|
22 |
故障设置和审核系统 |
|
套 |
1 |
|
23 |
移动台架(带自锁脚轮装置) |
检测台1240×600×1700mm(长×宽×高) 运行台1800×1700×1400mm(长×宽×高) |
台 |
1 |
|
24 |
配套装备使用说明书 |
|
套 |
1 |
|
25 |
原厂维修手册 |
原车 |
套 |
1 |

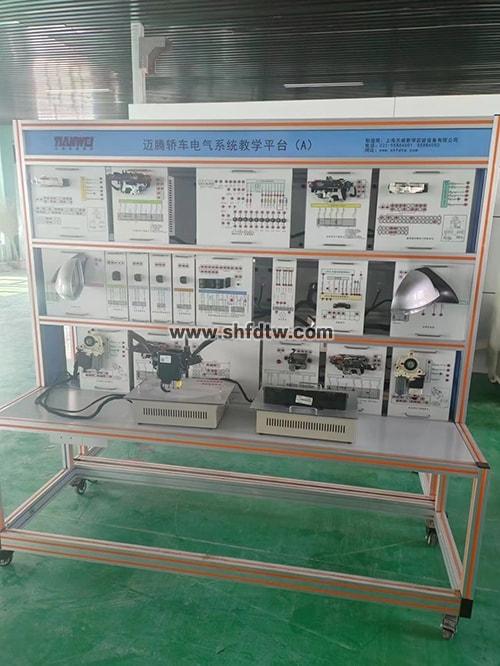

新疆喀什乌恰县职业手艺学院-TWDQ-21迈腾轿车电气系统教学平台（A）
一．产品简介
本产品选用全新公共迈腾原车车身网络（CAN-BUS/恬静系统）系统实物，展示汽车车身网络（CAN-BUS/恬静系统）系统的结构与原理 ；面板上绘有完整的汽车车身网络（CAN-BUS/恬静系统）系统的电路图，设置有检测端子，可通过仪器仪表检测种种信号参数如电压、电阻、频率等。本示教板功效齐全、操作利便、清静可靠。
二．主要用途
1．适用于种种型院校及培训机构对汽车车身网络（CAN-BUS/恬静系统）系统理论和维修实训的实训教学需要。
2．适用于种种型院校及培训机构对汽车车身网络（CAN-BUS/恬静系统）系统�？榈ノ唤萄枰�。
3．适用于汽车职业手艺判断审核的需要。
4．适用于汽车车身网络（CAN-BUS/恬静系统）系统�？榈慕峁褂朐砣现⒐πФ菔尽⒐收夏Ｄ庥肷蠛恕⒐收霞觳庥胛蕖⒐收险锒嫌肷ǔ冉萄枰�。
三．结构组成
迈腾全新原车中控电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、仪表、燃烧钥匙全套、后视镜及控制开关、防盗喇叭、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书等。
拼装式教学�？�
（1）、�？樽槌桑航萄教ㄒ栽堤窬蚕低掣骺刂频ノ弧⒉僮骺亍⒅葱衅骷暗缭粗卫淼纫苑痔濉⒆粤Ψ椒ê侠斫峁�，由17组单位�？槠醋岸�。
（2）、结构特点：教学�？榧捌唇雍崃壕Ｖ谱鳌⑵醋笆浇峁�，各单位�？榭汕崴墒迪挚焖倨醋�，既能自力使用，又可依据差别的实验目的和教学要求恣意组合。
拼装式结构：50*50钢材搭接结构带移动脚轮
17组单位�？椋鹤爸迷凳滴�，附原理图与检测端子。
实验导线：1套
四．功效特点
主要功效：
1.拼装式教学�？樽槌�
教学平台以原车恬静系统各控制单位、操作开关、执行器件及电源治理等以分体、自力方法合理结构，由17组单位�？槠醋岸�。
A.单位�？榈淖粤π越萄笛�
B.组合�？榈恼逍越萄笛�
2.双系统电路设计系统组成
教学平台的设计电路由前台布线诊断系统、 后台控制线路以及自主研发的教学辅助系统配合组成。
A.前台布线实训：
B.后台布线诊断及� ；ねü萄砑�，西席端电脑可直观检测前台布线操作的实训效果，实时掌握布线效果和实训历程，提高教学质量。能有用� ；ひ蚯疤ㄊ笛挡僮鞴�，而导致的器件损坏、线路短路等人为故障，确保台架的清静使用。
3.故障设置抵达复合性与多样性
四、其他功效及特点
1.操作演示
教学平台可直观展现迈腾车系恬静系统的结构组成，如实再现该系统的控制原理及逻辑关系。
2.万用表丈量
教学平台各自力�？榫杓朴杏朐档缏芬恢碌耐饨邮郊觳舛俗�，可通过万用表便捷检测恬静系统各项实验数据，增强对该控制电路的深条理明确。
3.示波器丈量
通过与原车电路一致的外接式检测端子，可运用示波器对恬静系统相关电路举行波形丈量，特殊是LIN、CAN总线的信号剖析。
4.解码器检测
通过数据诊断接口，毗连解码器，可对系统举行故障码读取及扫除、数据流剖析、执行元件行动、系统编码、基本设定等各项操作实验。
5.装备文本
教学平台装备文本包括装置说明书、使用说明书、实验手册、原车电路图册、保修卡、及格证、装备清单等.
五．形状与颜色
装备形状：1960×700×1750mm(长×宽×高)
装备颜色：多种颜色组合（绿/白/黑）
六．制造工艺
1．装备检测面板
接纳5mm铝塑板面板，外貌氧化喷漆，UV平板高真彩彩色原理图，质保多年稳固色。
2.装备面板柜
50*50钢材搭接结构
3.装备底座架
50*50钢材搭接结构
4.万向脚轮
4.1前二只万向带锁止功效脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝牢靠，利便装备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支持：0.5T
七．手艺指标
1.事情电源：直流12V
2.事情温度：-40℃～+50℃
3．交流电源：220V

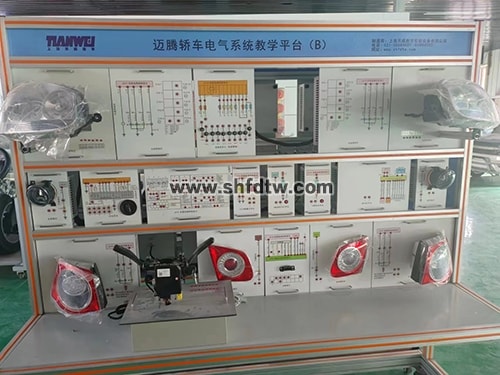

一、产品简介
该装备接纳 全新公共迈腾汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和事情历程。
适用于学校对汽车灯光系统理论和维修实训的教学需要。
二、功效特点
1.使用实验导线插接好后,真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构。
使用种种灯光与使用开关，可真实演示汽车外部灯光系统的事情历程。
2.示教板面板接纳耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚 ；学校学员可直观比照电路图和实物，熟悉和剖析汽车灯光系统的事情原理。
3.示教板面板上装置有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分接纳1.5mm冷板冲压成形结构，形状雅观 ；底架部分接纳钢结构焊接，外貌接纳喷涂工艺处置惩罚，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，利便安排资料、轻型检测仪器等。
5.示教板事情接纳通俗220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，镌汰充电的贫困，12V直流电源有防短路功效。
6.拼装式结构：50*50钢木搭接结构带移动脚轮
7.17组单位�？椋鹤爸迷凳滴�，附原理图与检测端子。
三、手艺参数
形状尺寸：1960×700×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
事情电压：DC 12V
事情温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门 ；
移动脚轮：100*60mm
四、基本设置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数目 |
|
1 |
检测控制面板 |
装有种种检测端子，彩色电路图和事情原理示意图; |
套 |
1 |
|
2 |
燃烧开关 |
|
个 |
1 |
|
3 |
组合开关 |
|
套 |
1 |
|
4 |
左右雾灯 |
|
套 |
1 |
|
5 |
左右前照灯 |
|
套 |
1 |
|
6 |
左右转向灯 |
|
套 |
1 |
|
7 |
左右小灯 |
|
套 |
1 |
|
8 |
左右组合尾灯 |
|
套 |
1 |
|
9 |
牌照灯 |
|
套 |
1 |
|
10 |
灯光开关 |
|
套 |
1 |
|
11 |
危险灯开关 |
|
套 |
1 |
|
12 |
倒车灯开关 |
|
套 |
1 |
|
13 |
刹车灯开关 |
|
套 |
1 |
|
14 |
仪表总成 |
|
只 |
1 |
|
16 |
移动台架(带自锁脚轮装置) |
1960×700×1700mm |
台 |
1 |
|
17 |
故障模拟与扫除装置 |
|
套 |
1 |
|
18 |
实验导线 |
|
套 |
1 |
|
19 |
电器控制器件 |
BCM等原车 |
套 |
1 |
|
20 |
OBD诊断座 |
|
只 |
1 |
新疆喀什乌恰县职业手艺学院-焊接多功效实训实验室成套装备
焊接多功效实训室成套装备，是把焊工工艺和铆工工艺团结在一个平台上手艺训练台。模拟现实工厂企业对焊工和铆工的手艺要求，配备常用焊工、铆工工具，让学生自己下手操作，训练工件铆钉牢靠、装配、装置、维修、调试等手艺，实训装备占地面积小，操作利便，其是各大院校、职校、技校不可缺氨赡理想教学实训装备。
1-8项设置每室一套：48000元/套
9-34项设置每桌一套：5000元/套
|
序号 |
名称 |
规格 |
数目 |
|
1 |
电焊机 |
|
1台/室 |
|
2 |
� ；ず� |
|
1台/室 |
|
3 |
氩弧焊机 |
|
1台/室 |
|
4 |
空气等离子弧切割机 |
|
1台/室 |
|
5 |
空气压缩机 |
静音 |
1台/室 |
|
6 |
台钻 |
|
1台/室 |
|
7 |
切割机 |
|
1台/室 |
|
8 |
焊丝 |
|
1卷/室 |
|
9 |
磨光机 |
|
1把 |
|
10 |
电焊条 |
|
1盒 |
|
11 |
游标卡尺 |
|
1把 |
|
12 |
电焊罩 |
|
2个 |
|
13 |
钢卷尺 |
|
2把 |
|
14 |
直角尺 |
|
2把 |
|
15 |
铁锤 |
|
1个 |
|
16 |
防紫外线眼镜 |
|
2付 |
|
17 |
专用衣服 |
|
2套 |
|
18 |
专用手套 |
|
2套 |
|
19 |
专用鞋子 |
|
2套 |
|
20 |
钻头 |
2月12日 |
1套 |
|
21 |
磨光片 |
|
|
|
22 |
切割片 |
|
|
|
23 |
手枪钻 |
|
1台 |
|
24 |
铆枪 |
|
1把 |
|
25 |
铆钉 |
|
1盒 |
|
26 |
一字镙丝刀 |
|
2把 |
|
27 |
十字镙丝刀 |
|
2把 |
|
28 |
圆尺 |
|
1个 |
|
29 |
尖嘴钳 |
|
2把 |
|
30 |
铁皮铰剪 |
|
1把 |
|
31 |
钢锯架 |
|
2把 |
|
32 |
钢锯条 |
|
1盒 |
|
33 |
钢丝钳 |
|
2把 |
|
34 |
焊工桌 |
1500×700 |
1张 |

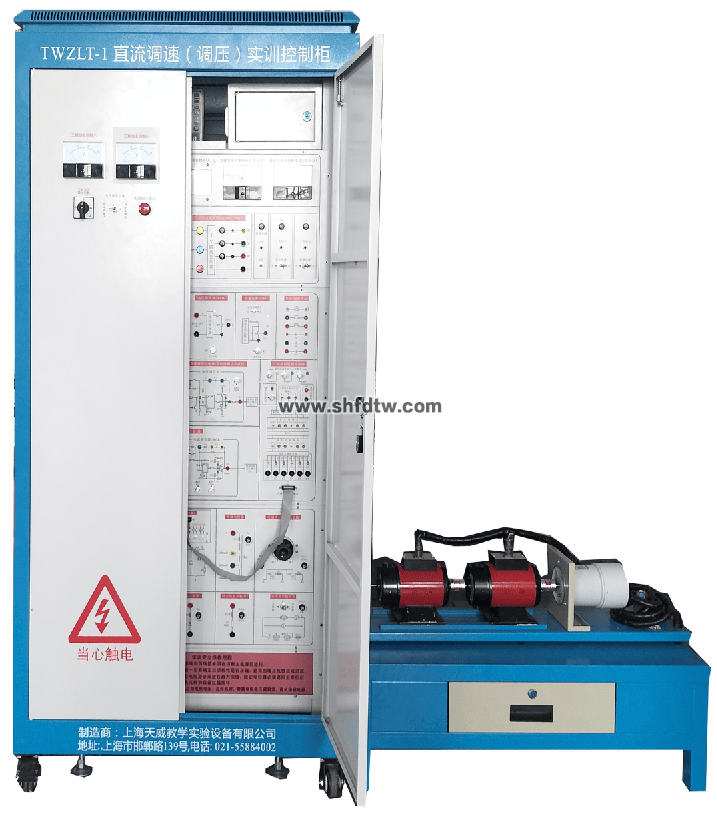

新疆喀什乌恰县职业手艺学院-TWZLT-1直流调速（调压）实训控制柜
一、实训控制柜概述
直流调速（调压）实训控制柜用于职业院校技师和高级电工培训及手艺审核，也可作为“电力电子手艺”、“电机拖动”及“直流电机调速”等课程的实训教学装备。系统接纳晶闸管和直流机组，贴近工业现场，可以完成带电流阻止负反响电压单闭环、电压单闭环和电压、电流双闭环调速实验，通过设置故障的方法，也可以完成自动化方面的实训审核。直流调速（调压）实训控制柜主体接纳柜体式结构，主电路接纳可控硅20A/800V三相全控桥举行控制�？刂频缏方幽赡？榛峁�，便于调试及测试，控制电路单位板包括稳压电源单位，触发电路单位，电压隔离器单位，单闭环调理单位（单闭环），双闭环调理单位板。
二、直流调速（调压）实训控制柜功效
（1）实训控制柜既可供拖动直流电念头调速用，也可作为可调直流电源使用。
（2）实训控制柜可将交流电整流成为可调直流电，能对直流电念头电枢供电，单闭环时可引入电压负反响，电流阻止负反响，双闭环时可引入转速负反响及电流负反响，组成自动稳速的无级调速系统。
（3）实训控制柜具有短路� ；�，缺相� ；�，过电流� ；�，欠流� ；さ�，装有� ；けň缏�，当装备泛起过流或短路情形时，� ；さ缏贩⒊鲋噶�，可自动切除主电路电源，同时故障指示灯发亮，直至操作职员切断控制装置电源，故障指示灯才可熄灭。
（4）实训控制柜设有自力的励磁电源，可以向直流电念头提供励磁电流。
（5）形状尺寸：850×600×1800mm（L*W*H）
（6）实训控制柜柜体接纳的静电喷涂钢板，厚度为1mm，颜色为蓝白色。
三、系统结构
本装置由晶闸管整流系统给定器、比例积分调理器、集成移相脉冲触发器、可控硅整流装置、信号� ；は低骋约袄诺缭吹茸槌�。
1.直流调速（调压）实训控制柜主要组成
（1）接纳柜式结构，柜体前后门及两段歪路均可翻开和拆卸。
（2）柜内最下层装置主变压器，晶闸管单位等由下而上分层装置于柜内的结构梁上。
（3）控制电路单位板由稳压电源单位，触发电路单位，电压隔离器单位，调理� ；さノ唬ǖケ栈罚�，调理� ；さノ唬ㄋ栈罚┑茸槌�，各单位可划分设置故障。
（4）实训控制柜控制面单位具有目今电压监控功效和目今电流检测功效，由2个转换开关、2个点动开关、1个电源指示灯、1块转速指示表等组成。
（5）实训控制柜主电路接纳可控硅20A/800V三相全控桥举行控制。
（6）实训控制柜具有安排检测用示波器平台，故障设置箱等。
（7）实训控制柜带有单相电源，可用于接插电烙铁、示波器等。
（8）主电路接纳可控硅20A/800V三相全控桥举行控制，可用交流电流互感器检测负载电流�？刂频缏返ノ坏ノ话ㄎ妊沟缭吹ノ�，触发电路单位，电压隔离器单位，调理� ；さノ唬ǖケ栈罚�，调理� ；さノ唬ㄋ栈罚�。
2、直流调速（调压）实训控制柜主要手艺参数
（1）直流输出：230V/5A （电压可调）
（2）励磁输出：220V/1A
（3）调速规模：D≥10
（4）静差率：S≤5%
（5）额定事情电压：AC 三相四线 380V
（6）情形温度：30%~85%RH（无冷凝）
（7）起动性能：在清静事情区允许规模内可满负荷起动。加速电流允许整定在装备额定电流的1.5倍，起动历程平稳无攻击。
（8）过载能力：允许短时输出1.5倍额定电流，一连时间不大于一分钟
（9）额定运行方法：一连
3、直流调速（调压）实训控制柜实训内容
（1）开环系统调试训练：
①全控整流训练
②锯齿波斜率整定训练
③初始角整定训练
④最小整流角最小逆变角整定训练
⑤同步信号整定训练
（2）闭环系统调速训练
①电压反响调解
②电流阻止负反响调解
③电流环参数调解
④转速环参数调解
（3）故障维修
①继电控制回路故障磨练 (K1：交流接触器无法吸合）
②晶闸管主电路故障磨练 (K2：晶闸管VT1损坏故障）
③� ；さ缏饭收夏チ�(K3：电流反响与过流� ；さ缏饭收希�
④电源电路故障磨练(K4：晶闸管VT1损坏故障）
⑤隔离电路故障磨练(K5：电压隔离器故障）
⑥反响电路故障磨练(K6：速率反响电路故障）
⑦调理电路故障磨练(K7：速率调理器电路故障）
⑧触发电路故障磨练(K8：C相同步信号电路故障）
(9)电流调理器积分电路(K9：积分电路电容短路故障）
(10)调理器电路故障磨练(K10：电流调理器ACR输出电路开路故障）
4、直流调速（调压）实训控制柜负载单位
（1）实训控制柜设置直流电念头、发电机、测速机机组，详细参数如下：
①直流电念头（额定电压：220V ；额定功率：185W ；额定电流：1.10A ；额定转速：1500r/min）
②发电机（额定电压：220V ；额定功率：250W ；额定电流：1.1A ；额定转速：1500r/min）
③测速机（额定电压：15V ；额定转速：1500r/min）
（2）实训控制柜设置负载用可调电阻负载，详细参数：额定电流为1.0A，最大电阻：900Ω。
5、直流调速（调压）实训控制柜设置清单
|
序号 |
元件/配件名称 |
数目 |
备注 |
|
1 |
直流调速（调压）实训控制柜主体 |
1套 |
|
|
2 |
主变压器 |
1个 |
1KVA |
|
3 |
励磁电源 |
1个 |
1A |
|
4 |
三相全控桥式主电路可控硅 |
1个 |
20A/800V |
|
5 |
稳压电源（给定）单位 |
1块 |
|
|
6 |
触发电路单位 |
1块 |
|
|
7 |
电压隔离器单位 |
1块 |
|
|
8 |
单闭环调理单位 |
1块 |
|
|
9 |
双闭环调理单位 |
1块 |
|
|
10 |
直流电机机组 |
1套 |
直流电念头-发电机-测速机 |
|
11 |
可调大功率变阻负载 |
1台 |
|
|
12 |
使用说明书 |
1本 |
|
|
13 |
数字万用表 |
1块 |
3位半数显 |
|
14 |
实验毗连线 |
1套 |
清静护套导线 |
|
15 |
双踪数字示波器 |
1套 |
自备或由我公司代购 |
沪公网安备: 31011202011929号
