网孔型中高级电工审核实训装置
该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生凭证实训线路举行元器件的合理结构，装置、接线所有由学生自行完成，靠近工业现场，能完成电工基础电路，电机控制线路，照明配电的模拟操作，PLC可编程综合应用线路，电子手艺应用电路的综合实训，通过一系列项目实训作育学生下手能力和实操手艺。实训项目可自行确定，凭证所选的项目选择响应的元器件。该装置也可作为电工考工的审核装备。

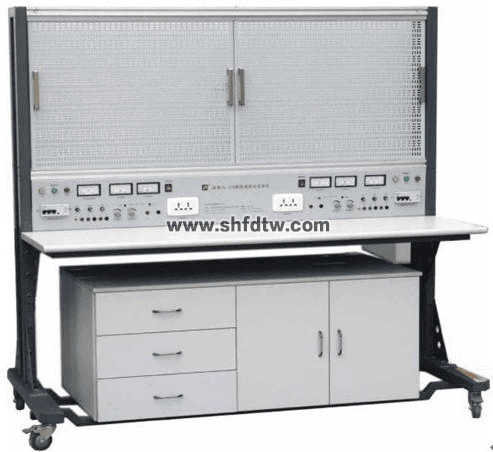

一．网孔型中高级电工审核实训装置形状
二．装备手艺指标
1. 外型：整体尺寸1632mm×750mm×1638mm；
2. 实训台架的质料：钢板、铝合金结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)牢靠交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A一连可调2组（带有指针电压、指针电流表实时监控电源转变）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压转变；
5. �；ぃ喝鄱掀髯鞫搪繁；�，断路用具有过载�；�，泄电开关具有泄电�；すπ�，泄电�；ば卸缌鳌�30mA。
三、 装备结构功效
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为装备主要框架质料；实训屏、土地接纳焊接毗连、要害部位接纳三角筋用内六角螺钉加固毗连，外貌经高温喷塑处置惩罚，雅观大方且有用起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板牢靠机构；牢靠机构的下方是铁制双工位电源箱，每工位电源箱的结构依次为电源�；ぷ爸谩⒌缭粗甘咀爸谩⒌缭词涑�；
2、实训桌桌面接纳25mm麻灰色高密度层压板封边特制，有用提高绝缘品级；实验桌底部装有至少4个导向轮，利便实训台架移动；
3、实训储物柜接纳标准结构和抽屉式，左侧有3层抽屉，用于存下班具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可凭证需要无邪调解，形状尺寸为：1300mm×600mm×510mm。
4、网孔板：接纳数控冲床精加工而成，网孔漫衍合理、匀称� ？拙锻骋�，可在上面装置的元气件包括种种低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，巨细774*580MM
四、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接装置接线
8．单相电度表经电流互感器装置接线
9. 三相电度表经互感器直接装置接线
10.三相电度表直接装置接线
11．室内照明电路装置训练
12．配电板装置训练
13．交流负载电功率的丈量
14．三相异步电念头直接启动控制
15．三相异步电念头接触器点动控制线路
16．三相异步电念头接触器自锁控制线路
17．三相异步电念头Y/△自动控制线路
18．用倒顺开关控制三相异步电念头正反转线路
19．接触器联锁的正反转控制线路
20．按钮联锁的三相异步电念头正反转按钮线路
21．双重联锁的三相异步电念头正反转按钮线路
22．三相异步电念头多地控制
23．事情台自动往返控制线路
24．三相异步电念头串电阻降压启动控制线
25．三相异步电动性能耗制动控制线路
