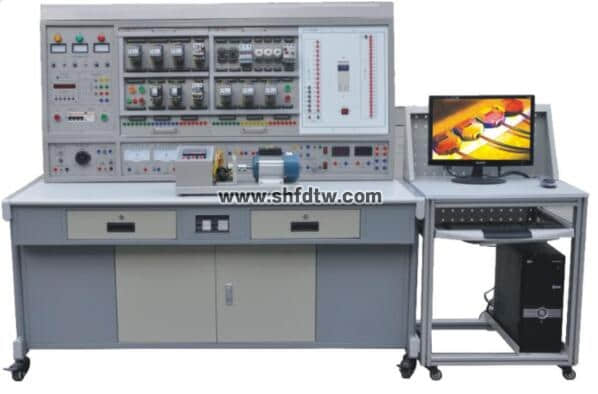

装置的配备

(一) DW01电源、仪器控制屏

   控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及州测试仪表等。详细功效如下：

1、主控功效板

(1) 三相四线电源输入，经泄电�；て骱�，经由总开关,由接触器通过起、停按钮举行操作；

(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；

(3) 准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实验时间、准时报警、切断电源等功效；还可以自动纪录由于接线或操作过失所造成的泄电告警、仪表超量程告警总次数, 为学生实训手艺的审核提供一个统一的标准。

2、交、直流电源

(1) 励磁电源：直流220V/0.5A，具有短路�；�。

(2) 电枢电源：直流0～220V/2A一连可调电源一起，具有短路�；�。

(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一起，具有短路软阻止自动恢复�；すπ�。

(4) 交流电源：①、设有变压器一组，变压器原边凭证差别的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可获得交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功效。

(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路组成。通过键控、数显窗口实现人机对话功效控制模式。为了提高丈量规模和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率丈量精度1.0级，电压、电流量程划分为450V、5A，丈量功率因数时还能自动判断负载性子（感性显示“L”，容性显示“C”，纯电阻不显示），可贮存15组数据，供随时查阅。

(4) 直流电压表：直流数字电压表1只，丈量规模0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

(5) 直流电流表：直流数字电流表1只，丈量规模为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功效。

4、整流二极管：IN5408四只

（二）实验桌

   实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构结实，造型雅观大方。桌子左右各设有两个抽屉（带锁）。

（三）实验组件

1．DW-01维修电工实训组件（一）

挂箱上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。

2．DW-02维修电工实训组件（二）

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。

3．DW-03维修电工实训组件（三）

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4．DW-04维修电工实训组件（五）

  挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。

5．DW-05电工手艺实训组件（四）

提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。

6．PLC主机挂箱

   配三菱FX3U-48MR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机设置仿真教学软件及工控组态软件。

7．PLC实训演示挂箱

8．变频器实训挂箱

   设置三菱FR-D720变频器，带有RS485通讯接口及BOP操作面板

9.触摸屏实训挂箱

触摸屏实训组件：7英寸Eview500，256色，相识工业触摸屏的功效及使用要领、掌握与PLC之间的通讯知识，并掌握复位、置位、交替等功效键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现要领。

10．工控组态软件一套：

   翻开软件编程情形，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并举行实训动态跟踪教学。

11．PLC仿真实训软件一套：

（1）通过PLASH虚拟情形实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线举行过失检查

（3）PLC编程训练、PLC程序编写测试等功效

（4）实现PLC运行模拟，对过失程序举行检查

12．三相鼠笼电念头AC380V（Y）（带速率继电器）

13．三相鼠笼电念头AC380V（△）

14．双速异步电念头AC380V（△/Y）

15.网孔型实操板及配套电工实验套件
