TW-ZN4159《机械工程制图》智能控制摆设柜
本公司的机械工程制图摆设柜是高职高专机械类专业学生必修的一门专业手艺基础课，是作育学生准确识读和绘制机械图样，增强学生工程基础能力，实践性较强的摆设柜装备。摆设柜展示内容以通俗高等教育国家级妄想课本为依据，精选焦点内容，在有限的展示空间中提供内容富厚知识。以作育学生识读和绘制工程图样能力为焦点，在理论知识适度的基础上，突出实践教学环节。同时，借助于盘算机图形学手艺和多媒体手艺，增强直观性教学，做到教学内容直观形象，提高学习兴趣、降低学习难度。摆设柜共分十个柜和一个电脑控制台，使用机械工程制图仿真软件举行多媒体演示，由PC机电脑控制顺序或任选播放动绘图像演示模子功效。本套摆设柜模子均接纳高强度硬聚氯质料和入口有机玻璃精制而成。
主要特点
1、控制台设置：机械工程制图仿真软件(包括121件动画)、硬件各一套；P4电脑主机1台，17寸显示器1台、电脑桌1张、喇叭1对、电脑攻放1台，电脑�？仄�1只。
2、控制软件：接纳9001cc金沙以诚为本摆设柜专用播放软件，实现图像演示行动，接纳多种播放计划（如下一首、上一首、阻止等）；也可实现任选温顺序行动。
3、控制方法：接纳鼠标和电脑�？仄骺刂�。
4、本套摆设柜接纳121件动绘图象配合摆设柜上的内容在电脑上演示种种模子特点，如制图工具的使用、投影爆发历程、投影作图办法、组合体剖析、装配功效等，生动形象。
5、控制行动历程：如要对某件冲压模具举行相识，只需按�？仄魃系氖旨蛴檬蟊暝�9001cc金沙以诚为本控制仿真软件上直接选中某号模子，按确认后，电脑控制仿真软件上最先播放此模子动绘图像，通过图像运动就可相识本模具的结构及功效特点。
《机械工程制图》摆设柜各柜内容如下：
|
序号与名称 |
陈 列 柜 内 容 |
|
第一柜、 制图基本知识和手艺 |
前言、1尺寸标注、2幅面、3图线、4字体、5线段与线框的意义、6问题栏名堂、7圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板（二种）、600三角板（二种）、曲线板、多孔模板、丁字尺等。(丁字尺的使用；铅笔的使用；圆锥的使用要领；分锥的使用要领；曲线板的使用要领；丁字尺和和三角板组合使用要领等由多媒体软件解说演示) |
|
第二柜 投影的基本知识 |
1投影的全等性、2投影的积累性、3投影的类似性、4斜投影法、5正投影法、6中心投影法、7三面投影系统、8三面投影图、9投影图的形成、10三视图的形成。 |
|
第三柜 点、直线、平面的投影 |
1点的三面的投影、2两点的相对位置、3重影点投影、4一样平常位置直线的投影、5直线与点的相对位置投影、6两直线相交投影、7两直线交织投影、8两直线平行投影、9平面的投影(5种)、10判断两直线是否平行投影 |
|
第四柜 基本体及截断投影 |
1棱柱的三面视图、2棱锥的三面视图、3圆柱的三面视图、4圆锥的三面视图、5圆球的三面视图、6圆柱切口开槽后的三视图、7正六棱柱开槽后的三视图、8正三棱锥的截断作图办法、9圆锥被正垂面截断作图办法、10圆柱被正垂面截断的作图办法、11切口圆锥台作图办法、12圆锥的未截交线(5种)、13曲面的截交(3种) |
|
第五柜 轴测图 |
1切口圆柱体正等测图的画法、2用叠加法画正等轴测图、3圆角的正等轴测图的画法、4圆台的正等轴测图的画法、5圆柱的正等测图、6画三棱锥的正等测图、7用切割法画形体的正等轴测图、8求开槽圆柱的正等轴测图作图办法、9、求形体的斜二测图作图办法、10求切割体的正等轴测图作图办法、11平面体正等轴测模子(2件)、12回转体正等测模子(2件)、13正二测立体模子(4件) |
|
第六柜 组合体 |
1外貌平齐与不平齐的组合体(2种)、2外貌相交与相切的组合体、3叠加式组合体、4两圆柱正交的3种形式、5求圆锥与半球的相惯线、6求两圆柱的相惯线、7完成组合体相惯线的正面和水平投影、8组合形体投影图的作图办法、9切割式组合体、10相贯线转变的趋势(圆柱与圆柱相交4种)、11相贯线特殊情形(圆柱圆锥相交2种)、12相贯线特殊情形(圆柱轴线3种)、13相贯线特殊情形(回转体相交4种)、14组合体读图 |
|
第七柜 剖视图 |
1剖视的形成、2斜视图的画法、3半剖视、4全剖视图、5斜剖视图、6局部视图、7平面的简化画法(3件)、8局部剖视图的特殊画法（3件）、9旋转剖视图、10重合断面图、11轴断面图、12移出断面简化画法、13蹊径剖、14半剖、15局部剖、16旋转剖 |
|
第八柜 标准件和常用件 |
1外螺纹的画法、2内螺纹的画法、3螺距与导程(2件)、4车螺纹、5旋向(2件)、6双头螺柱联接、7沉头螺钉毗连、8螺栓毗连、9螺纹毗连件、10齿轮各部分的名称和尺寸关系、11单个圆柱螺旋压缩弹簧的画法、12正齿轮传动、13圆锥齿轮传动、14蜗轮蜗杆传动、15键轴配合、16启齿销的应用、17圆锥销的应用、18轴承 |
|
第九柜 零件图 |
1板盖类零件、2蜗轮箱a、3蜗轮箱b、4蜗轮箱体、5阀体、6套筒、7箱体、8端盖、9减速箱体、10夹详细、11支架、12拔叉、13槽配合、146方轴、15主轴、16轴 |
|
第十柜 装配图 |
1齿轮油泵、2液压气缸、3顶尖座、4手压滑油泵 |
本套摆设柜接纳121件动绘图象配合摆设柜上的内容在电脑上演示种种模子特点，如制图工具的使用、投影爆发历程、投影作图办法、装配功效等、生动形象。
主要手艺参数：
1、输入电源：AC220V±10%（单相）50HZ
2、事情情形： -10℃±40℃
3、功率：0.5kw
4、动画演示功效：使用二维/三维动画效果来演示种种制图零件。
5、摆设柜尺寸：1250×430×1780ｍｍ，摆设柜上下柜接纳彩色铝塑钢制作，造型雅观，结实耐用。
工程制图实验室成套装备(单人座)

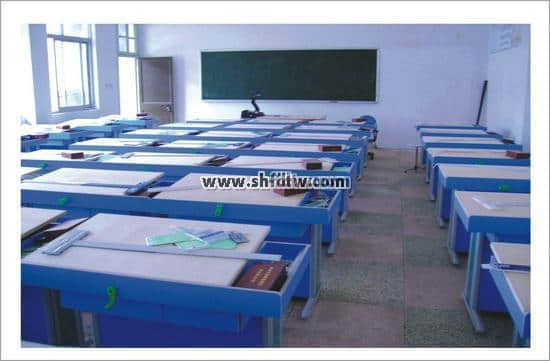

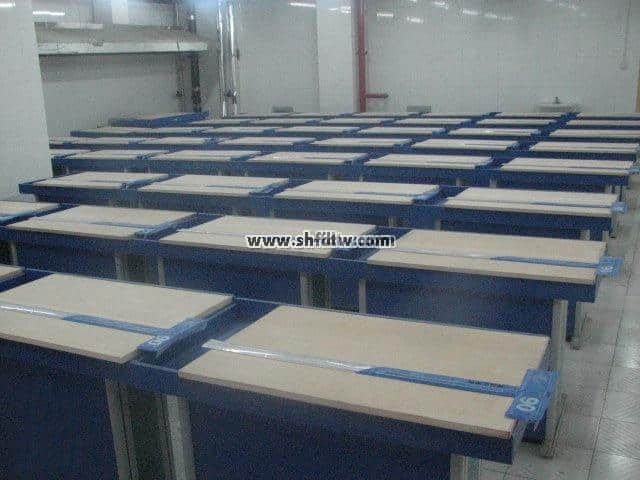

工程制图课是工程界的语言，上海9001cc金沙以诚为本教学工程制图是理工科主要的手艺基础课。怎样更快地作育学生的空间头脑能力，更有用地掌握绘图基本功，这是宽巨匠生多年愿望。9001cc金沙以诚为本制图课堂配套系列，可以创立一个理想的、清新的制图情形与学习气氛，有利于教学妄想的顺遂实验与教学质量的提高。本系列包括：学生制图桌、西席演示台、高亮度投影仪运动转椅及西席桌。其中学生制图桌经由多年的刷新，现具有适用利便，配备齐全，轻盈大方，结实耐用、拆装利便等特点。学生桌可调理斜角、工具下面抽屉供下学习资料工具书等。西席用的演示桌，除上课时供操作投影仪使用外，主要用于向导学生时现场修正作业及树模教学之用。
本工程制图装备经推出后，改变了以往上下课搬图板或绘图没有图板，在睡房随处画等征象，提高了绘图效率，改善了图面质量，周全提高教学质量。本系列教学装备不但适用于制图教学，也同样适用于继课程的设计及结业设计。关于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积响应减小，附件也适当镌汰。本系列制图适用于大中专技校以及种种职业学校外，各设计科研单位及工厂企业的手艺部分均可使用或稍加刷新后使用。
制图室成套装备是我公司最新开发的工程制图室产品，制图桌脚接纳彩色塑钢制作，是一套较量完整、适用、理想的绘图装备。本工程制图室本着“突出应用，效劳于专业”为综旨，课程精化教学内容，完善教学手段，以作育学生识读和绘制工程图样能力为焦点，在理论知识适度的基础上，突出实践教学环节。

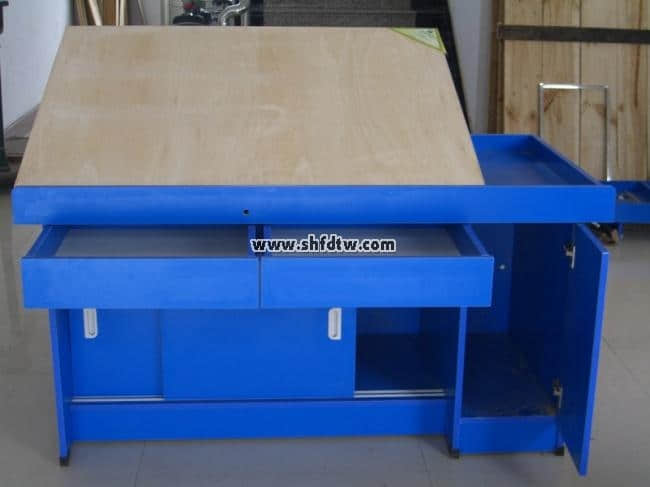

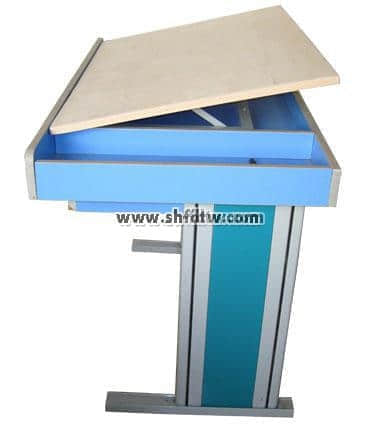

制图桌是使用“四杆演变机构”举行升降，实现快速、无级调理图板的倾斜角度。该机构的框架由不锈钢方管氩焊而成，传动部分接纳模具成型或机加工电镀件。它具有传动无邪、使用利便、雅观结实等特点。本系列教学装备经使用后，深受宽巨匠生接待，大大提高了绘图效率，周全提高教学质量。
本公司提供的工程制图实验室装备，按以下设置发货：

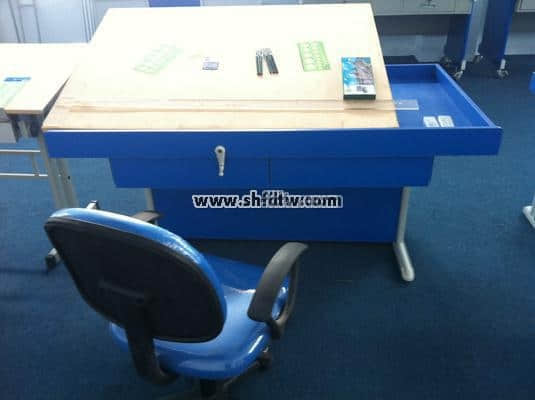

学生桌设置： 规格110×62×73cm
|
序号 |
名称 |
序号 |
名称 |
|
1 |
90cm丁字尺 |
9 |
大圆弧模板 |
|
2 |
90×60cm一号绘图板 |
10 |
不锈钢多用擦图片 |
|
3 |
细密绘图仪器（5件一套） |
11 |
画圆模板 |
|
4 |
25cm曲线板 |
12 |
绘图铅笔（5支一套） |
|
5 |
30cm多用斜角三角板 |
13 |
81A绘图笔 |
|
6 |
美工刀 |
14 |
速成制图小模子（55件一套） |
|
7 |
三棱比例尺 |
15 |
学生凳 |
|
8 |
多功效模板 |
|
|
先生桌设置： 规格153×90×80cm
|
序号 |
名称 |
序号 |
名称 |
|
1 |
120cm丁字尺 |
11 |
美工刀 |
|
2 |
120×90cm零号图板 |
12 |
三棱比例尺 |
|
3 |
细密绘图仪器（12件一套） |
13 |
多功效模板 |
|
4 |
高亮度誊写投影（1台） |
14 |
圆弧模板 |
|
5 |
投影薄膜（一盒） |
15 |
不锈钢多用擦图片 |
|
6 |
银幕（一幅） |
16 |
画圆模板 |
|
7 |
制图基本手艺挂图（一套16张） |
17 |
绘图铅笔（5支一套） |
|
8 |
滑动转椅（一张） |
18 |
81A绘图笔 |
|
9 |
25cm曲线板 |
19 |
速成制图小模子（55件一套） |
|
10 |
30cm多用斜角三角板 |
|
|
本系列还附有制图基本手艺挂图16张，可贴在课堂内，随时供学生寓目。
工程制图16张挂图内容
1、三角板和丁字尺配适用法
2、标注尺寸的三要素、尺寸界线和尺寸线的画法
3、分规的使用
4、图板和丁字尺
5、丁字尺的用法
6、虚线的画法
7、尺寸线终端画法
8、两块三角板配合使用
9、长仿宋体字列
10、用丁字尺、三角板配合，作圆的内接、外切正六边形
11、字母、数字实例
12、圆规的使用要领
13、铅笔的磨削
14、圆规用铅芯形状
15、角度试分法、用半径六中分圆周
16、图线及部分应用
主要功效：1、桌面可调理倾角、桌子侧面折叠板掀开可安排仪器、工具，下面抽屉供下学习资料、工具书等。
基本速成制图模子
基本速成制图模子是凭证劳动出书社和机械工业出书社《机械制图》专业课本精选具有代表性的种种机械零(部)件图样制成配有立体图(剖视图)的标准模子。
基本速成制图模子实践性较强，是作育学生使用投影法基来源理，作育熟悉图解并剖析空间几何问题的知识，提高学生空间想象和形象头脑以及绘制和阅读零、部件等图样的综合能力。该产品具有显着的代表性和经济性，是学生入手一份不可多得的适用性制图模子。
