统实训装置(小型)

9001cc金沙以诚为本(中国)有限公司官网

65000元，不含电脑

一、系统概述

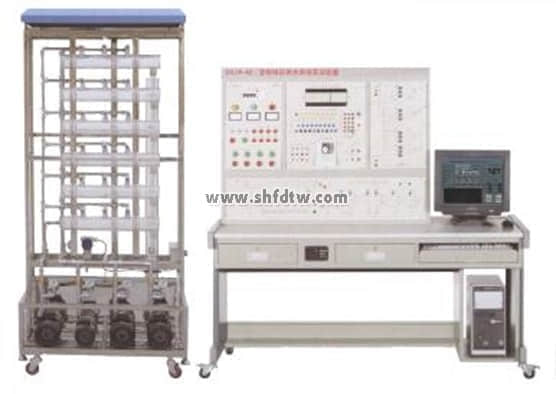

“TWLYP-42变频恒压供水系统实训装置”集PLC、变频调速、历程控制、工程组态手艺于一体。它由六层住宅消防、生涯供水系统（实物模子），控制平台两大部分组成，包括了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程装备�？刂破教ń幽�PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水手艺提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、修建电气、智能修建等专业的综合型实训装备。

二、系统特点

1.  控制平台接纳PLC+变频器的开放式控制结构，提供组态软件和PLC开发情形，可以让学生自行设计控制计划，无邪性强。

2.  控制平台有热过载掩护、过流掩护、泄电掩护、接地掩护、工频和变频联锁控制等多重掩护机制。

3.  控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方法，当自动控制失效时，系统由手动控制方法运行。

4.  控制工具所有使用不锈钢和有机玻璃器件，包管不生锈、不易老化；模拟六层大楼给水系统，具有有生涯水系统和消防水辖档徒种水路模子；动力系统由四台水泵组成，其中两台通例变频循环泵，一台休眠小泵，一台消防泵，能够模拟通例生涯供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典范结构。

三、手艺参数

1.  输入电源：三相四线～380V±10%  50Hz

2.  情形温度：+4℃～+45℃

3.  装置容量：＜5kVA

4.  形状尺寸：控制工具模子1200mm×805mm×1590mm，控制柜800mm×600mm×2000mm

5.  清静掩护：具有泄电自动掩护装置

四、实训项目

1.  控制屏结构熟悉与调试

2.  单泵控制变频恒压供水

3.  双泵切换变频恒压供水

4.  生涯水系统静态压力控制

5.  生涯水系统动态压力控制

6.  生涯水系统的分时控制

7.  夜间休眠模式下的供水

8.  消防状态控制

9.  综合控制系统

五、基本设置

1.   电源控制柜（标准机柜）

(1)交流电源（带有过流掩护）：单相交流电  220V  50Hz

三相交流电  380V  50Hz

(2)三相电源指示灯

(3)三相电源指示仪表

2.   PLC

PLC接纳欧姆龙CP系列控制器，接纳HostLink通讯协议，提供了PLC开发情形，可以让学生自行设计控制计划。

(1)生涯供水管网的恒压供水

(2)可实现以天为周期的准时控制压力控制，以顺应供水压力转变的需求

(3)夜间可启动休眠小泵运行实现最大限度节能，实现小流量下的生涯供水

(4)火灾状态，可自动启动消防泵，完成消防模式下的恒压供水

(5)可实现带上位机系统的PID控制

3.   手动控制装置

控制系统接纳手动控制和自动控制两种控制方法，手动控制器在现实工程应用中具有十分的主要性，在该装置当中加入该装置具有如下作用：

(1)在自动控制器失效的状态下，手动控制系统可以包管系统的可靠运行

(2)在系统投入自动控制前，可用手动控制器磨练动力线路和动力装备的运行工况，可靠掩护PLC和变频器装备

4.   恒压供水模子

供水模子所有使用不锈钢和有机玻璃器件，包管不生锈、不易老化；模拟六层大楼给水系统，具有有生涯水系统和消防水辖档徒种水路模子；动力系统由四台水泵组成，其中两台通例变频循环泵，一台休眠小泵，一台消防泵，能够模拟通例生涯供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典范结构

5.   监控软件

配备监控系统软件,可以实现对供水历程的全监控。实现控制系统的参数整定和状态剖析。提供组态软件，可以让学生自行设计监控界面。
