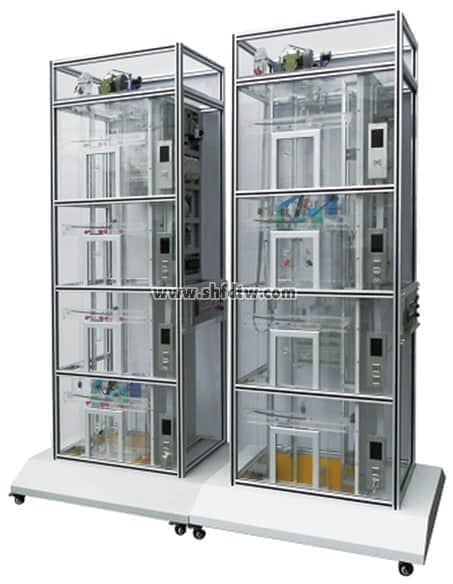

TWTLY-38C双联四层透明仿真教学客梯
57000仿真软件控标5000元（提供软件著作权及现场演示）
为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业治理部分等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地相识电梯、使用电梯，作育出更多的电梯专业人才，顺应电梯行业的生长需要，我公司经由深入探索研究， 全心设计的。
一、主要特点
1、由两台四层透明仿真教学客梯组成，由层外两处按钮配合控制。
2、电梯大部分部件均是接纳透明有机质料制成，使得电梯的内部结构一目了然;
3、电梯的电气控制系统接纳日本三菱可编程控制器(PLC)智能控制，交流变频调速(VVVF)驱动。
4、且具有性能可靠、运行平稳、操作简朴、能耗低和便于教学等特点。
5、透明仿真双联教学电梯的软硬件均接纳开放式结构，因此，院校也可以使用此套装置举行二次开发研究。
如：1、群控电梯（统一调理多台集中并列的电梯）；
2、并联控制电梯（2-3台电梯的控制线路并联，举行逻辑控制，共用层站外召唤按钮）；
3、集选控制电梯；
4、信号控制电梯，等等。
5、 接纳此套装备举行配套教学，使宽巨匠生对电梯的结构、要害部件以及电气控制、电梯的运作历程有了直观、形象的熟悉，易于加深对电梯相关知识的相识、掌握。别的，通过使用PLC软件，直接在PC机上用梯形图编程，并举行现场现实操作调试，对学生学习、相识和掌握可编程控制器(PLC)及其应用以及工业历程自动化控制都有很大的资助。
二、功效先容
1、具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯清静运行�；ひ约暗缣菁蓖！⒙稀⒙隆⒄彰鳌⒌缟鹊裙π�。
2、用三菱FR-D720S-0.4变频器作为三相交流曳引原念头的调速装置。该装置接纳电压矢量控制方法，对电机具有加减速控制、正反转控制、点动控制及凭证模拟输入控制等多种功效。同时兼对原念头的断相、缺相、相序杂乱及过压、欠压、过流、过载、失速等有�；すπ�。
3、 电梯系统逻辑控制则由PLC完成（可联机），PLC接纳的是三菱FX2N-64MR型，其输出方法为继电器输出形式。通过主机上配有的RS485接口，可实现PLC与PC 机的通讯，使用PLC软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；别的也可用编程器举行指令编程，现场直接调试。
4、电梯平层机构：旋转编码器/永磁感应器
5、群控功效：最大最小功效，优先调理，区域优先控制等等.
三、整套设置：
1、主电梯模子——包括三菱FR-D720S-0.4变频器、
2、三菱FX2N-64MR可编程控制器（PLC）
3、通讯电缆；
4、三菱专用编程工具软件
5、教学电梯使用说明书。
别的，可凭证校方详细要求举行专门设置，如:盘算机、事情台等。
四、电梯的基本结构：
1. 机房部分：包括曳引机、限速器、极限开关、控制柜与信号柜、机械选层器以及电源接线板等装备。
2. 井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等。
3. 厅门部分：包括厅门、召唤按钮厢、楼层显示装置等。
4. 轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、清静钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、电扇等等。
五、主要手艺参数：
1、形状尺寸：宽1000mm×深900mm×高2200mm
2、输入电压：220V 50HZ
3、结构形式： 四层四站
4、模数：1.5(蜗轮减速器)
5、拖动电机型号：YS-5463W 功率：0.18KW 转速：1400 rpm
6、净重量：160kg
7、载重量：5k
六、单台电梯控制柜（每套装备含2个控制柜）器材清单
|
序号 |
器材名称 |
器材规格或型号 |
数目 |
|
1. |
控制柜 |
700mm×500mm×1200mm |
1台 |
|
2. |
PLC |
三菱FX2N-64MR |
1台 |
|
3. |
变频器 |
三菱FR-D720S-0.4 |
1台 |
|
4. |
泄电�；て� |
4P/10A |
1只 |
|
5. |
空气开关 |
2P/6A |
1只 |
|
6. |
透明继电器 |
ARM4F-L/DC 24V |
4只 |
|
ARM2F-L/DC 24V |
1只 |
||
|
7. |
底座 |
PYF014A |
4只 |
|
PYF012A |
1只 |
||
|
8. |
交流接触器 |
LC1-D0610M5N |
2只 |
|
9. |
热继电器底座 |
LA7-D1064 |
1只 |
|
10. |
热继电器 |
LR2-D1305N（2.5A-4A） |
1只 |
|
11. |
相序�；ぜ痰缙� |
XJ3-S |
1只 |
|
12. |
变压器 |
WDT |
1只 |
|
13. |
可调电阻器 |
50W/50Ω |
1只 |
|
14. |
包管丝座 |
RT14-20 |
5只 |
|
15. |
开关电源 |
S-100-24 |
1只 |
|
16. |
整流桥堆 |
KBPC610 |
1只 |
|
17. |
急停按钮 |
C11 |
1只 |
|
18. |
二位旋钮 |
D11A |
2只 |
|
19. |
平动按钮 |
A11黄/绿 |
各1 |
|
20. |
接线端子排 |
RST系列弹簧端子 |
1套 |
|
21. |
钮子开关 |
KN32 |
48只 |
|
22. |
航空插座 |
YD48K42Z |
1只 |
|
YD40J31Z |
1只 |
||
|
YD28K10Z |
1只 |
||
|
23. |
触摸屏 |
TPC7062KX |
1台 |
|
24. |
线路板 |
故障板 |
1块 |
|
25. |
|
继电器板 |
1块 |
|
功效板 |
1块 |
||
|
电源板 |
1块 |
||
|
26. |
电源线 |
4.5米 |
1块 |
|
27. |
走线槽 |
35×35 |
6块 |
|
28. |
附件 |
螺丝、螺帽 |
1块 |
七、单台仿真电梯实物模子（每套含2部电梯）器材清单
|
序号 |
器材名称 |
器材规格或型号 |
数目 |
|
1. |
模子尺寸 |
宽1000mm×深900mm×高2200mm |
1套 |
|
2. |
层门装置 |
约370mm×310mm |
4套 |
|
3. |
轿门装置 |
约370mm×310mm |
1套 |
|
4. |
轿架 |
700mm×600mm ×160mm |
1套 |
|
5. |
清静钳 |
|
1套 |
|
6. |
导靴 |
|
4副 |
|
7. |
限速器 |
0.4m/s |
1套 |
|
8. |
对重装置 |
50Kg |
1套 |
|
9. |
召换盒 |
80mm×55mm×200mm |
4套 |
|
10. |
空心导轨 |
|
2只 |
|
11. |
曳引机 |
|
1台 |
|
12. |
直流电机 |
ZGB60FM31i/ DC:24V/rpm:130 |
1台 |
|
13. |
永磁感应器 |
YG-1 |
10只 |
|
14. |
双稳态磁�？� |
KCB-1 |
1只 |
|
15. |
环形磁钢 |
|
|
|
16. |
限位开关 |
VM3-03N-40-U56 |
9只 |
|
17. |
行程开关 |
|
2只 |
|
18. |
接线端子板 |
TB-1510L |
2只 |
|
19. |
电梯按钮 |
|
1套 |
|
20. |
电梯锁 |
|
1只 |
|
21. |
钮子开关 |
KN32 |
1只 |
|
22. |
同步轮 |
ATP30XL050-B |
2只 |
|
23. |
同步带 |
612XL050 |
1只 |
|
24. |
光电编码盘 |
ZKT8030-002J-1024BZ2 /12-24C |
1只 |
|
25. |
走线槽 |
50×50 |
2.5米 |
|
26. |
航空插座 |
YD48K42Z |
1只 |
|
YD40J31Z |
1只 |
||
|
YD28K10Z |
1只 |
||
|
27. |
航空电缆 |
48芯2米、31芯2米、10芯2米 |
各1根 |
|
28. |
滑轮 |
L-023 |
10只 |
|
29. |
钢丝绳夹头 |
U-3 |
2只 |
|
U-8 |
8只 |
||
|
30. |
钢丝绳 |
Φ6×3.4米 |
2根 |
|
Φ3×12米 |
1根 |
||
|
31. |
电扇 |
DC 24V |
1块 |
|
32. |
指示灯 |
DC 24V/10W |
1块 |
|
33. |
门清静传感器 |
对射式 |
3只 |
|
34. |
附件 |
螺丝、螺帽 |
1套 |
电梯装置仿真实训软件
一、产品概述
本产品依据教育部《职业教育数字校园建设规范》与中华人民共和国劳动和劳动清静行业标准（LD/T81.1—2006）《职业手艺实训和判断装备通用手艺规范》，教育部、人力资源和社会包管部相关专业教学纲要，为缓解我电机电器装配与维修专业古板实验实训教学环节的缺乏、提高学生的职业手艺水平为目的而研制。
本软件以德国蒂森-克虏伯立式电梯为实物模子，就其装置与典范故障扫除举行仿真训练，内容包括施工准备、样板架放线、导轨装置、限速器装置、控制柜装置、层门装置、外呼板装置、拽引机装置、缓冲器装置、对重装置、轿厢装置、轿门装置、钢丝绳装置、故障磨练1、2、3 等共16 个仿真实训项目，每个实训单位含有若干个实训项目，每个实训项目包括若干个典范的实训办法。软件以现实工程项目为主线，以施工使命为引领，突出手艺训练；强调职场的事情情形，所有训练在三维场景下举行；重视教学设计，差别的知识单位含有诸如装置必读、手艺规范、清静交底、相关资料、教学资源、项目历程、施工准备等实训�？�。
软件接纳三维可视化控制与数据库手艺而制作，具有很强的手艺性、职业性、情景性、历程性与互动性。软件设有操作提醒，可供学习者自行仿真训练。
本软件集情景教学、互动实训功效于一体，施展“信息手艺对教育生长具有革命性影响”的重着述用，对加速实现电机电器装配与维修教学与实践教学的信息化、现代化，解决或缓解电机电器装配与维修等专业实习中保存的诸多灾题，将施展不可替换的作用。
二、产品清单
软件光盘及光盘盒一套、用户手册一本、加密狗一支、外包装、出厂磨练单、验收单。
三、实训项目
1．施工准备
2．导轨装置
3．样板架放线
4．限速器装置
5．控制柜装置
6．层门装置
7．外呼板装置
8．拽引机装置
9．缓冲器装置
10．对重装置
11．轿厢装置
12．轿门装置
13．钢丝绳装置
14．故障磨练1：开门不到位
15．故障磨练2：所选楼层不换速
16．故障磨练3：运行时轿厢有异常
四、适用规模
本软件主要用于高职高专自动化类机电一体化手艺等专业、中职加工制造类机电手艺应用专业、技工院校电机电器装配与维修专业相关课程的仿真实训。本产品性能价钱比极高，是相关各专业真实训室不可缺氨赡主体软件之一。

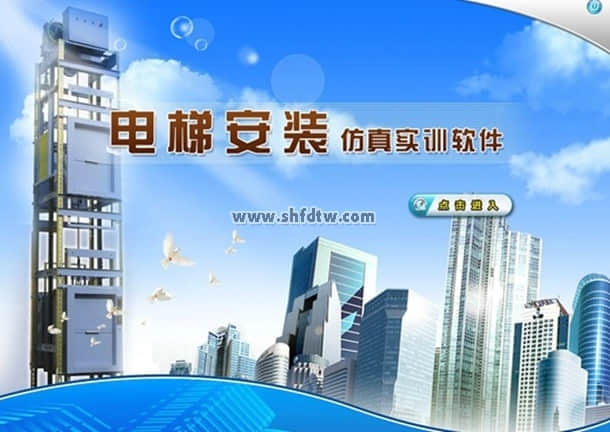

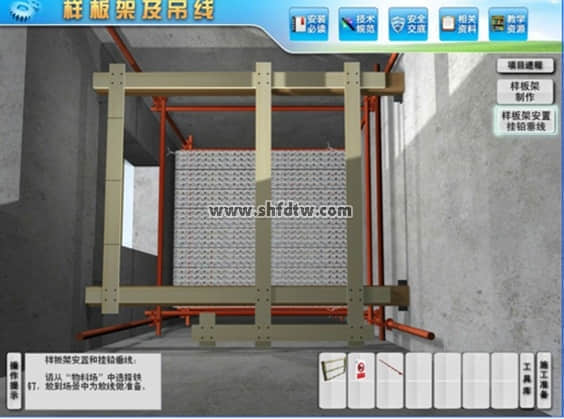

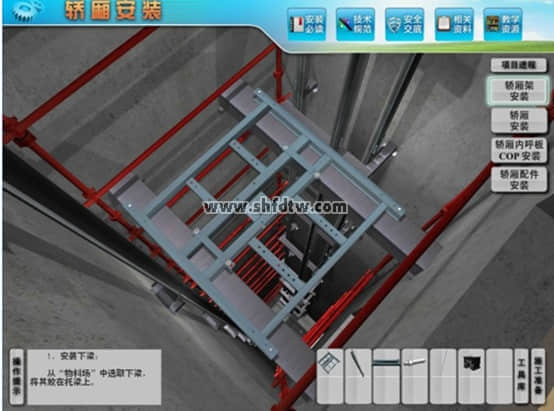

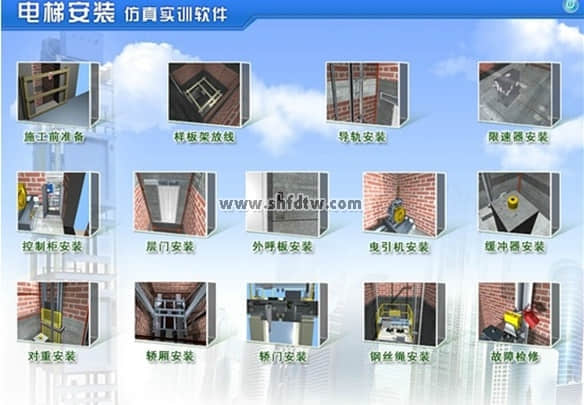

五、部分软件界面
