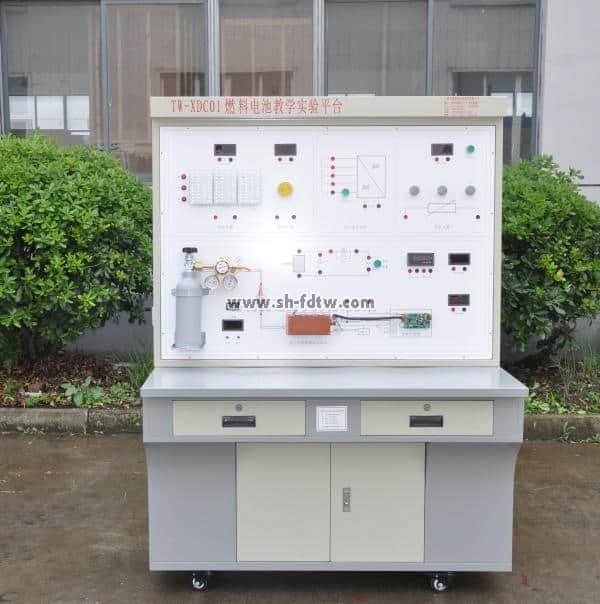

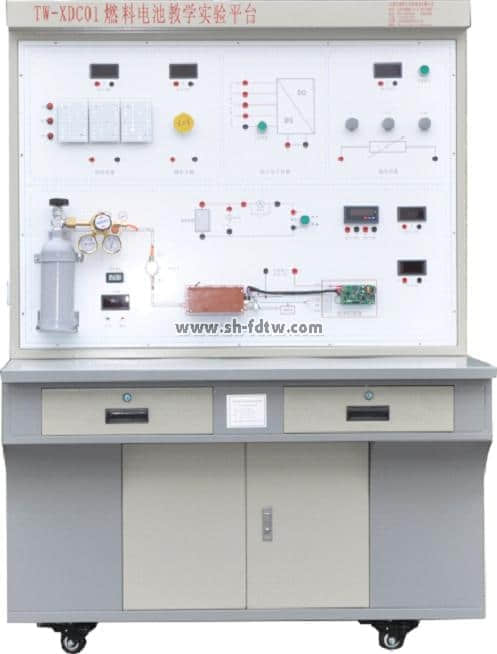

TW-XDC01新能源燃料电池教学实验台
主要实验项目：
1、线形负载和灯胆负载电堆性能实验
2、差别类型电堆性能评价实验
3、差别温度电堆性能曲线实验
4、差别尾气排放量电堆性能曲线实验
5、恒值负载电堆性能实验
6、差别压力电堆性能曲线实验
7、电堆性能曲线实验
您只要致电：021-55884001（袁司理）
我们可以解答 新能源燃料电池教学实验台 的相关疑问！
我们可以帮您推荐切合您要求的 新能源燃料电池教学实验台,新能源电池,燃料电池,系能源实验台 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-65-547-1.html
燃料电池测试和燃料电池治理：
1、燃料电池发电系统的热治理和水治理
针对风冷型燃料电池堆，通过调理电扇电压，改变电扇转速，控制电堆温度 ；针对水冷型燃料电池堆，通过调理循环水泵电压，改变冷却水流量，控制电堆温度，实现电堆的热治理 。设定电磁阀开闭周期和占空比，调理尾气排放量，控制电堆内部湿度，实现电堆水治理 。
2、燃料电池堆的特征研究
应用所提供的线形负载（变阻器）和灯胆负载，通过视察显示仪表，起源相识电堆的电流、电压和功率特征 。使用所提供的电子负载，举行恒电流、恒电压、恒功率和恒电阻实验，绘制差别负载转变下的V－I和P－I曲线，研究电堆的输出特征 。燃料电池堆V－I曲线绘制，空冷型燃料电池堆V－I曲线 。
3、燃料电池堆的性能优化
调理细密减压阀，控制氢气进气压力 ；调理电扇电压或冷却水流量，控制电堆温度 ；调理尾气排放量 �？刂频缍咽� 。通过较量差别功率转变下的V－I曲线，确定操作条件，获得相同系列电堆的系统输出性能曲线 。
燃料电池是本教学平台的焦点组成部分，将氢瓶供应的氢气转换成电能，供负载使用 。其规格如下：
电池功率为50w ；
开路电压为19～25V ；
事情电压为11V时，电流为4.15A，电池温度为41.5℃ ；
风机电压为10.5V ；
尾气排放阀排气距离为12秒，每次排气时间为0.3秒 。
燃料电池装置要注重透风，确�？掌吵┝魍�，有助与反应空气的吸入和电池的散热 。装置时将燃料电池平放，电扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电 。
燃料电池详细使用操作规则见附件A 。
金属氢化物氢瓶
金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：
贮氢容量（ 20℃）： 200L
放氢流速（ 20℃）： >5L/min
放氢压力（ 20℃）： ≥10MPa
使用情形温度：0～60℃
产品氢纯度：99.99％～99.9999％
质料氢： ≥98％（通俗工业氢）
充氢压力：2.0～3.0MPa
充氢情形温度：0～40℃
热交流方法：空气自然对流或强制对流
重量：4.5kg
形状尺寸：长420mm，直径50mm
金属氢化物氢瓶详细使用规则见附件B 。
钢瓶（带减压器）
用来给金属氢化物充气，使用使要切合氢气使用清静手艺规程(GB 4962-85) 。
本实验系统可以使用如下规格瓶装氢气：
容积：200L
压力：15MPa
氢气纯度：99.999％高纯氢
减压器规格：最大输入压力（25MPa）
最大输出压力（0.25MPa）
充氢详细操作见附件C 。
仪表
电流表：本教学平台共有1个电流表，量程和误差划分都是5A和±0.2％ 。用来丈量燃料电池输出总电流 。
电压表：本教学平台共有4个电压表，量程和误差划分都是50V和±0.2％ 。用来丈量燃料电池输出电压 。
功率表：本教学平台有1个功率表，量程为：电流输入5A，电压输入25V,功率输入125W（精度±(0.5％+2个字)），划分用来丈量线性负载，感性负载，阻性负载的功率 ；
计时器：本教学平台共有1个计时器，量程为100小时，主要用来累计氢瓶使用时间，以便准时充气 。当开启电堆时按下计时器的计时按钮，关闭电堆前按阻止按钮生涯数据，扫除累计时间可按扫除按钮 。
温度表：本教学平台有1个温度表，量程和误差划分是-19.9～99.9℃和±1％ 。用来反应情形温度 。
按钮
本教学平台有3个大按钮和3个小按钮 。
3 个大按钮：划分用来控制仪表供电、电堆输出、负载通断 ；
3 个小按钮：用来控制3组LED灯，凭证负载的要求选择1组、2组或3组LED灯 。
负载
线性负载：是一个变阻箱，阻值变换规模为0～99.9欧姆，阻值最小转变值为0.1欧姆 ；最大可遭受功率为50W 。
友情提醒：因箱内密封不易散热，变阻箱实验时功率不要加到最大，谢谢！
感性负载：是一个额定电压为12V,转速为20r/min的直流电机（发动车轮） 。
阻性负载：是一个由LED灯组成的阵列，分为红，绿，蓝三块，每块额定电压12V，总功率为20W左右 。使用时划分按下各LED灯组小按钮，可以点亮各LED灯组，可凭证功率配合使用 。
DC/DC
本教学平台共有4个DC/DC电源�？� 。
1. HDN5-12S12（1个）：将燃料电池发出的直流电转换为12V±5％的直流电压 。手艺参数：输入电压规模3.3～36V，输出电压12V，输出电流600mA，输出功率5W 。
2. HDN5-12S09（1个）：将燃料电池发出的直流电转换为9V±5％的直流电压 。手艺参数：输入电压3.3～36V，输出电压9V，输出电流600mA，电源输出功率5W 。
3. HDN5-12S05（1个）：将燃料电池发出的直流电转换为5V±5％的直流电压 。手艺参数：输入电压3.3～36V，输出电压5V，输出电流1A，电源输出功率5W 。
4. HDN5-12S03（1个）：将燃料电池发出的直流电转换为3.3V±5％的直流电压 。手艺参数：输入电压3.3～36V，输出电压3.3V，输出电流1A，电源输出功率5W 。
红外测温仪
用来丈量电堆温度，丈量规模-50℃-280℃ 。
先容一些基本操作，包括各个部件的使用要领 。
燃料电池
燃料电池是本教学平台的焦点组成部分，将氢瓶供应的氢气转换成电能，供负载使用 。其规格如下：
电池功率为50w ；
开路电压为19～21V ；
事情电压为11V时，电流为4.15A，电池温度为41.5℃ ；
风机电压为10.5V ；
尾气排放阀排气距离为12秒，每次排气时间为0.3秒 。
燃料电池装置要注重透风，确�？掌吵┝魍�，有助与反应空气的吸入和电池的散热 。装置时将燃料电池平放，电扇朝上，散热口朝下，尾气排放口通过排气管接电池阀，接上燃料气瓶即可发电 。
燃料电池详细使用操作规则见附件A 。
金属氢化物氢瓶
金属氢化物氢瓶用来给燃料电池供应燃料，其规格为：
贮氢容量（20℃）：500L
放氢流速（20℃）：>5L/min
放氢压力（20℃）：≥0.3MPa
使用情形温度：0～60℃
产品氢纯度：99.99％～99.9999％
质料氢：≥98％（通俗工业氢）
充氢压力：2.0～3.0MPa
充氢情形温度：0～40℃
热交流方法：空气自然对流或强制对流
重量：4.5kg
形状尺寸：长420mm，直径50mm
金属氢化物氢瓶详细使用规则见附件B 。
钢瓶（带减压器）
用来给金属氢化物充气，使用使要切合氢气使用清静手艺规程(GB4962-85) 。
本实验系统可以使用如下规格瓶装氢气：
容积：40L
压力：15MPa
氢气纯度：99.999％高纯氢
减压器规格：最大输入压力（25MPa）
最大输出压力（0.25MPa）
充氢详细操作见附件C 。
仪表
电流表：本教学平台共有1个电流表，量程和误差划分都是5A和±0.2％ 。用来丈量燃料电池输出总电流 。
电压表：本教学平台共有1个电压表，量程和误差划分都是20V和±0.2％ 。用来丈量燃料电池输出电压 。
功率表：本教学平台有3个功率表，量程为：电流输入5A，电压输入25V,功率输入125W（精度±(0.5％+2个字)），划分用来丈量线性负载，感性负载，阻性负载的功率 ；
计时器：本教学平台共有1个计时器，量程为100小时，主要用来累计氢瓶使用时间，以便准时充气 。当开启电堆时按下计时器的计时按钮，关闭电堆前按阻止按钮生涯数据，扫除累计时间可按扫除按钮 。
温度表：本教学平台有1个温度表，量程和误差划分是-19.9～99.9℃和±1％ 。用来反应情形温度 。
按钮
本教学平台有3个大按钮和3个小按钮 。
3个大按钮：划分用来控制仪表供电、电堆输出、负载通断 ；
3个小按钮：用来控制3组LED灯，凭证负载的要求选择1组、2组或3组LED灯 。
负载
线性负载：是一个变阻箱，阻值变换规模为0～99.9欧姆，阻值最小转变值为0.1欧姆 ；最大可遭受功率为50W 。
感性负载：是一个额定电压为12V,转速为340r/min的直流电机（发动车轮） 。
阻性负载：是一个由LED灯组成的阵列，分为红，黄，绿三块，每块额定电压12V，总功率为20W左右 。使用时划分按下各LED灯组小按钮，可以点亮各LED灯组，可凭证功率配合使用 。
DC/DC
本教学平台共有7个DC/DC电源�？� 。
1.HDW50-12S12（1个）：将燃料电池发出的直流电转换为12V±5％的直流电压，为负载和其他DC/DC供电（1个） 。手艺参数：输入电压规模9～18V，输出电压12V，输出电流4.2A，输出功率50W 。
2.HDN5-12S09（6个）：将12V直流电压转换为9V±5％的直流电压，给电流表、电压表、功率表及计时器供电 。手艺参数：输入电压12V，输出电压9V，输出电流400mA，电源输出功率5W 。
红外测温仪
用来丈量电堆温度，丈量规模-50℃-280℃ 。
包管丝
为了� ；け窘萄教ǖ闹饕考�，阻止一些由于人为的操作失误而导致的重大事故的爆发，我们在一些主要部件前加入了包管丝，详细规格如下：
电流表前的包管丝（1个）：熔断电流5A ；
功率表电流输入端包管丝（3个）：熔断电流5A ；
注重：包管丝并不是万能的，只是起到一个相对� ；さ淖饔�，在操作中应只管阻止人为的操作失误！
注重事项
请遵守本章列出的各项注重事项，这将有助于您清静而高效地事情，并� ；つ湍慕萄教� 。
翻开包装箱
检查包装盒中装箱单所列工具是否齐全 。
清静与保养
为了确保您的教学平台恒久使用且性能不至衰退，使用本教学平台时请思量下列因素：
请详阅本手册并遵照其所列的忠言及指示 。
第一次使用本教学平台时，请详阅本手册中基本操作一章 。
请勿在水或其它液体旁边使用本教学平台 。谨防水或液体泼撒在本教学平台上 。
不要重压或重击本教学平台，过大的压力或撞击可能导致其部件损坏或故障爆发 。请将本教学平台安排于平展稳固的外貌，以防摔落或震惊导致其严重受损 。
本教学平台外壳上的槽或开孔系透风用 。请勿阻挡这些开孔，以免系统过热 。请勿在近热源或灰尘的地方使用或存放本教学平台 。
燃料电池电堆和金属氢化物氢瓶是本教学平台的主要组成部分务必请您敬重，严禁磕碰、挤压 。
注重：面板电路图只是用来体现系统的原理而非真实连线图.
新能源体验馆
一、手艺参数：
1、 凭证建设计划，总修建面积约 120 平方米 。
2、 硅料、硅片、硅锭、电池片、太阳能非晶电池等等 ；
3、 太阳能杀虫灯、太阳能野营灯、太阳能手机充电器、太阳能台灯、太阳能 警示灯、太阳等帐篷灯、太阳能小汽车、农业大棚特质组件、太阳能浇灌系统、太阳能供氧器，月球模拟探寻车等等
4、 ★月球模拟探寻车参数：太阳能自动循迹发电车，带自动蔽障，循迹、遥 控功效，可长时间野外事情，无需电源充电，智能控制系统，集成 2 路蔽 障�？�，集成 2 路循迹�？�，集成驱动电路�？�，集成 2 路循迹�？樾藕� 放大电路等系统组成
5、 太阳能光伏电池的高效光电光热组件的手艺与产品的主要特点是使古板 光伏电池的现实年平均发电效率提高 15-30%，同时能提供 43℃左右的热 水为修建供暖及生涯热水，系统的太阳能综合使用效率抵达 55%以上，而系统本钱只增添 6%左右 。该系统相当于使太阳能光伏发电的综合本钱降低近一半，将会增进太阳能光伏工业的周全普及，可以说该手艺是使太阳能光伏发电手艺升级的革命性手艺，尤其在修建一体化上具有不可替换性 ；
6、 光伏体验馆小产品组装、光伏电池片生产流程展架、太阳能发电系统类型、 能源� ；悠挡シ拧⑻粝悼破战馑狄羝怠⑽蠢刺裟苌� ；
二、展墙展架展台要求
（1）工艺制作上，充分体现各功效区域、配套设施、周围景点，亮点区域要 重点描绘，加以完善 。
（2）灯光制作上，要接纳不可功效区域的展区划分设置差别色彩的灯光，与 多媒系一切接口，并与声音系统同步 ；灯光色彩要细腻，有划分区域的功效， 整体要有吸引力的完善视觉效果 。照明接纳 LED 和光纤灯光源 。
（3）情形制作上，投标人须出具新能源体验馆设计效果图 。
（4）详细要求
灯光：接纳 LED 制作的灯光，电路加阻燃套管� ；� 。接纳光纤灯制作的灯光， 用光导管从屋顶引光源进室内 。展台灯管要谴责部由展台自身处置惩罚解决 。展架灯光系统由差别比例、种种的冷、暖色调光源合成，形成强盛的视觉攻击力 。 各部分灯光系统可以自力演示，也可以同时亮起，应阻止灯光滋扰的问题 。 区域规模灯光系统要依据解说内容自力演示 。
（5）在设计、制作、装置上须充分思量清静方面的要求 。
（6）中标人在招标人确认设计计划后方可举行制作和施工 。
（7）所有质料均为环保质料 。
（8）光源优先接纳节能型产品 。
