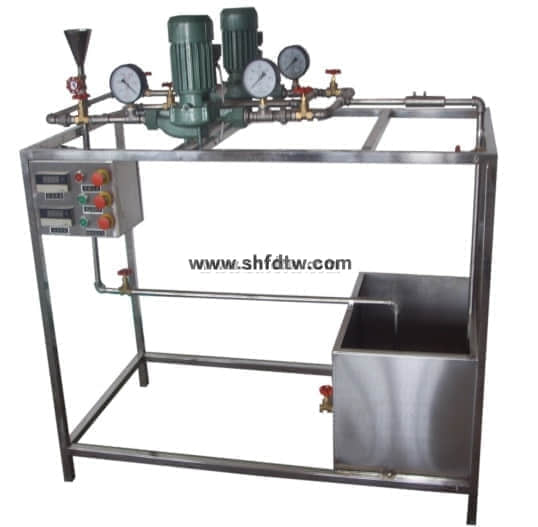

主要设置：
离心泵、蓄水箱、文丘里流量计、压力表、U型压差计、单相功率表、玻璃温度计、实验管道、阀门、自循环装置、不锈钢框架。

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、相识离心泵的结构、特征及操作 ；熟悉离心泵的事情原理。
3、掌握离心泵主要参数的测定要领 ，丈量一定转速下的离心泵特征曲线。
4、双泵串、并联实验及泵汽蚀实验。

手艺参数：
1、运行情形：温度0-40℃ ，相对湿度：≤90%RH ，电源：220V/50Hz�  ？梢涣僮�。
2、离心泵接纳管道离心泵 ，额定功率：370W ，转速：2800r/min ，吸程：8m ，效率：34% ，流量：2.5m3/h ，扬程：15m ，实验规模宽 ，能显着泛起空化汽蚀征象 ，数目2台。
3、压力表：表盘直径Φ100mm ，丈量规模0-0.4MPa ，精度1.5级。
4、真空表：表盘直径Φ100mm ，丈量规模-0.1-0MPa ，精度1.5级。
5、电念头功率接纳数字单相交流功率丈量仪表测得。
6、文丘里流量计流量：0～6 m3/h。压差规模：10~150KPa。
7、蓄水箱：容积约70L ，304不锈钢材质 ，当阻止供水开启灌泵阀时 ，可使泵运行时泛起汽蚀征象。
8、实验所用的流体-水为全循环使用设计 ，充分节约水资源。
9、电控箱 ，装有开关指示灯、功率表 ，对其中泵的功率举行显示。
10、框架及台面均为304不锈钢材质 ，结构紧凑 ，形状雅观 ，操作利便。
11、形状尺寸：1650×600×1500mm（长×宽×高） ，框架为可移动式设计 ，带脚轮及禁锢脚。
