TW-QY36便携式液压传动基础实训箱
一、手艺性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.5kVA
3.实训箱形状尺寸：550mm×350mm×230mm
4.定量齿轮泵：额定压力2.5MPa，额定流量 4L/min
5.交流调速电机：额定电压 AC220V，额定功率250W，额定转速1400r/min
您只要致电：021-55884001（袁司理）
我们可以解答 便携式液压传动基础实训箱 的相关疑问！
我们可以帮您推荐切合您要求的 便携式液压传动基础实训箱 液压传动实训箱 液压教学实验箱 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-90-2879-1.html
二、手艺要求

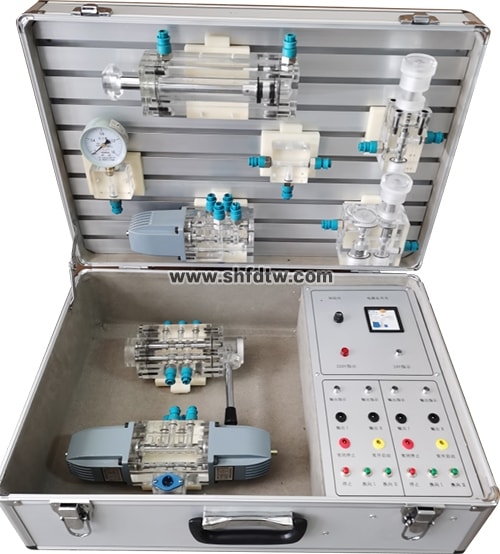

1.装置接纳�？榛杓�，液压系统回路建设在铝型材组建的平台上，电气控制部分接纳挂箱结构，泵站接纳透明有机玻璃设计，供/回油均接纳快速讨论毗连方法，可凭证实训需要随时替换操作所在。也可以直接安排理论课堂，边讲理论边演示行动及历程，增强加深对理论的明确。
2.液压元件接纳透明有机玻璃加工的阀体，阀芯结构及行动状态均可清晰可见，系统用油专门接纳工业红色液压油，系统运行时可清晰视察到液体的流向及液压元件阀芯的事情历程。
3.毗连软管接纳透明材质制作而成，配有关闭式快速讨论，可以举行系统的重复插拔毗连，操作利便，可靠性好。
三、基本设置及功效
1.装置由实训箱、实训工具、液压泵站、液压元件等组成。
|
序号 |
�？� |
名称 |
规格型号 |
数目 |
备注 |
|
1 |
基 础 平 台 |
电气控制实训箱 |
600mm×340mm×230mm |
1箱 |
|
|
2 |
实训工具 |
接纳：专用铝合金型材， |
1套 |
|
|
|
3 |
透 明 液 压 元 件 |
双作用液压缸 |
透明液压元件 |
1个 |
|
|
4 |
三位四通电磁换向阀（O型） |
透明液压元件 |
1个 |
|
|
|
5 |
直动式溢流阀 |
透明液压元件 |
1个 |
|
|
|
6 |
先导式减压阀 |
透明液压元件 |
1个 |
|
|
|
7 |
节约阀 |
透明液压元件 |
1个 |
|
|
|
8 |
压力表座 |
透明液压元件 |
1个 |
|
|
|
9 |
耐震压力表 |
量程0～1.6MPa |
1个 |
|
|
|
10 |
液 压 泵 站 |
油箱 |
透明有机玻璃 |
1套 |
|
|
11 |
交流调速电机 |
含调速器 |
1台 |
|
|
|
12 |
定量齿轮泵 |
CB-B6 |
1台 |
|
|
|
13 |
液压油 |
L-HL46号液压油 |
5KG |
|
|
|
14 |
电 气 控 制 部 件 |
调速器 |
调速规模：90～1400r/min |
1个 |
|
|
15 |
靠近开关 |
|
2个 |
|
|
|
16 |
其它 配件 |
电磁阀毗连线 |
|
1根 |
|
|
17 |
国标电源线 |
|
1根 |
|
|
|
18 |
配套工具 |
螺丝刀 |
十字 |
1把 |
|
|
19 |
运动钣手 |
0-150mm |
2把 |
|
|
|
20 |
资料 |
实训使用指导书 |
|
1本 |
|
2.实训装置基本设置及功效
四、实训项目
1、用手动换向阀的换向回路
2、用O型换向阀的换向回路
3、压力调定回路。
4、用减压阀的减压回路。
5、用溢流阀的调压回路。
6、进油节约调速回路。
7、回油节约调速回路。
8、变量泵调速回路。
9、自动控制换向回路。
