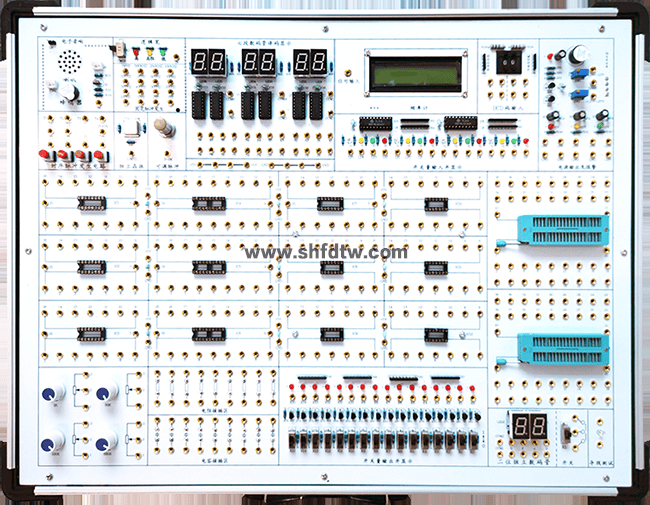

TW-X18 数字电路实验箱
实验箱由铝木合金箱体、高性能稳压电源、常用信号源和实验电路区组成。其中实验电路区接纳全开放模式，可凭证需求无邪设置实验电路，以知足差别条理学生的教学实验要求。
您只要致电：021-55884001（袁司理）
我们可以解答 数字电路实验箱 的相关疑问！
我们可以帮您推荐切合您要求的 数字电路实验箱 教学实验箱 数字型试验箱 数电原理实验箱 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-38-2884-1.html
一、手艺指标
1、实验电路事情电源：5V/2A一组、±12V/0.7A一组，-1.2V—-12V一组，+1.2V—+27V一组，每路设置包管丝一个，每路均带有短路�；ず头聪虮；さ缏�，其中+5V电源有过压�；ぁ⑶费贡；ず投搪繁ň妥远囟瞎π�，确保实验电路元件和人身清静。
2、常用信号源
1）时序脉冲爆发电路，提供顺序脉冲信号。并有二组正负单脉冲爆发电路，二组正单脉冲爆发电路。
2）0HZ～1MHZ一连可调时钟电路。
3）1HZ～1MHZ牢靠脉冲分16路输出，1HZ，2HZ，10HZ，100HZ，200HZ，300HZ，400HZ，500HZ，700HZ，800HZ，1KHZ，10KHZ，100KHZ，250KHZ，500KHZ，1MHZ。
4）10MHZ自力晶振。
5）16路开关量输入显示电路，输入端带�；すπ�。
6）16路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带�；すπ�。
7）6位七段LED共阴数码显示器，自带BCD码译码电路。
8）2位自力七段LED共阴数码管显示。
9）2组BCD码拨盘开关输出电路，输出端带�；すπ�。
10）音响输出控制电路，并带有蜂鸣器和喇叭输出装备。
3、测试小工具
1）提供三状态数字逻辑测试电路。
2）设计有导线测试电路一组。
3）0-50MHz液晶频率计一只。
4、实验电路区： 自力电路板设计，和实验信号源完全隔离，避免实验电路区接线时的误操作损坏主机箱。实验电路区设置如下：
1）设置开放式实验区，含IC14圆孔插座5只、IC16圆孔插座4只、IC20圆孔插座3只、IC40锁紧插座2只（兼容IC18-IC40等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器4个（1k、50K、100k、680K）、多个电阻、电容元件扩展区。
3)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及牢靠器件等已内部连好)作为实验毗连点、测试点，实验接线时，只要拿锁紧插头线相互毗连即可。
4) 1个扩展�？榈缏方尤肭撼叽绺魑�155×100mm，可选配牢靠线路实验�？�。学生可以举行立异性训练，以提高学生的头脑能力和下手能力。
5、配套实验用芯片近20片。
6、主板板材接纳2mm厚印制线路板制成，正面印有元器件图形符号和元器件及响应的连线，背面为印刷线路。
7、实验线路的毗连：所有信号引出接纳自锁紧式涂金插孔，永不氧化，雅观漂亮，实验导线毗连稳固可靠。
8、机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×148mm。
二、实验项目
基础实验
1. 晶体管开关特征、限幅器与钳位器
2. TTL集成逻辑门的逻辑功效与参数测试
3. CMOS集成逻辑门的逻辑功效与参数测试
4. 集成逻辑电路的毗连和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分派器及其应用
12. 使用门电路爆发脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
综合实验（需另配器件）
15. D/A、A/D转换器
16. 智力竞赛抢答装置
17. 电子秒表
18. 三位半直流数字电压表
19. 数字频率计
20. 拔河游戏机
