TWLY-79综合布线实训计划

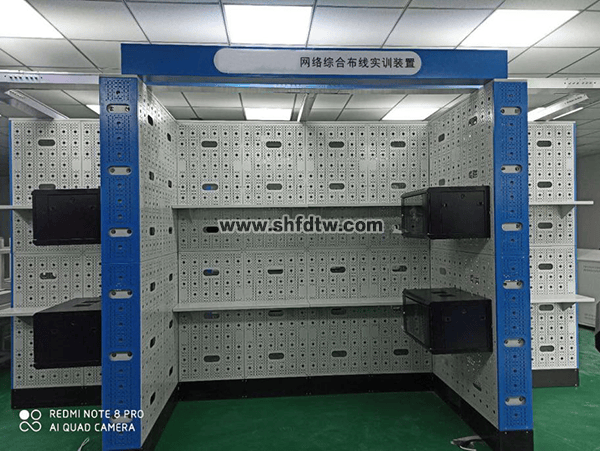

全钢结构的综合布线实训墙
一、产品手艺规格
形状尺寸：标准�？榛抡媲教�，才用全钢结构，可以组成种种结构，单组�？槌�1200mm×240mm×2600mm。
产品重量：500KG
产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模：每个实训墙面知足4-6名学生同时实训，每两个墙面形成1个�？長型区域，8个�？橹�8组学生32-48人同时或者交织举行综合布线7个子系统工程实训
实训项目：全钢结构大型模拟修建物（群）仿真实训装备，凭证1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训情形�？砂词笛槭揖匙杂纱罱��？梢酝本傩�8个事情区、水平、笔直、装备间、进线间、修建群等综合布线七个子系统布线实训�？梢跃傩凶≌畔⑾涞淖爸檬笛�，包括墙面明装，墙体中嵌入式装置等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
装置结构：等多种形状方法，凭证教学需要和实训室巨细举行自由搭建和组合。
您只要致电：021-55884001（袁司理）
我们可以解答 综合布线实训计划全钢结构的综合布线实训墙 的相关疑问！
我们可以帮您推荐切合您要求的 综合布线实训计划 全钢结构综合布线实训装置仿真墙 综合布线多功效实训墙 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-97-2942-1.html
二、产品特点
1）装置接纳全钢结构，模拟一栋修建楼宇内部真真相形，除可举行综合布线工程手艺实训外，也适合于智能楼宇安防监控实训使用。接纳2.0mm优质冷轧钢板，内置种种网络装备、插座、线槽、机柜等装置孔，包管20000次无尘重复操作；仿真墙内部接纳高强度龙骨支架支持，所有钢板通过高强度铆钉牢靠在龙骨支架上，墙面平整无任何凹槽，�？榛楹献爸�，装置可全关闭，也可凭证教学需求，实训装置背部全开放，学生可以直寓目到墙体的内部，可在墙体内部凭证教学需要，举行种种路由暗管装置�？墒用婊�6.24平方米。清静可靠，无尘化操作。如：8�？樽爸每赏被蛘呓恢Ｄ馔缱酆喜枷吖こ痰�8个事情区、8个装备间、8个笔直、8个水平、8个治理等子系统实训。�？榛杓�，能按课堂尺寸合理结构，适合恣意楼层装置。
2）装置专门为网络布线及应用工程手艺课程实训设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧钢板制造而成，外貌喷塑处置惩罚。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适适用M6螺丝快速装置网络机柜、线槽和线管等装备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大宗Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适适用M5、M4、M3螺丝装置和牢靠信息手艺类、物联网类、网络安防系统装置与维护类、电工电子类的装备和器材。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实训在背面装置螺母，也适合穿越装置100X50mm弱电桥架操作。
3）每个实训角区域装置有楼层模拟板+支架2套，模拟三层修建结构，每个角型区域配套2-3套，8个角共计16-24套6U实训机柜，冷轧钢板，结实耐用，机柜五面设有16个Φ25收支线孔，钢化玻璃门。
4）每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢结构，包括9英寸1U 6口超五类非屏障配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建种种网络永世链路、信道链路平台，能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功效
1）能够模拟举行多种综合布线路由设计和实训操作
2）能够举行种种线管、线槽的明装或者暗装方法的装置布线实训
3）能够模拟三层楼宇结构、团结配套机柜，可模拟综合布线系统七大子系统真实工程情形
4）团结易训其它实训装备，能够模拟种种双绞线、室内外光纤敷设、链路、端接测试实训
5）具有综合布线笔直系统、水平子系统、事情区子系统、装备间子系统等内容的展示功效

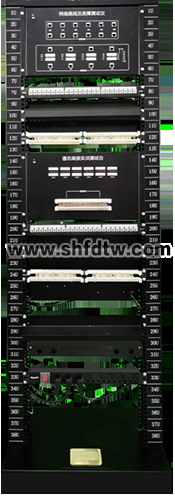

综合布线故障检测与维护实训装置
一、手艺规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套装备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通讯跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，形状尺寸：长0.6米，宽0.53米，高1.8米�；芟虏坑�4个地脚螺丝牢靠，包管装备牢靠，能够遭受实训打线攻击力。
2）6U机架式带彩色LED色块显示功效的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观一连显示端接毗连状态和线序，分48组共有96个发光色块，同时显示6根双绞线所有端接情形，直观判断通讯网络双绞线的跨接、反接、短路、断路等故障。测试效果以WIFI无线信号或者RS485传输至西席盘算机治理端软件中。
3）彩色LED显示功效的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45讨论两头压接线端接的毗连状态和线序。每根跳线对应8组16个彩色LED发光色块，直观一连显示毗连状态和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提醒灯，可快速同时检测出4根跳线压接情形。故障模拟演示功效，设置6组（准确、反接、跨接、断路、交织、短路）常见网络布线准确与故障类型。测试效果以WIFI无线信号或者RS485传输至西席盘算机治理端软件中。
4）3U光纤故障模拟箱1台，装有SC-SC、LC-LC适配器，模拟光纤的交织、开路等故障。
5）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功效，设置的LED指示灯具有一连和中止闪灼两种显示功效，直视察试种种光纤跳线和重大光纤链路通断。测试效果以WIFI无线信号或者RS485传输至西席盘算机治理端软件中。
四、实训功效
1）能够举行网络双绞线配线和端接实训，每台装备每次端接6根双绞线两头，每根双绞线两头各端接线8次，每次实训每人端接线实训共计96次。
2）可制作和丈量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及种别（屏障/非屏障、几类线、几芯线），压接是否准确，执行标准（568A或568B），故障类型等效果。
3）能够举行25对大对数电缆的端接原理和手艺实训。装备必需能够举行大对数电缆配线和端接实训，每台装备每次端接大对数电缆的两头，每次实训每人端接线100次。每芯线端接有对应的指示灯直观和一连显示端接毗连状态和线序，共有100个指示灯分50组，同时显示大对数电缆的所有端接情形，能够直观判断大对数电缆的跨接、反接、短路、断路等故障
4）能够8路多种光纤跳线和链路同时测试功效。
5）开放式机架的立柱具有桥架布线实训功效和装置网络插座功效。
6）装备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功效。
7）与网络配线架、通讯跳线架组合举行多种端接实训，仿真机柜内配线端接实训。
8）具有实训审核评定功效，装备内置WIFI无线信号或者RS485传输�？�，西席可通过上位机审核系统，实时监测多组学生实训情形，同时支持种种手艺大赛现场实验评判、治理、打印功效。

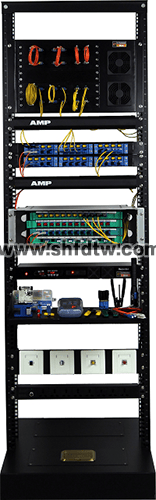

全光网配线端接实训装置
一、手艺规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套装备:6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、12口SC+12口ST组合式光纤配线架2台、48口SC光纤配线箱1台、光纤信息插座4个、机架式数码播放器1台、零件/工具盒1个、电源地插1套。
二、产品特点
1）装置选用19英寸开放式落地型机架，形状尺寸：长0.6米，宽0.53米，高1.8米�；芟虏坑�4个地脚螺丝牢靠，包管装备牢靠，能够遭受实训打线攻击力。
2）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功效，设置的LED指示灯具有一连和中止闪灼两种显示功效，直视察试种种光纤跳线和重大光纤链路通断。测试效果以WIFI无线信号或者RS485传输至西席盘算机治理端软件中。
3）设置48口光纤配线箱(ODF)、12口SC+12口ST组合式光纤配线架、多种光纤信息插座，能够同时搭建多路多种重大光纤链路，举行光纤熔接和冷接实训，光纤通讯工程施工装置与测试实训。
4）设置了常用工程器材，包括组合式光纤配线架，48口光纤配线箱，SC、ST、FC、LC等多种光纤耦合器，多种光纤信息插座等专业器件，抵达理论教学与工程相团结的优异效果。
5)本实训装备知足天下手艺大赛及天下职业院校手艺大赛“网络布线”赛项竞赛要求。
三、实训功效
1）装置可举行光缆配线和熔接实训、光纤性能测试实训
2）两个光纤配线架之间相互毗连举行熔接操作实训，也能与其它光纤配线架相互毗连举行熔接操作实训，既能装置室外光缆，也能装置室内光缆
3）能够举行光纤、光缆识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜拆装实训，盘纤操作实训
4）光纤跳线毗连操作实训，多模光纤性能测试实训，单模光纤性能测试实训
5）开放式机架立柱具有桥架布线实训功效和装置网络插座功效
6）装备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功效
7）具有实训审核评定功效，装备内置WIFI无线信号或者RS485传输�？�，西席可通过上位机审核系统，实时监测多组学生实训情形，同时支持种种手艺大赛现场实验评判、治理、打印功效。
铜缆展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩恣意调解展示质料悬挂位置。下部储物柜，对开门，内部安排多层隔板，用于存储耗材。
2）所有展品配套标署名称，精明易辨，便于视察学习。
3）配有照明系统，雅观节能。
4）可选配智能语音教学系统，西席可自行增删录制教学内容，互动教学，实训完善团结。
二、手艺参数
形状尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
事情情形：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示质料
UTP5e双绞线，UTP6类双绞线，STP5e类双绞线，STP6类双绞线， UTP5e类跳线，UTP 6 类跳线，2芯电话线，4芯双绞电话线，大对数线缆（25对），大对数线缆（50对），大对数线缆（100对），75?铜轴电缆（75-5），UTP5e类信息�？�，STP5e信息�？�，UTP 6 类信息�？�，STP 6 信息�？�，电话�？�，UTP 5e RJ45水晶头，STP 5e RJ45水晶头，UTP6 RJ45水晶头3个，STP6类RJ45水晶头；BNC接口75-5 3个，电话头，地弹插座，单口，双口，四口面板，底盒，标记环等。

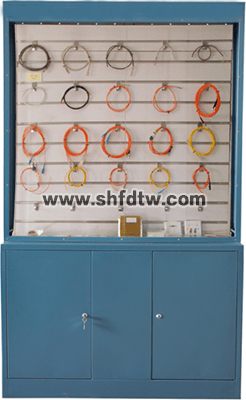

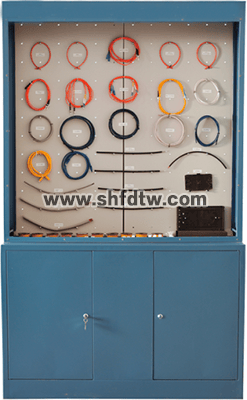

光缆展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩恣意调解展示质料悬挂位置。下部储物柜，对开门，内部安排多层隔板，用于存储耗材。
2）所有展品配套标署名称，精明易辨，便于视察学习。
3）配有照明系统，雅观节能。
4）可选配智能语音教学系统，西席可自行增删录制教学内容，互动教学，实训完善团结。
二、手艺参数
形状尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
事情情形：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示质料
多模四芯（62.5/125）室外光纤，多模四芯（50/125）室外光纤，多模四芯（62.5/125）室内光纤，多模四芯（50/125）室内光纤，多模六芯（62.5/125）室外光纤，多模六芯（50/125）室外光纤，多模六芯（62.5/125）室内光纤，多模六芯（50/125）室内光纤；多模ST-SC光纤跳线，单模ST-SC光纤跳线，多模LC-SC光纤跳线，单模LC-ST光纤跳线，多模MT-RJ－ST光纤跳线，单模FC光纤跳线；ST、SC、FC、LC耦合器；光纤绕线盘，8口光纤盒等。

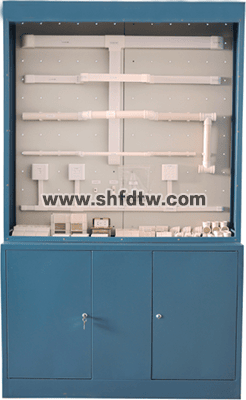

配件展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩恣意调解展示质料悬挂位置。下部储物柜，对开门，内部安排多层隔板，用于存储耗材。
2）所有展品配套标署名称，精明易辨，便于视察学习。
3）配有照明系统，雅观节能。
4）可选配智能语音教学系统，西席可自行增删录制教学内容，互动教学，实训完善团结。
二、手艺参数
形状尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
事情情形：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示质料
60PVC线槽/阴角/阳角/直角/堵头/三通，40PVC线槽/阴角/阳角/直角/堵头/三通，辅助质料，20PVC线槽/阴角/阳角/直角/堵头/三通，Φ40PVC线管/弯头/讨论/三通/管卡，Φ20PVC线管/弯头/讨论/三通/管卡，种种塑料线扎，M6螺丝等。

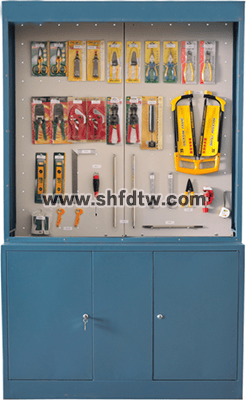

工具展示柜
参考图片
一、产品特点
1）全钢柜体，柜体上部为展柜，推拉式玻璃门，柜内装有10mm×10mm中心间距38mm孔板一块，专用挂钩恣意调解展示质料悬挂位置。下部储物柜，对开门，内部安排多层隔板，用于存储耗材。
2）所有展品配套标署名称，精明易辨，便于视察学习。
3）配有照明系统，雅观节能。
4）可选配智能语音教学系统，西席可自行增删录制教学内容，互动教学，实训完善团结。
二、手艺参数
形状尺寸：1200mm×500mm×2000mm
电 源：单相三线～220V±10% 50Hz
事情情形：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜0.5KVA
重 量：80Kg
三、柜内展示质料
网络施工常用工具展示柜质料包括：RJ45/RJ11组合钳，浅易打线器，单口打线器，剥线钳，手工锯，钢锯条，活扳手，尖嘴钳，螺丝刀，卷尺，弯管器，PVC管子割刀，水平尺，不锈钢角尺，横向开缆刀，米勒光纤钳，开夫拉铰剪，光缆增强筋剪断钳，电缆钳，电话�？榇蛳咂�，网络通断测试仪等。

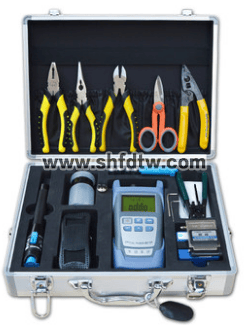

光纤冷接与测试工具箱
参考图片
（1）光功率计 1 个，光缆测试用。
（2）红光笔（5公里） 1 个，光源和光缆通断测试用。
（3）皮线光缆开剥皮钳 1 把，皮线光缆剥外皮专用工具。
（4）光纤切割刀 1 把，用于切割光纤。
（5）凯夫拉多用铰剪1把，剪断室内光缆、皮线光缆用。
（6）光纤剥皮钳 1 把，适用于剪剥光纤的各层�；ぬ�。
（7）酒精棉收容盒1个，用于收容放弃光纤碎屑。
（8）光纤切割偏口钳1把，用于切割光纤。
（9）老虎钳1把，用于切割光纤增强筋。
（10）工具盒1个，收容冷接剩余杂物。

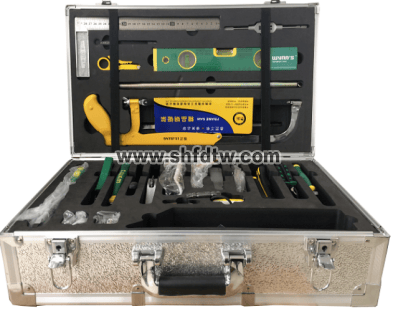

综合布线工具箱
参考图片
包括以下25项工具：
（1）网络压线钳，RJ45口/RJ11口2把；
（2）网络打线钳（单口）2把；
（3）2米钢卷尺-2把，丈量长度；
（4）活络扳手，150mm(6寸)2把；
（5）螺丝刀6*150十字头，带磁性2把；
（6）壁纸刀，裁割用2把；
（7）手持锯弓和配套钢锯条1套；
（8）钢锯条5根；
（9）能手测试仪1个；
（10）9V电池1个；
（11）线管剪，PVC管裁断用1把；
（12）老虎钳，夹持物件1把；
（13）尖嘴钳，整理5对毗连块用1把；
（14）欧式斜嘴钳1把；
（15）铰剪1把；
（16）镊子1把；
（17）不锈钢角尺300mm 1把；
（18）条形水平尺230mm 1把；
（19）弯管器Φ20 1把；
（20）盘算器1个；
（21）十字批头2个；
（22）压线钳1把；
（23）五对打线刀1把；
（24）剥线器2把；
（25）开模工具箱。
