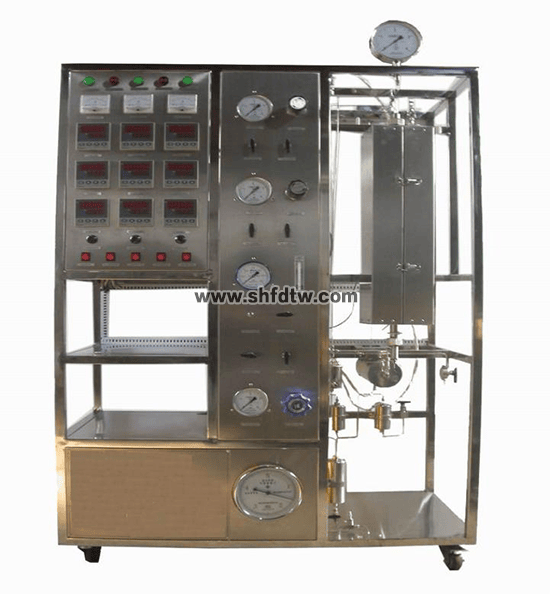

TW-GY338甲醇制烯烃反应实验装置

9001cc金沙以诚为本(中国)有限公司官网

您只要致电：021-55884001（袁司理）

我们可以解答 甲醇制烯烃反应实验装置 的相关疑问！

我们可以帮您推荐切合您要求的 甲醇制烯烃反应实验装置 甲醇制烯烃装置 化工实验装置 化工教学装备 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-121-2944-1.html

手艺指标

说 明

装置功效

1、用于牢靠床教学和工艺数据的测定。

2、科学研究催化剂评选及寿命试验。

3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

主要设置

牢靠床反应器、预热器、加热炉、混淆器、冷凝器、气液疏散器、质量流量计、转子流量计、湿式气体流量计、加料泵、压力表、温控仪表、温度传感器、管道阀门、不锈钢框架及控制柜。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需设置1～2个接所在（清静地及信号地）。

手艺参数

1、小型管式牢靠床反应器：φ20×550mm，316L不锈钢材质 ；热电偶套管，φ3mm，内插Φ1mm热电偶 ；催化剂装填量：5-30ml ；最高使用压力，0.3MPa.

2、反应器加热炉：ф280×550mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。最高使用温度，900℃。

3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置 ；使用温度：室温-400℃，使用压力，常压。

4、2 路气体管路，由调理阀、单向阀、流量计、压力表等组成。2路质量流量计控制计量，0~200SCCM（流量规模可按用户要求选配），流量自控，N2标定，准确度：±1%F.S ；1路玻璃转子流量计（用于吹扫）计量，0~500ml/min。

5、加料罐:体积1000ml，材质：石英玻璃，数目1个。

6、液体混淆器：50 ml，材质：316L不锈钢，数目1个。

7、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。

8、气液疏散器：500mL，316L卫生级不锈钢。

9、加料泵：蠕动泵，转速规模0.1～50rpm，流量：0.2-10ml/min，数目1台。

10、湿式气体流量计：额定流量：0.2m3/h，容积：2L，精度：±1%。

11、不锈钢防震指针压力表0-0.4MPa，数目3个。

12、温度传感器：K热电偶，显示分度0.1℃。

13、管路阀门：316L不锈钢细密卡套管和阀门。

14、智能温控仪：30段时间程序控制功效，支持多种热电偶和热电阻输入规格，具备自整定和数字滤波功效，具有崎岖温报警功效，控温精度0.25级，区分率 0.1℃。数目：3块。

15、温度智能显示系统1套：先进�？榛杓�，丈量精度0.25级，区分率 0.1℃。

16、304不锈钢仪表柜：各项操作及温度、流量、压力的显示、调理、控制全在控制柜面板举行。

17、电器：接触器、开关、泄电� ；た掌�。

18、形状尺寸：1500*550*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。

19、工程化标识：包括装备位号、管路流向箭头及标识、阀门位号等工程化装备理念配套，使学生处于清静的实验操作情形中，学会工程化管路标识认知，作育学生工程化理念。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

气体流量

质量流量计

数字流量显示仪

手动调理

液体加入量

蠕动泵

数字流量显示仪

转速调理

预热温度

K型热电偶

数字温度控制仪

调压�？�

加热炉温度

K型热电偶

数字温度控制仪

调压�？�

反应温度

K型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无
