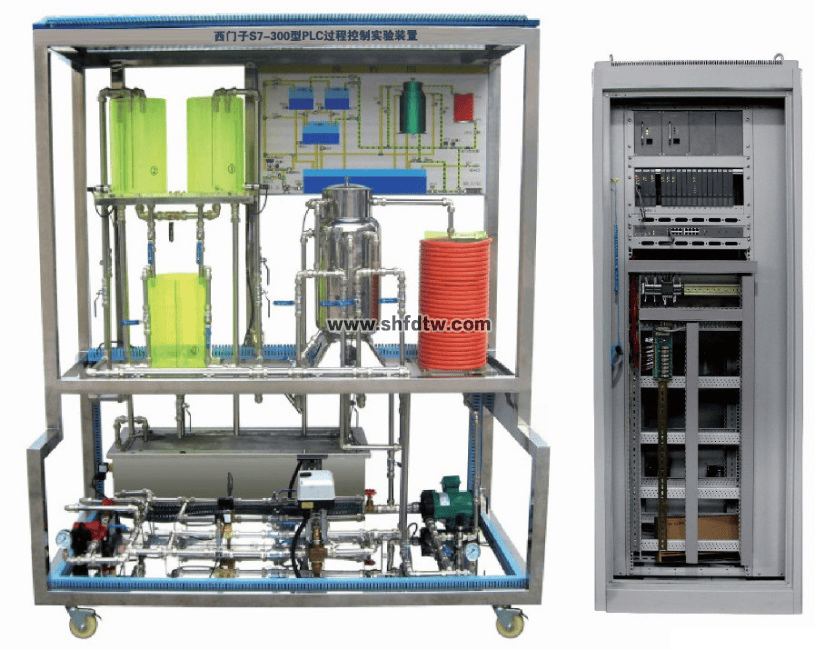

TW-CK09 综合型历程控制实验装置
该实验装置包括一组三容有机玻璃水箱 ，每个水箱均装有液位传感变送器；同时具有两路供水系统 ，一起由德国循环泵、调理阀、电磁流量计组成 ，另一起由变频器、德国循环泵、涡轮流量计组成 ，通过阀门切换 ，任何一组供水可以抵达任何一个水箱 。
您只要致电：021-55884001（袁司理）
我们可以解答 综合型历程控制实验装置 的相关疑问！
我们可以帮您推荐切合您要求的 综合型历程控制实验装置 历程控制综合实验装备 历程控制实验装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-69-2955-1.html
另外 ，该实验装置专门设计了一只常压电加热锅炉 ，以完成温度控制实验 。该电加热锅炉由锅炉、防干烧装置组成 。锅炉分内胆和夹套两层 ，内胆由电加热器提供热源 ，由一起供水系统提供水源 ，锅炉内胆装有防干烧装置以确保装备清静；夹套由一起供水系统提供冷却水 。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温顺夹套水温 。锅炉内胆和夹套均装置有热电阻测温元件 。
别的 ，该实验装置还专门设计了一只强制对流换热器 ，用以完成传热温度控制实验；与此同时 ，用户可选配纯滞后盘管 ，用以完成纯滞后赔偿控制、内�？刂频仁笛� 。
一、系统组成
1、控制工具
不锈钢储水箱
有机玻璃三容水箱
不锈钢带夹套电加热锅炉
强制对流换热器
纯滞后盘管
2、系统动力装备
德国循环泵
电加热管
3、检测传感器
扩散硅压力液位传感变送器
涡轮流量计和流量积算仪
电磁流量计
Pt100热电阻温度丈量变送器
4、执行机构
单相可控硅调压装置：用于调理电加热管的加热功率；
电动调理阀：用于调理一起供水的流量；
变频器：通过调理离心泵的转速以控制另一起供水的流量 。
5、控制系统
学生实验控制台（柜）
带485通讯数据收罗与控制的A/D与D/A转换�？�；
数字仪表控制器： AI818智能调理仪；
西门子S7-200系列可编程控制器 。
6、软件系统
DDC系统实验软件；
仪表系统实验软件；
西门子PLC系统的组态软件与实验软件；
MCGS5.5监控与组态软件 。
7、装备其他指标
供电电源：交流电 ，单相三线220V
*大功耗：3.0KW
装备尺寸：1450×700×1900
二、实验系列
1、液位控制系列实验
三容液位工具特征测试
三容液位工具的单回路PID控制
三容液位工具的位式控制
上下水箱液位的串级控制与抗滋扰性测试
中下水箱液位的串级控制与抗滋扰性测试
上、中、下水箱的三闭环液位串级控制与抗滋扰性测试
上下水箱液位双回路工具特征的获取
上下水箱液位的双回路控制
上下水箱液位的解耦控制
2、温度控制系列实验
锅炉夹套温度与内胆温度双回路工具特征的获取
锅炉夹套温度与内胆温度的双回路控制
锅炉夹套温度与内胆温度双回路的解耦控制
纯滞后盘管出口温度的工具特征测试实验
纯滞后盘管出口温度的单回路控制实验
盘管出口温度与锅炉内胆温度的串级控制
盘管出口温度的单回路SMITH赔偿控制
盘管出口温度与锅炉内胆温度的串级SMITH赔偿控制
盘管出口温度的单回路内�？刂�
盘管出口温度与锅炉内胆温度的串级内�？刂�
3、自主设计开发控制系统实验
基于MCGS实时数据库 ，并借助于MCGS剧本程序与中控教仪公司提供的规范程序 ，师生可自主设计开发具有小我私家创立性的控制系统 ，例如神经元控制、专家控制、自顺应控制等现代控制要领；
基于数据收罗与控制�？樗峁┑氖淙胧涑鍪凳笔� ，学生可直接接纳Visual Basic或Visual C++自由结构控制系统 ，使学生体验盘算机控制系统的组成与实现方法 ，并在现实应用中提升其编程与调试能力 。
