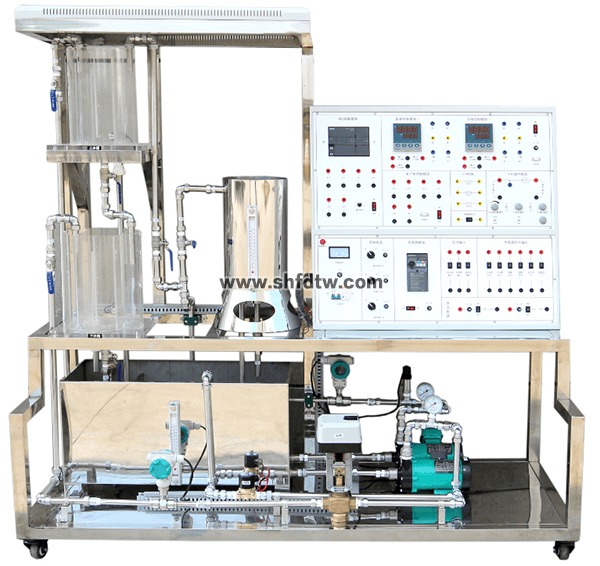

TW-CK29 历程控制综合实验装置
一、概述
1、历程控制综合实验装置（Process Control System ，简称PCS） ，是模拟现代工业生产历程中常见的物理量 ，诸如温度、压力、流量、液位等参数 ，对其举行丈量、控制 ，剖析历程参数转变特征 ，研究历程控制纪律(如PID控制)的教学实验装备 ，历程控制综合实验装置选用智能化的工业用仪器仪表 ，靠近工业现实 ，使用清静 ，运行稳固 ，维护简朴 ，性价比优越。历程控制综合实验装置荟萃多种控制方法 ，再现现实工业现场使用的控制手段 ，接纳声光报警系统 ，并提供用户更友好的二次开发接口。
您只要致电：021-55884001（袁司理）
我们可以解答 历程控制综合实验装置 的相关疑问！
我们可以帮您推荐切合您要求的 历程控制综合实验装置 历程控制实训装备 历程控制教学实验台 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-69-2977-1.html
2、历程控制综合实验装置可知足“自动调理原理” ，“历程控制” ，“控制仪表” ，“自动检测手艺与传感器”,“盘算机”及相关课程的教学实验需求 ；
3、历程控制综合实验装置可作为有关企业手艺职员、仪表操作职员、系统运行监控职员的实习、培训实验装备。
二、产品结构与特点：
1、分体式设计 ，�？榛樽笆浇峁� ，可以凭证差别的需要选择、PLC控制 ，仪表控制,模拟PID控制,单片机和盘算机控制组成差别的控制系统。含有通例水箱检测控制装置、锅炉加热装置。
2、二水箱设置 ；双路供水系统。
3、实验柜完全洞开设计 ，内部器件所有可视 ，有利直观教学和维护。
4、人性化设计 ，配有储水箱 ，进排水自控装置 ，减轻实验职员劳动强度。为实验文明操作提供条件。
5、装置的仪表、部件均选用现代化手艺工业级产品 ，智能化水平高。精度好 ，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
6、清静度高 ，系统配有泄电� ；� ，带� ；ぬ椎淖ㄓ檬笛榈缭戳� ，及温控箱避免无水加温自动控制等 ，力争� ；と松怼⒆氨盖寰�。
7、开放度好 ，在西席指导下 ，学生可视察、可自己下手加入操作、可自行编程举行验证、可凭证纪录的实时曲线举行理论剖析等。
8、锅炉加热程控� ；は低常�
（1）加热电路加有包管管举行过载� ；� ，并具有防干烧� ；すπ� ；
（2）锅炉加热内胆加由水位液位� ；ぷ爸� ，水位不抵达一定的高度 ，控制系统不可控制可控硅调压器事情。
三、系统手艺参数:
1.事情电源：单相三线 220V±5% 50Hz ；
2. 整机容量：<5KVA
3.控制信号：电压0～5V ；电流4～20MA;
4.形状尺寸：1720mm×730mm×1600mm
5.上位盘算机组态软件
6.可以同时对三个参数举行收罗 ，好比 ，一组测流量 ，一组测温度 ，一组测压力 ；
7.重量：实验台+实验架 ，约重250Kg
四、系统主要设置及功效先容（以下为单套设置清单）
|
序号 |
名 称 |
规格、参数 |
数目 |
|
1. |
实训平台 |
实训工具台架所有接纳不锈钢框架 |
1套 |
|
2. |
实训屏 |
提供实验所需的单相AC220V电源 ，总电源由带泄电� ；さ目掌乜刂� ，另控制屏内部设有电流型泄电� ；て� ，配有泄电报警指示灯和告警复位按钮 ，清静性切合国际标准。实训装置的电网电压由一只指针式交流电压表监示。通过钥匙开关和启�？刂瓢磁� ，使强电系统的操作更为清静利便 ，举行实训时钥匙开关钥匙由先生保管 ，等检查无误时由先生翻开钥匙开关。并设置有执行元件输入输出接口、模拟量信号输入输出接口。所有信号接口均接纳国际标准的IEC信号接口。执行机构接口有单相可控硅移相调压装置、三相不锈钢磁力泵及电加热管组成。并将工具系统各传感器检测及执行器控制信号同面板上的插座相连 ，便于学生自己连线组成差别的控制系统。 |
1套 |
|
3. |
电脑桌 |
型材和钣金结构 ，用于安排盘算机 ，下方装有万向轮。尺寸：560mm×600mm×1020mm。 |
1张 |
|
4. |
控制工具 |
包括2只上水箱、下水箱和储水箱。上、下水箱接纳优质有机玻璃 ，结构包括缓冲槽、事情槽、出水槽 ，用以完成液位相关实验 ，水箱容积17.5*10-3m3接纳优质有机玻璃 ，水箱底部均接有压力传感器。储水箱由不锈钢板制成 |
1套 |
|
5. |
HONEYWELL智能电动调理阀 |
等百分比特征内置侍服放大器,稀土永磁同步电机,体积小,力矩大.事情电压 24VAC ，输入电流4-20mADC |
1只 |
|
6. |
单相磁力 |
无走漏 ，低噪音 ，单相 220VAC ，90W。 |
1台 |
|
7. |
三相磁力泵 |
无走漏 ，低噪音 ，三相220VAC ，180W ，扬程8米。 |
1台 |
|
8. |
交流变频控制（日本三菱） |
接纳日本三菱公司的FR-D720S-0.4K-CH型变频器 ，控制信号输入为4～20mADC或0～5VDC ，交流220V变频输出用来驱动三相磁力驱动泵。 |
1台 |
|
9. |
温控调压�？�+散热器 |
全隔离单相交流可控硅调压�？� ；控制信号：4-20mADC。 |
1套 |
|
10. |
加热环 |
功率：1800W ，220VAC。 |
1只 |
|
11. |
扩散硅压力变送器（液位） |
选用美国NovaSensor原装入口的扩散硅隔离探头。0.5级精度 ；输出信号：选4-20mADC（二线制） ；讨论及外壳质料：不锈钢（1Cri18Ni9Ti）。 |
2只 |
|
12. |
压力变送器 |
选用美国NovaSensor原装入口的扩散硅隔离探头。0.5级精度 ；输出信号：选4-20mADC（二线制） ；讨论及外壳质料：不锈钢（1Cri18Ni9Ti）。 |
1只 |
|
13. |
Pt100温度传感器及温度变送器 |
Pt100：A级 ；温度变送器：0.5级精度 ，0-100℃。 |
1套 |
|
14. |
涡轮流量计及流量变送器 |
（1）量程：选0-1200L/h ；（2）输出信号：4-20mADC ；（3）精度：0.5级。 |
2套 |
|
15. |
单片机控制 |
4模拟量输入 ，2模拟量输出 |
1套 |
|
16. |
PID调理器控制 |
硬件模拟PID控制挂箱由给定信号源、比例积分微分设定旋钮以及PID调理回路组成 ，以上组成部分均由硬件给出行动 ，可完成单/双闭环控制实验。 |
1台 |
|
17. |
智能仪表控制系统 |
AI 808P智能仪表 |
2台 |
|
18. |
PLC控制系统 |
接纳西门子S7-200 SMART主机CPU SR20(自带以太网通讯口) ，设置一个4入/2出模拟量�？镋M AM06 ，可完成所有单通道输出、多通道输入控制实验。 |
1套 |
|
19. |
继电器 |
小型继电器 |
1只 |
|
20. |
电磁阀 |
电磁阀作为电动调理阀的旁路 ，可以实现阶跃和脉冲滋扰 ，通过手动阀开度可调理阶跃和脉冲滋扰的巨细。 |
1只 |
|
21. |
液面探头 |
|
2只 |
|
22. |
配有24v直流稳压电源 |
提供直流24V电源 |
1只 |
|
23. |
带护套手枪式毗连导线及配件 |
—— |
1套 |
|
24. |
网络控制软件 |
上位机软件 |
1套 |
|
25. |
PLC编程软件 |
PLC的编程情形软件 ，通过通讯电缆线使PLC与盘算机使用本软件建设通讯关系后 ，使用本软件可以对PLC的所有功效举行编程 ，对编写好的程序举行下装 ，对已运行程序举行在线编程或监控等。 |
1套 |
五、系统能完成的实验项目
1.实验装置的基本操作与仪表调试
2.压力变送器的零点迁徙和性能测试实验
3.单容自衡水箱的工具特征测试实验
4.双容自衡水箱的工具特征测试实验
5.温度位式控制实验（智能仪表控制、PLC控制 ，共有两种模式）
6.温度一连控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制 ，共有四种模式）
7.智能仪表控制实验
8.单容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制 ，共有四种模式）
9.双容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制 ，共有四种模式）
10.流量定值控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制 ，共有四种模式）
11.单容水箱压力PID控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制 ，共有四种模式）
12.单回路控制系统的质量研究
13.串级控制辖档同接实验
14.液位串级PID控制实验
15.盘算机控制系统
16.单片机控制系统
17.PLC上下水箱液位串级控制实验——使用PC/PPI通讯电缆、MCGS组态软件
18.液位流量串级控制实验——使用PC/PPI通讯电缆、MCGS组态软件
19.基于MATLAB的单回路PID控制实验
20.基于MATLAB的串级PID控制实验
