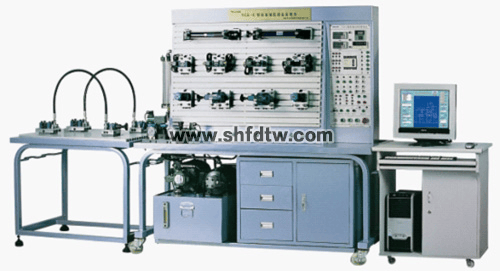

TW-QY41 智能型液压综合实验台


   智能型液压综合实验台（液压实训台）由操作台、辅助平台组成 ，不但能完成液压传动课程的设计性、创立性、综合性实验 ，并且特殊适用于液压工程测试 ，元件性能测试 ，对教学、科研、检测具有极为强盛的支持 ，是液压学科中的学者、专家、工程手艺职员的得力助手。

您只要致电：021-55884001（袁司理）

我们可以解答 智能型液压综合实验台 的相关疑问！

我们可以帮您推荐切合您要求的 智能型液压综合实验台 液压实验装置 气动液压实训台 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-90-2981-1.html


9001cc金沙以诚为本(中国)有限公司官网


一、实验项目

1、常用液压元件的性能测试实验；

2、液阻特征性能测试实验

3、液压回路组态画面演示及控制实验；

4、液压传动基本回路实验；

5、可编程控制器（PLC）电气控制实验 ，机电液一体化控制实验；

6、液压传动系统组成树模演示实验；

7、液压传动各元、部件结构及事情原理观摩、拆装实验。

二、性能及特点

1、液压泵站接纳变量叶片泵、定量叶片泵 ，与电器控制相团结 ，能控制事情介质温度 ，回路中有多个滤油器 ，凭证滤芯的型号 ，过滤精度的差别 ，能较准确的控制油液精度。

2、实验操作台接纳立式结构 ，配有辅助平台,装置面积大 ，操作面接纳T型铝合金型材制作 ，能举行快速拼装实验 ，可凭证实验项目原理图 ，选用响应的元件快速组成液压实验回路 ，通过电磁换向阀行动的控制和相关液压阀的调理举行实验。

3、实验平台操作面接纳T型铝型材制作 ，学生能在平台上做扩展性实验。

4、液压系统接纳双泵系统,在一个实验台上可同时供两组学生做实验。

5、液压系统温度接纳风冷却器控制。

6、电器控制系统不但能完成基本控制功效 ，并且有多种控制系统。

7、电源� ？榇嘈沟绫；ぁ⑹涑龅缪�380V/220V ，对地泄电电流凌驾30mA即切断电源；电气控制接纳直流24V电源 ，并带有过压�；� ，避免误操作损坏装备。

8、控制柜设计具有人性化 ，测试软件具有强盛的测试功效及多种资助。

9、设置了完整的种种型传感器 ，包括压力传感器、流量传感器、温度传感器、转速传感器、位移传感器 ，以知足各项实验参数测试的需要。

10、液压元件均配有铝合金过渡底板（铝合金底板+工程塑料� ？椋� ，可利便、随意地将元件安顿在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。

三、控制测试系统

1、实验台的盘算机控制测试系统由盘算机、数据收罗卡、接口板、传感器和电磁阀等组成。

2、系统软件的界面是用美国NI公司的LabVIEW开发的 ，软件界面直观性强 ，操作利便 ，功效齐全 ，交互性好 ，除具有实测功效以外 ，还具有虚拟教学的功效 ，西席可以使用界面提供的数据窗口输入差别的数据 ，得出差别的剖析曲线 ，从而做到多种设置的理论剖析。

3、控制测试系统实现实验室参数（压力、流量、转速、位移等）的自动数据检测 ，自动处置惩罚、存储、自动天生实验报告和打印输出等功效。

4、系统能实现回路电磁阀的自动控制 ，提高了实验台操作的自动化和智能化水平。

5、系统可同时举行6个二位电磁阀的控制。

四、手艺参数

液压站部分：

电念头型号：M3P4H523；

额定功率：2.2KW；

额定转速：1440r/min（2台）；

变量叶片泵：VA1-12F-A3

额定排量：6.7ml/rev；

*高事情压力：7Mpa（1台）；

定量叶片泵：FA1-11-FR；

额定排量：11ml/rev；

*高事情压力：7Mpa（1台）；

风冷却器：压力1.4Mpa；

流量：20L；

功率：65W（1个）；

温控仪：XMTD数显调理仪（1个）智能型液压综合实验台（液压实训台）由操作台、辅助平台组成 ，不但能完成液压传动课程的设计性、创立性、综合性实验 ，并且特殊适用于液压工程测试 ，元件性能测试 ，对教学、科研、检测具有极为强盛的支持 ，是液压学科中的学者、专家、工程手艺职员的得力助手。
