TWB-202全集成工业自动化培训装置

一、产品概述

该装置是凭证人力资源和社会包管部制订的培训及国家职业标准审核纲要内容 ，适当增添新手艺 ，凭证职业教育培训、职业手艺判断和实训教学要求而研制的 。适合职业院校、职业培训学校、职教中心、判断站/所对可编程序控制系统设计师的四、三、二级开展培训及手艺判断 。

您只要致电：021-55884001（袁司理）

我们可以解答 全集成工业自动化培训装置 的相关疑问！

我们可以帮您推荐切合您要求的 全集成工业自动化培训装置 工业自动化实训装备 工业自动化实训装置 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-80-2990-1.html


9001cc金沙以诚为本(中国)有限公司官网

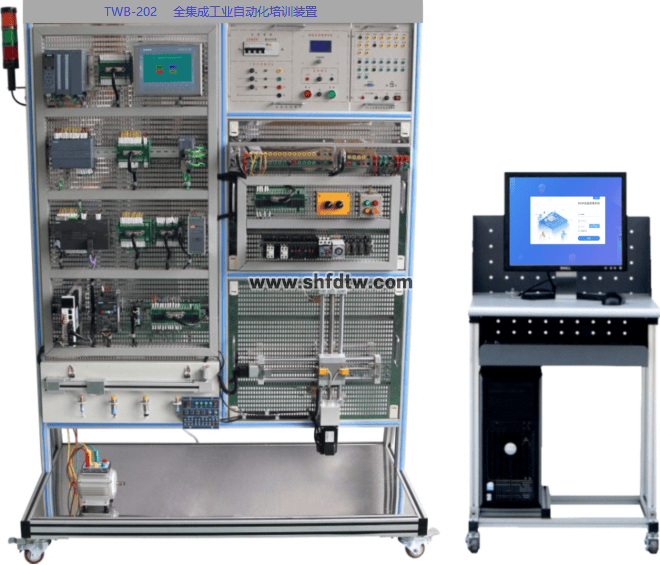

（参考图片 ，不含电脑）

二、研发配景

1.该装置是凭证人力资源和社会包管部制订的培训及国家职业标准审核纲要内容 ，适当增添新手艺 ，凭证职业教育培训、职业手艺判断和实训教学要求而研制的 。

2.工业迅速生利益置器要求一直提高 ，教学需要与时俱进装备要一直升级 ，而教学还需要从基础学起 ，同时知足需要实验室建设重复会导致铺张资金和实验室空间 。

3.一个产品需要多种加工工艺 ，导致工业现场装备错纵重大 ，一个主机不可完成所有事情 ，需要多个站点举行相互配合完成 。

4.差别条理的审核需要差别装备 ，不可有机的举行团结 ，有些实训完成后无法举行考量检查学生的接受水平 。

三、装置特色

1.实训建设理念为一次性建设 ，本装备接纳通用型宽展口 ，所有主机的I/O口都可通过扩展口引出 ，可以用于插接式训练 ，也可举行线接式实操训练；还设有两块可拆卸的网孔板可对差别条理的学生举行审核 。

2.在主机选型方面由中型S7-1200系列PLC再到大型S7-1500系列PLC ，周全笼罩了西门子常用PLC类型 ，主机可以通过并口毗连到实训区举行实训 ，可从基础小型PLC最先学起 ，再到中型PIC,最后到大型PLC ，由简到繁的学习理念让学生容易接受 ，学习起来越发驾轻就熟 。

3.接纳� ？樽楹鲜浇峁� ，含开关量、模拟量、变频调速、触摸屏、通讯� ？榈� ，配套MCGS工控组态监控软件 ，实现仿真化、信息化实训教学 。

4.项目实训� ？椋菏褂孟衷诘浞兜目杀喑炭刂破骷白芟呤忠胀瓿啥怨ひ瞪械浞栋咐哪Ｄ夤ぞ摺⑹滴锬Ｗ又械穆呒⒛Ｄ狻⒗獭⒃硕鹊目刂� 。

5.仿真实训教学：通过虚拟情形实时显示PLC运行状态 ，模拟工业现场控制 ，可以举行编程训练、程序编写测试等功效 。

6.� ？榛缦低常和缃峁怪饕晌髅抛又骰鶶7-1500、S7-1200组成 ，凭证工业中西门子PLC应用历程构建了一个工业网络 ，网络通讯涉及RS485通讯、DP主从站通讯、以太网通等多层网络通讯 。

1手艺参数

1.1输入电源：三相四线（或三相五线）～380V±10%  50Hz

1.2 装置容量：＜1.5KVA

1.3形状尺寸：1200mm×750mm×1900mm

1.4清静�；ぃ壕哂行沟缪埂⑿沟缌鞅；ぷ爸� ，清静切合国家标准

2手艺要求

2.1可视化单位：接纳西门子KTP700人机界面 KTP700BASIC PN；1个HMI基本型色彩 PN ，基本面版 ，按键和触摸操作 ，7“ TFT 显示屏 ， 65536 色 ，PROFINET 接口；1个适用于10/100MBIT/S 的非治理型工业以太网交流机；所有I/O口均接纳插接和端接两种方法 。

2.2工业远程IO单位：选用西门子新一代工业漫衍式远程I/O系统ET200SP；1根 标准装置轨道, 长度: 483 mm；1个 Profinet Net网络接口� ？�；1个 数字量输入� ？� 8输入24VDC/0.5A；1个 数字量输出� ？� 8输出24VDC/0.5A；2个 RJ45总线适配器；2个 底座单位 ，类型 A0, 2个疏散的馈电终端 (数字量/模拟量） 24VDC/10A；所有I/O口均接纳插接和端接两种方法 。

2.3 PLC实训套装：1、音乐喷池模拟控制  2、答题器模拟控制  3、装配流水线的模拟控制 4、十字路交通灯模拟控制  5、自动轧钢机模拟控制 6、天塔之光/电视塔电波模拟控制、PLC实训套装二：1、自动送料装车/传送带模拟控制  2、多种液体混淆装置/搅拌机模拟控制 3、自动售货机模拟控制 4、水塔自动供水模拟控制  5、邮件分拣模拟控制 、PLC实训套装三：1、基础输入/输出实验  2、四层电梯自动控制  3、中心继电器 。

2.4 运动控制工具：提供一套西门子伺服电机 ，西门子子伺服驱动器 ，支持多种通讯方法 ，设置一个以太网口 ，支持位置控制 ，速率控制 ，转矩控制 。直线轴承一套 ，丝杠一套 ，光杆一套 ，按钮开关四个 ，传感器3个

*2.5控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入 ，10路晶体管输出24 V直流 ，2路模拟量输入0 - 10V DC或0 – 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB；模拟输出� ？� 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA；以太网电缆；工程组态软件wincc（含授权）；数字量输入输出� ？� 8输入24V DC/ 8输出继电器；电源� ？� ，输入：120/230V AC ，输出：24V DC/2.5A；所有I/O口均接纳插接和端接两种方法 。

2.6实训装置接纳立式网孔开放结构 。

2.7变频控制工具：提供西门子变频器G120C一台 ，功率0.37KW ，电压380V ，支持6路数字量输入 ，4路输出 ，两路模拟量输入和输出 ，一台三相异步电机 ，功率180W
