TW-JD21 微弱信号检测实验综合装置

一、产品特点

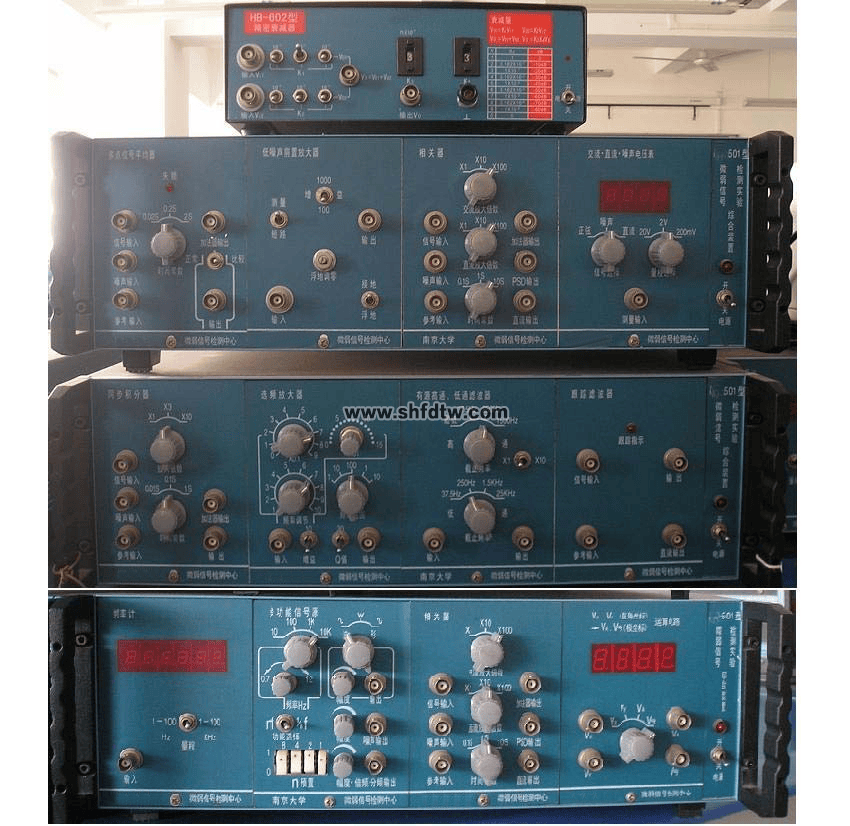

    微弱信号检测实验综合装置由十多个单位实验盒和几个配有电源的插入式机箱组成 。通过组合 ，能开设十多个微弱信号检测的教学实验 。通过差别的实验部件盒组合 ，可以倾轧差别的实验或组成差别类型的微弱信号检测仪器 。能利便、经济地倾轧学生要掌握的微弱信号检测手艺的基本实验 。同时也可以用这些组件组成一个完整的锁定放大器、同步积分器和多点信号平均器等等 。

您只要致电：021-55884001（袁司理）

我们可以解答 微弱信号检测实验综合装置 的相关疑问！

我们可以帮您推荐切合您要求的 微弱信号检测实验综合装置 微弱信号检测实验装置 教学实验装备 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-91-2993-1.html


9001cc金沙以诚为本(中国)有限公司官网

二、配套仪器

序号

仪器实验盒

数目A型

数目B型

1

相关器（PSD+低通滤波器）实验盒

1 件

2 件

2

宽频带相移电路实验盒

1 件

1 件

3

同步积分器实验盒

1 件

1 件

4

多点信号平均器部件实验盒

1 件

1 件

5

选频放大器实验盒

1 件

1 件

6

多功效信号源实验盒

1 件

2 件

7

有源高通、低通滤波器实验盒

1 件

1 件

8

低噪声前置放大器实验盒

1 件

1 件

9

交流、直流、噪声电压表实验盒

1 件

1 件

10

频率计实验盒

1 件

2 件

11

跟踪滤波器实验盒

1 件

1 件

12

相位丈量与指示实验盒

1 件

1 件

13

直角坐标分量（VI ，VQ）到极坐标分量（VA ，Vφ）变换电路实验盒

无

1 件

14

综合实验机箱与电源

3 件

4 件

15

细密衰减器

1台

1台

三、手艺参数

1、频率规模： 10Hz——10KHz

2、测试电压规模：1μV——1V

3、波形： 正弦波、方波、三角波

4、选频 Q 值：3、30

5、倍频、分频数：倍频：1——15 ，分频：1——1/15

6、抑制噪声能力：≥100 倍

7、抑制不相关能力：≥800 倍

8、前置放大器噪声电压：≤ 5nV/HZ

9、电压表丈量功效：直流、交流、噪声

10、相位丈量规模：0°——360 °

说明：由于实验室有 A ，B 两个组合设置的部件差别组合 ，都配备细密衰减器 ，因此可以倾轧上述十多个微弱信号检测手艺方面的实验 。由于这些实验中 ，有些实验需要两个相关器实验盒、两个多功效信号源实验盒、两个频率计实验盒及 VI ，VQ —VA ，Vφ 变换电路实验盒 。B 组合的设置能更利便地倾轧有关实验 。

四、实验项目

1、相关器的研究及其主要参数丈量

2、同步积分器的研究及其主要参数丈量

3、多点信号平均器原理实验

4、锁定放大器原理实验

5、跟踪滤波器实验

6、锁定放大器性能测试实验

7、用锁定放大器丈量低频点噪声电压的实验

8、锁相电压表原理实验

9、跟踪选频放大器实验

10、选频放大器原理及其性能测试实验

五、参数及使用

1、电源： 接通电源输入线 ，220V 50Hz ，按下电源开关 ，电源指示灯点亮 ，预热 2 分钟 。

2、多功效信号源

（1）爆发 1－10kHz 正弦波、三角波、方波信号 。

（2）通过波形选择可以选择输出正弦波、三角波、方波信号 。

（3）通过频率粗调 10、100、1000、10000 四档、细调频率 0.7－12 选择输出频率 。

（4）调理倍频 nf 和分频 1/nf 以及 n 预置来选择倍频和分频输出 ，倍频和分频预置数由 4 位二进制开关选择 ，*大为 15 ，*小为 1 ，由倍频、分频端口输出 。

（5）通过调理噪声幅度 ，可以获得差别幅度的噪声输出 ，由噪声输出端口输出 。

 3、频率计

（1）用于看待测频率举行计数 ，六位数字显示 。

（2）手艺量程分两档 0－1000Hz 和 1000－100000Hz 。

4、宽带移相器

（1）宽带移相器用于对输出信号举行移相 。

（2）移相规模为 0o－360o 可调 ，由粗协调细调两部份组成 。粗调分 0o、90o、180o、270o 四档

（3）细调可移相 0o－100o ，与粗调组合可以实现 0o－360o 移相同时系统设有失锁指示 。

（4）移相后的信号同相和正交输出端口输出 。

5、相位差计

（1）相位差计用于丈量输入信号和参考输入信号的相位差 。丈量频率分两档划分是：0.3－3kHz 和 10－300Hz 。同时微挪用于调理失锁状态下的锁定 。

（2）功效档位用来选择丈量和锁定两个事情状态 。

6、低噪声前置放大器

（1）有输入和数出两个端口 ，由于对微弱信号举行低噪声前置放大 。

（2）浮地调零已锁定用于校准浮地丈量时的零输入－零电位输出 ，校准时功效键置短路 。丈量时功效键置丈量 ，放大器增益分 100、1000 两档 。

（3）丈量类型分浮地和接地两种 。

7、有源高通、低通滤波器

（1）用于对信号举行可选测的频带举行滤波 。

（2）高通滤波频率由高通频率选择档位：*低、37.5Hz、250Hz、1500Hz 四档和 X1、X10 档位综合组成举行选择 。

（3）低通滤波频率由低通频率选择档位：37.5Hz、250Hz、1.5KHz、25KHz 四档组成 。

8、跟踪滤波器

（1）跟踪滤波器是用一个与待测信号频率 fs 相等的参考信号 ，频率为 fR =fs ，去控制跟踪滤波器 ，使跟踪滤波器的中心频率自动调理在待测信号频率上 ，从而能抑制待测信号频率之外的其他频率信号和噪声滋扰 。

（2）其输入有一个信号输入和一个参考信号输入端 ，输出有跟踪滤波输出和跟踪滤波直流输出 ，同时尚有一个跟踪指示灯 。

9、多点信号平均器

（1）多点信号平均器是一种信号处置惩罚装置 ，能从较强的滋扰和噪声中提守信号 ，依据时域特征的取样平均来改善信噪比 ，复现被噪声淹没的信号波形 。其控制面板如图所示：

（2）其对应的输入端有信号输入、噪声输入和参考输入 。本组合�？榛股栌惺甘� 。

（3）多点平均的时间常数选择由 0.2S、2S、20S 三个档位 ，可凭证待测信号特征举行无邪选择 。

（4）其输出端有多点平均加法器输出和多点平均器输出 ，多点平均输出可由档位开关正常、较量选择输出 ，用以视察信号通过多电平均器后转变的特征 。

10、同步积分器

（1）同步积分器是一种同步滤波器 ，它能在滋扰中提取微弱信号 ，具有很强的抗滋扰能力 。

（2）同步积分器的输入由信号输入、噪声输入、参考输入三个输入端组成 。

（3）关于输入信号的放大倍数档位有 X1、X3、X10 三个档位供选择 ，选择原则是凭证输入信号的巨细 。同步积分时间常数有 0.001S、0.01S、0.1S 三个时间档位供选择 ，选择积分时间常数的原则主要凭证被测信号的频率 。

（4）同步积分器的输出端有加法器输出 ，主要用于和数学运算举行较量 ；同步积分输出 ，用以指示信号巨细 。

 11、相关器

（1）相关器由相敏检测器和低通滤波器组成 ，是锁定放大器的焦点部件 ，其控制面板如图所示：

（2）同步积分器的输入端由信号输入、噪声输入、参考输入三个输入端组成 。

（3）关于输入信号的放大倍数由交流放大倍数决议 ， 档位有 X1、X10、X100 三个档位供选择 ，选择原则是凭证相关器的动态特征 。

（4）关于直流信号的放大倍数由直流放大倍数决议 ， 档位有 X1、X10、X100 三个档位供选择 ，选择原则是团结相关器的动态特征选择 。

（5）积分时间常数有 0.1S、1S、10S 三个时间档位供选择 ，选择的主要原则是信号特征 。

12、交流、直流、噪声电压表

（1）交流、直流、噪声电压表主要用于丈量交流、直流和噪声电压的巨细 。

（2）丈量历程中注重被测信号的特征 ，通过信号选择开关完成 ，划分有：正弦、噪声、直流三个功效选择开关 。

（3）量程选择划分有 200mV、2V、20V 三个档位开关 。

13、细密衰减器
