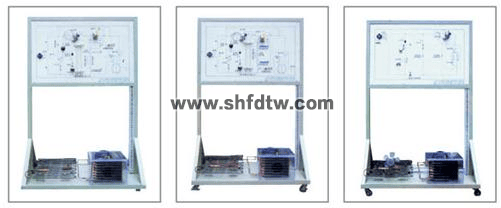

TW-JD34 制冷电路电气控制实训装置
一、产品概述：
本装置洞开式设计 ，装置有制冷管路装备 ，配种种电路原理图实训板 ，并将电路所需的电器元件装置在实训板上 ，学生可凭证电路原理图的要求举行制冷电路的接线实训、制冷回路相关指示数据的剖析、制冷回路常见故障剖析等。适用于技工院校、职业学校作为制冷基本手艺的实训。
您只要致电：021-55884001（袁司理）
我们可以解答 制冷电路电气控制实训装置 的相关疑问！
我们可以帮您推荐切合您要求的 制冷电路电气控制实训装置 制冷电气实训装备 制冷电路电气控制实训台 制冷电路电气控制实训装备 制冷电 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-91-3006-1.html
本实训装备主要以制冷管路、冰箱实训电路等器件为实训平台 ，学生可凭证电路原理图的要求举行制冷电路的接线实训。完成制冷电路的接线实训、制冷回路相关指示数据的剖析、制冷回路常见故障剖析等实训。适用于技工院校、职业学校作为制冷基本手艺的实训。
二 特点（以直冷冰箱为例）
（1）实训装置直观展示了直冷冰箱的系统结构、事情原理 ，可以清晰的视察到制冷循环系统结构及主要部件的实物 ，便于教学演示解说及学生对课本知识的明确掌握。别的 ，管路中设有视液镜可视察制冷剂状态 ；各段管路接纳颜色标示 ，利便学生识别 ，其中高压管路为红色 ，低压管路为蓝色。
（2）实训柜集直冷式、电冰箱于一体 ，电冰箱系统真实完整,结构清晰、紧凑 ，与现实冰箱制冷系统、电气系统一致。同时可知足对直冷式、电冰箱实训的要求
（3）系统接纳真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等） ，与现实装置接轨。
（4）装置设有直冷式冰箱电气控制线路接线区域 ，可完成差别启动方法的运行模式 ，有利于学生将理论应用于现实 ，并作育学生现实操作下手能力。
（5）可设置模拟故障 ，学生凭证工艺剖析故障可能爆发的缘故原由 ，确定故障爆发的规模 ，并举行排故。有利于开展手艺判断、审核事情。
三、产品组成
1． 直冷电冰箱制冷系统
实训台提供冰箱制冷压缩机、直冷式蒸发器、钢丝式冷凝器（17档）、冷凝电扇（间凉风机）、照明灯及门开关、准时化霜时间继电器、赔偿电热丝、赔偿开关、温控器（WDF型、WPF型）化霜温控器（-5℃ ） ，除霜温度包管丝（65℃ ）、双金属片热� ；ぜ痰缙鳌TC启动器、重锤启动器、毛细管、电磁阀。
2．仪表
（1）交流电压表1只：丈量规模0～250V,精度1.5级 ，用于监测电源电压。
（2）交流电流表1只：丈量规模0～5A,精度1.5级,用于视察系统启动电流及正常事情电流。
（3）温度表1只：接纳PT100传感器 ，三位半数显 ，用波段开关举行切换 ，可划分丈量冷冻室温度、冷藏室温度、冷凝器入口及出口温度。
（4）真空压力表2只：丈量规模为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3． 故障设置�？�
（1）实训台设计有自动故障扫除盒 ，学生通过对应电气控制原理图检测并找到故障后 ，只需通过操作故障扫除按钮即可将对应故障扫除。
（2）实训台设计有自力的故障设置系统 ，且种种故障征象均模拟现实故障情形 ，实现了电路现实故障的全模拟 ，更利于学员对现实电气控制电路的相识及现实故障情形的熟悉。
四、实训内容
4.1 初级技工基本手艺实训
（1） 专用工具的操作
（2） 制冷系统管件焊接
（3） 制冷系统试压及检漏
（4） 制冷系统抽真空及充注制冷剂
4.2 中级手艺实训（设计、装置、调试及磨练）
（5） 电冰箱电气线路器件的熟悉和丈量
（6） 直冷式电冰箱电气控制线路接线及系统运行
（7） 直冷式电冰箱维修实训及故障剖析
4.3 电冰箱故障磨练
（10） 门灯开路
（11） 复合门开关公共端开路
（12） 电扇电机开路
（13） 门开关开路
（14） 赔偿开关开路
（15） 化霜温控器开路
（16） WDF温控器H-L两头开路
（17） WDF温控器L-C两头开路
（18） WPF温控器L-C两头开路
（19） 化霜时间继电器BW-BK两头开路
（20） 化霜温度包管丝开路
（21） 赔偿电热丝开路
（22） 化霜电热管开路
（23） � ；ぜ痰缙骺�
（24） PTC启动器开路
（25） 系统脏堵
（26） 系统冰堵
五、主要手艺参数：
1.输入电源：AC220V±5% 50Hz
2.额定电流：5A
3.情形温度：-5℃~40℃
4.相对湿度：≤90%（25℃）
5.形状尺寸：1000×600×1200mm
6.装备重量：50kg
