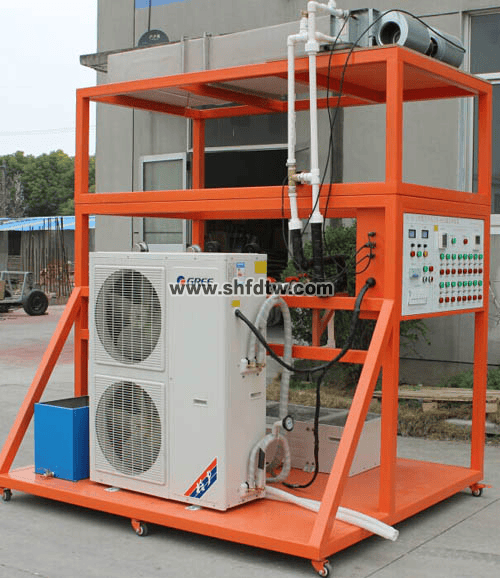

TW-JD52 冷水式中央空调实训装置

一、主要功效

冷水式中央空调实训装置可让学生举行水管式中央空调系统故障诊断和维修手艺实训。该装备凭证制冷和空调运用与维修的《制冷中央空调装置的装置操作与维修》、《制冷中央空调自动化》等课本设计。通过中央空调各组成部件与系统的结构、作用、原理认知；中央空调系统运行治理与维护；中央空调系统的测定与磨练及相关清静操作手艺等实训，作育学心理论联系现实的素质，使学生抵达职业标准中央空调系统操作员、制冷工、高级技师实训审核响应的实操能力。顺应于职业校、技工校等用于制冷中级、高级、技师等教学实训、审核等。

您只要致电：021-55884001（袁司理）

我们可以解答 冷水式中央空调实训装置 的相关疑问！

我们可以帮您推荐切合您要求的 冷水式中央空调实训装置 冷水系统控制实训装置 冷水式空调实训装备 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-91-3024-1.html


9001cc金沙以诚为本(中国)有限公司官网


二、主要特色

1、真实的场景，真实的装备，按教学要求，将制冷系统、水系统、空气系统、电气系统一体化。

2、可完成从基本手艺到高级维修的多条理训练，具有工位，4人一套装备，训练质量高。

三、手艺参数

1、电源：三相五线AC380V±10%  50Hz

2、事情情形：事情情形：温度-10℃~+40℃  相对湿度≤85%  海拔≤4000m

3、压缩机输入功率：3P  输入功率：3kw

4、清静�；ぃ何⒌缒宰远刂�，具有温度控制和流量、崎岖压、过电流、电源过欠压、防冻等功效

5、水泵扬程>10m，水泵流量：1.6m3 /h

6、噪音dB:<60dB

四、系统组成

中央空调训练装置有制冷系统、水系统、空气系统、电气系统、支持系统…组成.

1、制冷系统

全关闭压缩机、风冷冷凝器、热力膨胀阀、蒸发器、四通换向阀

2、水系统

冷媒水泵、补水阀、风机盘管、水流开关、压力表、温度表、阀门管道、排气阀、过滤器、定压罐

3、空气系统

风机盘管、静压箱、风管、风口、电动风阀

4、电气系统

主机控制器、风机盘管控制器、控制箱、配电箱、温度传感器、压力开关

5、支持系统

用于支持或吊装主机、水管、电线、控制器、风机盘管、风道、风口等，接纳活毗连的形式拼装而成。详细结构凭证现场现真相形确定。

五、实训项目

1、制冷工具实训

2、制冷系统故障处置惩罚实训

（1）缺氟

（2）氟过多

（3）四通换向阀故障

（4）冷凝器梗塞

（5）压力开关故障

（6）室内温度传感器开路

（7）室外温度传感器开路

（8）冷凝电扇继电器故障

（9）压缩机继电器故障

（10）电源故障

（11）微电脑控制板故障

（12）主控制器故障

3、中央空调冷煤水系统故障处置惩罚实训

（1）水流开关故障

（2）管道堵

（3）未排气

（4）风机盘管故障

（5）风机盘管温度控制器故障

（6）风机盘管电动阀故障

（7）水泵故障

（8）补水阀故障

（9）管道泄露故障

4、中央空调冷水机组调试实训

（1）风机盘管电气接线与调试

（2）冷水机组电气接线与调试

（3）空调系统上水调试

（4）空调系统功效调试

（5）空调系统送风温度测试与调解

5、中央空调水管路毗连实训

6、风管式空调机组电路实训
