TW-QY54型智能液压综合实验台
该液压实验台由操作台、高压泵站、控制台（带电脑桌）三大件组成，不但能完成液压传动课程的设计性、创立性、综合性实验，并且特殊适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强盛的支持，是液压学科中的学者、专家、工程手艺职员的得力助手。
您只要致电：021-55884001（袁司理）
我们可以解答 智能液压综合实验台 的相关疑问！
我们可以帮您推荐切合您要求的 智能液压综合实验台 液压实验装置 智能型液压实训台 液压试验台 相关产品！
找不到所需产品 ？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-90-3111-1.html
一、实验项目
1、常用液压元件的性能测试实验 ；
2、液阻特征性能测试实验
3、液压回路组态画面演示及控制实验 ；
4、液压传动基本回路搭接实验 ；
5、可编程控制器（PLC）电气控制实验，机电液一体化控制实验 ；
6、液压传动系统组成树模演示实验 ；
7、液压传动各元、部件结构及事情原理观摩、拆装实验。
8、PLC软件仿真演示实验
二、实验内容
1、液压元件性能测试实验（带智能软件测试）
（1）溢流阀静态性能实验
溢流阀主要静态性能的测试，包括：调压规模丈量、压力振摆丈量、压力偏移丈量、压力损失丈量、卸荷损失丈量、启闭特征丈量等
（2）溢流阀动态性能实验
溢流阀压力阶跃响应特征曲线的测试和溢流阀动态特征各参数（稳态压力、卸荷压力、压力峰值、卸压时间、压力幅值、压力超调量、升压时间、过渡时间等）
（3）减压阀的静态性能实验
减压阀的静态特征参数（调压规模、压力振摆、压力偏移等）测试 ；减压阀入口-出口特压力性曲线的测试 ；减压阀出口压力-流量特征曲线的测试
（4）减压阀的动态性能实验
减压阀的压力阶跃响应特征曲线的测试 ；减压阀动态特征各参数（稳态压力、卸荷压力、压力幅值、压力超调量、压力峰值、过渡时间、升压时间、卸压时间等）
（5）液压泵性能测试实验
液压泵的空载性能测试，液压泵的功率特征实验，液压泵的效率特征(机械效率、容积效率、总效率)测试
（6）节约调速回路性能实验
变负载速率－负载特征和功率特征的测试 ；恒负载工况下，功率特征的测试。（进油节约调速、回油节约调速、旁路节约调速、进油调速阀调速的特征测试）。
（7）液压缸的特征测试 ；
最低启动压力的测试实验 ；液压缸的负载效率测试实验。
（8）液阻特征性能测试
薄壁小孔液阻特征测试，细长小孔液阻特征测试，环形误差液阻特征测试
（9）马达的特征测试 ；
液压马达的空载性能测试，马达功率特征测试实验 ；马达效率特征测试实验。
2、液压组态仿真演示与控制实验50种

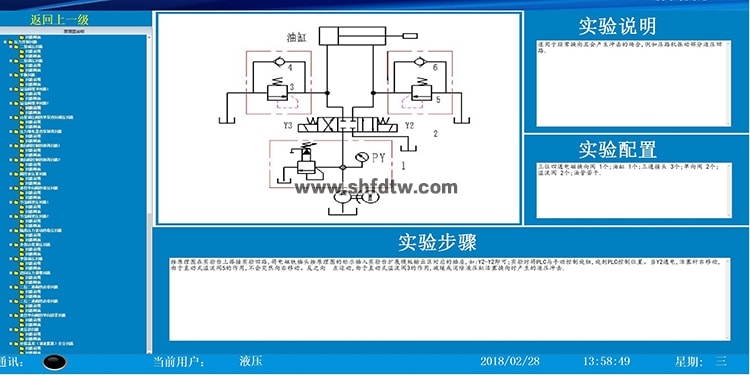

本装备配套接纳北京力控7.0正版组态仿真控制软件，带加密狗，不限时，不限次，提供了全套液压回路三维立体动态的模拟演示与控制，能在盘算机里提供液压回路搭接原理图（包括实验说明、实验设置、实验办法）、液压元件三维动画演示图（包括装配动画演示、剖面旋转动画），提供PC控制与外地仿真控制两种控制模式，并且能同步控制真实液压回路的行动，还可以清晰看到用差别颜色演示液压回路油路的事情动态，可以真实模拟油路在差别节约阀启齿，系统压力等情形下的运行情形。使学生能更直观地学习和相识实验内容，实现了实验历程的虚拟可视仿真。
三、实验项目
1.速率控制回路
（1）进油节约调速回路 （2）回油节约调速回路
（3）旁路节约调速回路 （4）差动毗连增速回路
（5）节约阀的换接回路 （6）节约阀控制的同步回路
（7） 双向节约调速回路 （8）压力控制的差动毗连回路
（9）节约阀控制的双程同步回路 （10）二次进给事情回路I
（11）二次进给事情回路II （12）液控单向阀与节约阀实现速率换接回路
(13）节约阀缓冲回路 (14）速率换接回路
2.压力控制回路
（1）二级减压回路 （2）二级调压回路
（3）平衡回路 （4）溢流阀控制缓冲回路 I
（5） 溢流阀缓冲回路 II （6）用远程调压阀的单泵双向调压回路
（7）压力继电器双泵卸荷回路 （8）电磁换向阀控制卸荷回路I
（9）电磁换向阀控制卸荷回路II （10） 阀控液压源回路
（11）节约阀卸压回路 I （12）节约阀卸压回路 II
（13）隔离压力波动的稳压回路 (14）多级远程调压回路
（15）单级减压回路 （16）双向压力调解回路
（17）二位三通阀的启� ；芈� （18）二位二通阀的启� ；芈�
（19）用液压单向阀的单向锁紧回路 （20）液压锁回路
（21）情形温差清静回路
3.偏向控制回路

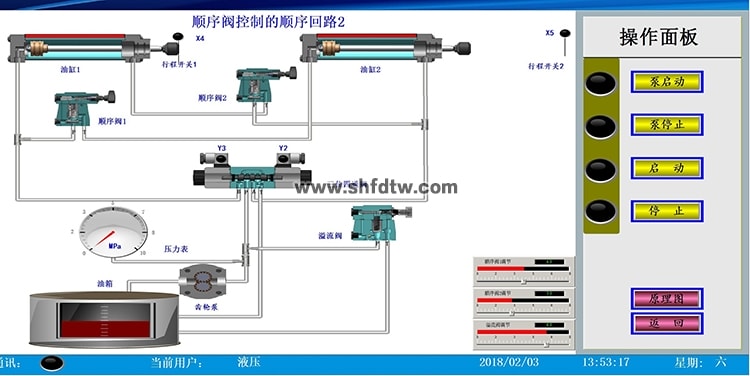

（1）顺序阀控制的顺序回路I （2）顺序阀控制的顺序回路II
（3）压力继电器控制的顺序回路 (4）靠近开关控制的顺序回路
（5）二位四通换向阀换向回路 （6）手动换向阀换向回路
（7）三位四通换向阀自动换向回路 (8）双缸互锁回路
（9） 单向阀防滋扰回路 （10）顺序阀防滋扰回路I
（11）顺序阀防滋扰回路II （12）串联液压缸同步回路
（13）顺序阀隔离压力回路 （14）双缸串联控制回路
4.可编程控制器（PLC）电气控制实验，机电液一体化控制实验
1）PLC的指令编程，梯形图编程的学习 ；
2）PLC编程软件的学习及使用 ；
3）PLC与盘算机的通讯，在线调试、监控 ；
4）PLC在液压传动控制中的应用以及控制计划的优化。
四、性能及特点
1、液压泵站接纳定量叶片泵、齿轮泵以及蓄能器，与电气控制相团结，能自动（手动）控制事情介质温度。液压站装有多个滤油器，凭证滤芯的型号，过滤精度的差别，能较准确的控制油液精度。
2、回路中设有梗塞、高温、高压等报警系统，实时提醒系统异常情形。
3、实验操作台接纳平台式结构，装置面积大，操作面接纳T型铸铁平板，液压元件接纳快速拼装结构，可凭证实验项目原理图，选用响应的元件快速组成液压实验回路，通过电磁换向阀行动的控制和相关液压阀的调理举行实验。
4、实验平台操作面接纳铸铁平板制作，学生能在平台上做扩展性实验。
5、液压系统接纳双泵系统,在一个实验台上可同时提供两组差别压力和流量来知足差别的实验要求。
6、电气控制系统不但能完成基本控制功效，并且有多种控制系统。
7、清静性强：带有电流型泄电� ；�，带有过流� ；�，避免误操作损坏装备 ；带相序� ；�，当断相或相序改变后，切断回路电源避免电机反转。电气控制接纳24V直流清静电压。
8、设置了完整的种种型传感器，包括压力传感器、流量传感器、温度传感器、转速传感器、位移传感器，以知足各项实验参数测试的需要。
9、装备接纳标准的工业用液压元器件，性能可靠，所有液压阀接纳国际先进标准的力士乐手艺液压元件 ；
10、接纳快速而可靠的毗连方法，特殊的密封接口，包管实验组装利便、快捷，拆接不漏油，清洁清洁。
五、手艺参数
电念头: 额定功率：11KW 额定转速：1440r/min
定量叶片泵： 额定排量：16ml/rev 最高事情压力：21Mpa
齿轮泵： 额定排量：16ml/rev 最高事情压力：25Mpa
七、盘算机控制测试系统
1、系统硬件组成

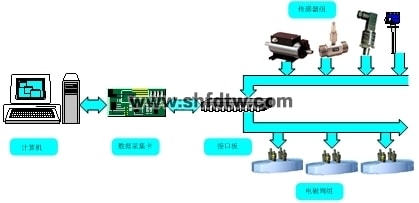

实验台的盘算机控制测试系统由盘算机、数据收罗卡、接口板、传感器和电磁阀等组成，如图1所示。
图1 盘算机控制测试系统
实验台设置了完整的种种类型传感器，包括压力传感器、流量传感器、转速传感器、功率传感器、位移传感器等，以知足各项实验参数测试的需要。实验台是接纳快速拼装结构，实验职员可凭证实验项目原理图，选用响应的液压元件快速组成液压实验回路，通过电磁换向阀行动的控制和相关液压阀的调理举行实验。
实验台盘算机测试控制系统实现实验参数（压力、流量、转速、功率、位移等）的自动数据检测、自动处置惩罚盘算和存储等，还能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。
2、系统软件界面

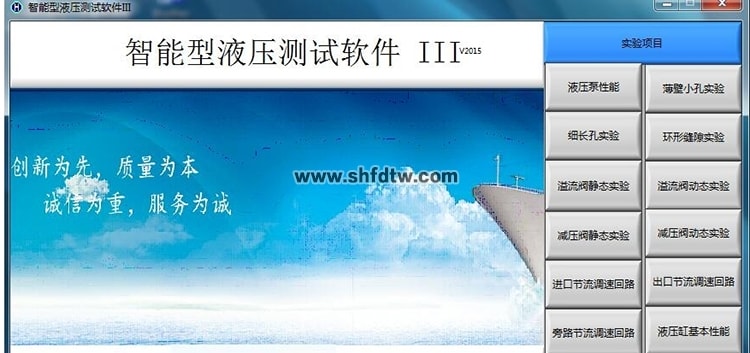

实验台的盘算机控制测试软件是用美国NI公司的LabVIEW开发的，软件界面直观性强、操作利便、功效齐全、交互性好。
ZHYZC-C2液压智能综合实验台软件可完成多项液压基本实验：液压泵性能实验、溢流阀静态性能实验、溢流阀动态性能实验、减压阀静态性能测试、节约调速回路性能测试等。
