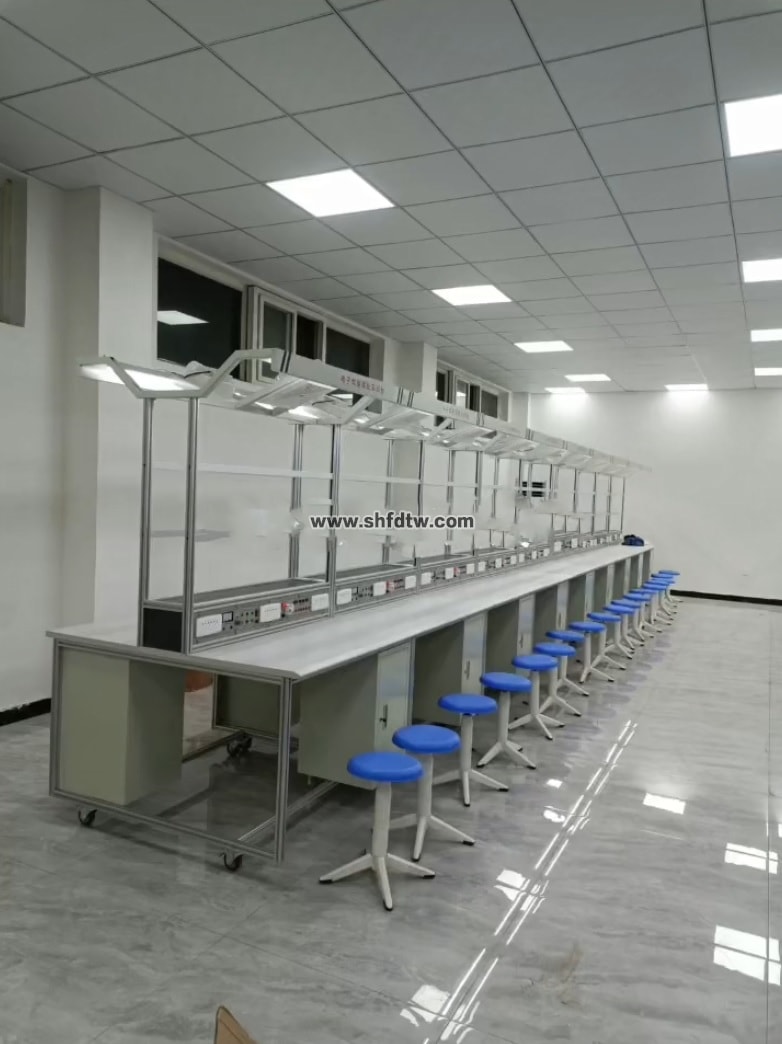

TW-DHZ02电子焊接装配调试实训台（双面双工位）（8000/每工位）

TW-DHZ02电子焊接装配调试实训台是高度仿真的电子焊接装配操作台，知足学生电子制作、电子设计大赛、课程设计、结业设计、立异实践运动等综合性、设计性、立异性的实训要求 �？勺饔� 学生的实践能力和立异能力 。适合手艺学校、职业培训学校、职教中心、判断站／所等电子类专业《电子工艺》相关课程的教学实训和判断审核 。

您只要致电：021-55884001（袁司理）

我们可以解答 电子焊接装配调试实训台 的相关疑问！

我们可以帮您推荐切合您要求的 电子焊接装配,电子焊接实验台,电子焊接调试教学装备 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-50-1702-1.html

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

TW-DHZ02电子焊接装配调试实训台手艺性能

1、输入电源：三相四线380V±10％50Hz

2、事情情形：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量：<200VA

4、形状尺寸：1.1m×1.3m×2m 。

TW-DHZ02电子焊接装配调试实训台实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成 。实训装置为两面双组型结构，正反两面均有以下相同的资源 。

1、实训台 实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成 。

（1）正反两面备配有一个工具柜，可安排实训套件、工具和资料等 ；台面上铺有绿色防静电桌垫 ；另外还设有四个带刹车的万向轮，便于移动和牢靠 。

（2）正反两面各有一块实训面板，实验电源每路设置：一组可调的直流电源0~30V/2A，并带有过载、短路软� ；すπ�，软� ；さ闹祷箍删傩械骼� ；一组 3~24V交流电源，七档可调 ；一组±5V、±12V开关稳压直流电源 ；一只细密数字电压表（DC 30V），一只细密数字电流表（DC 2000mA） ；以及6路单相电源插座，可以利便装备、仪表的扩展时使用 。

（3）铝木框架为双层结构 。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用） 。第二层设有四个PVC夹板，可用来夹放相关实训资料 。

（4）顶部框架上设有电电扇和30W日光灯（照明装备）各两个 。

2、电源柜

（1）输入电源：三相四线～380±10%50HZ

（2）输出电流：20A

（3）设有电扇、照明日光灯、插座电源的继电接触控制系统，可为10实训台提供事情电源 ；具有电源指示、泄电� ；すπ�，使用清静可靠 。

3、实训线路板(2套／台) 通例配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板 。

4、实训工具套件 配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、铰剪、真空吸笔、电烙铁、恒温烙铁（小型焊台）、放大台灯、热风台、烙铁架、焊锡丝、吸锡器等工具 。

5、实训挂件（2套/台）

1、常用元器件单位

（一）：提供常用的电阻、电容、电感、数码管、二极管等元器件 。

2、常用元器件单位

（二）：提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器等元器件 。

3、直流电源单位：提供±5V、±12V/0.5A两组电源和0～30V/1.5A的直流稳压电源，数字式电压、电流表指示，自动继电器换档，具有自动过流� ；ず妥远指垂π� 。

4、丈量仪表单位：提供0～20V的交/直流数字电压表和0～200V，0～2A的直流数字电压/电流表，精度0.5级 。

5、信号源单位 5.1波形：正弦波、三角波、方波、锯齿波、TTL波形等七种波形 。 5.2频率规模：5Hz－2MHz分段一连可调 。 5.3正弦波失真度：10Hz-100KHz小于1% 。 5.4输出幅度：正弦波大于0-14Vp-p 。 5.5波形占波比可调 。

6、频率计单位：丈量规模为1Hz至10MHz，有六位LED数码管显示，闸门时基1S，迅速度35mV �？兀诓�/外测）转换 。

7、实训线路板（2套/台）每套配16项电子专业手艺训练散件（专用线路板）

9001cc金沙以诚为本(中国)有限公司官网

五、实训项目

使命一：多路抢答器生产

1)多路抢答器元器件熟悉及丈量

2)多路抢答器原理图识读及工艺文件填写

3)多路抢答器装配工具与准备工艺

4)多路抢答器主板焊接

5)多路抢答器主板调试

6)多路抢答器电路板磨练

使命二：LED数字电子钟生产

1)LED数字电子钟元器件熟悉及丈量

2)LED数字电子钟原理图的识读及工艺文件填写

3)LED数字电子钟的装配工具与准备工艺

4)LED数字电子钟主板焊接

5)LED数字电子钟主板调试

6)LED数字电子钟主板磨练

使命三：六管超外差式调频收音机整机生产

1)调频收音机元器件熟悉及丈量

2)调频收音机原理图识读及工艺文件填写

3)调频收音机常用装配工具与准备工艺

4)六管超外差式调频收音机主板焊接

5)六管超外差式调频收音机整机调试

6)六管超外差式调频收音机整机磨练

7)六管超外差式调频收音机整机包装
