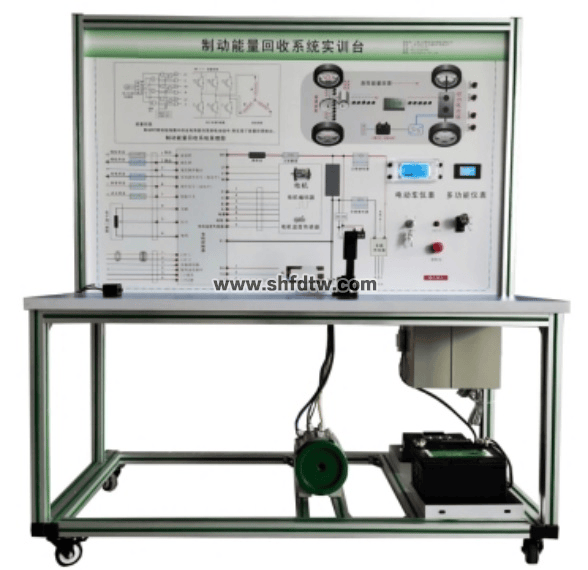

TW-XQ47纯电动汽车制动能量接纳系统实训台

一.产品简介

选用纯电动车驱动电机及控制系统(60V2KW同步无刷电机)真实器件制作，展示新能源车驱动电机及控制、制动能量接纳系统的结构与事情原理，适合于种种院校对驱动电机及控制系统、制动能量接纳理论和维修实训的拆装与维护、结构与原理认知、系统操作、功效动态演示、故障检测与诊断教学需要 。

您只要致电：021-55884001（袁司理）

我们可以解答 纯电动汽车制动能量接纳系统实训台 的相关疑问！

我们可以帮您推荐切合您要求的 电动车制动能量回馈实验系统,制动能量接纳教学装备 纯电动汽车制动能量接纳系统实训台 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-116-2126-1.html


9001cc金沙以诚为本(中国)有限公司官网

二.功效特点

1.装置纯电动车驱动电机及控制系统真实器件、包括充电机与充电插座、驱动电机、燃烧开关、电机控制器、档位开关、加速踏板、电源开关、继电器、电池等�？榈�，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统事情历程 。

2.实现纯电动车制动能量接纳系统结构及原理的认知，可操作体验制动能量接纳系统的事情历程，可完成制动能量接纳系统性能检测,辅以发光二极管举行系统能量流向的动态指示 。

3.面板接纳4mm厚铝塑板，立式装置面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观比照图板和实物，熟悉和剖析系统的事情原理 。

4.面板上装置有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等 。

5.多功效仪表真实显示制动能量接纳系统电流与电压、电机转速等转变，实时显示车速、电压、档位、电流、电池状态参数等 。

6.具有诊断接口，通过上位机软件举行读取系统数据流信息（包括刹车开关、档位、电机转速与电压电流、电子油门、制动能量接纳等事情状态）与故障内容 。

7.装置故障模拟系统，能实现低压电路系统故障设置及诊断扫除，可设置常见故障的设置及审核故障点12个 。

8.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,耐久耐用不生锈，带4个带自锁装置万向脚轮，便于移动 。

9.配套实训(实验)指导书等教学资料，包括事情原理、实训项目、故障设置及剖析等要点说明 。

10.装置清静�；ぷ爸茫杭蓖？亍⒒凳降缭醋芸亍⑽蘅亍⒆课环阑け；ふ帧⒏哐骨寰卜阑ぷ爸糜胫已蕴嵝� 。

三.手艺规格

1.形状尺寸（mm）：1500×700×1700(长×宽×高)

2.面板形状尺寸（mm）：1448×940mm（长*宽）

3.移动脚轮：100*60mm

4.事情温度：-40℃～+50℃

5.驱动电机与控制器：DC60V 2kw 3000rpm

6.电池：磷酸铁锂离子动力电池组60V20AH带充电机

四.实训（实验）项目

1.驱动电机及控制系统维护与保养、使用操作,驱动电机与控制系统结构原理功效、故障诊断与维修;

2.电念头性能、能量治理检测;

3.手动维修开关结构原理功效；

4.高压互锁的�；ぷ饔�；

5.车载充电机事情原理和引脚界说，车载充电机常见故障和替换,电池充电操作；

6.DC-DC转换器事情原理和引脚界说，DC-DC转换常见故障和替换；

7.电子油门踏板事情原理和引脚界说，电子油门踏板常见故障和替换；

8.档位控制器（开关）事情原理和引脚界说，档位控制器（开关）常见故障和替换；

9.刹车能量接纳的结构原理功效熟悉 。

五.基本设置

检测控制面板(装有种种检测端子，1448×940mm彩色电路图和事情原理示意图)、仪表、燃烧开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机、刹车开关、上位机软件、档位开关、油门控制装置、大电流继电器、电源总开关、急�？亍⒏ㄖ畹绯兀�12V45AH）、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带装置检测端子的原理面板，面板1448×940mm）、装备操作说明书 。
