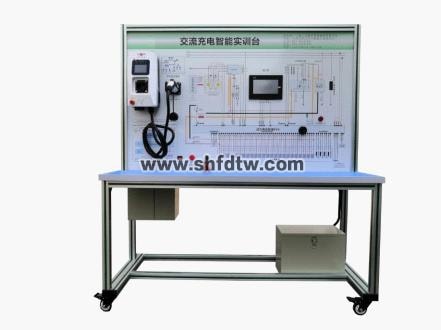

TW-XQ115交流充电桩智能实训台

一.产品简介

选用新能源汽车交流充电装置与车载充电系统真实器件制作 ，可展示充电桩与车载充电系统的结构与事情原理 ，适合于种种院校对充电桩与车载充电系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功效动态演示、故障检测与诊断教学需要。

您只要致电：021-55884001（袁司理）

我们可以解答 交流充电桩智能实训台 的相关疑问！

我们可以帮您推荐切合您要求的 交流充电桩智能实训台 电动汽车充电桩系统实训台 新能源汽车交直流充电桩综合实训台 交流充电智能实训台 相关产品！

找不到所需产品 ？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-116-3087-1.html


9001cc金沙以诚为本(中国)有限公司官网


二.功效特点

1.装置真实220V7KW国标充电桩、锂电池组及充放电等的治理系统、带CAN车载充电机、放电模拟负载系统、燃烧开关、充电桩（剖析）组件、充电桩智能充电卡片、工况指示灯、电源开关、电池等� ？橛胧褂每亍⒊涞缱涞缍丝诘� ，真实可操作运行的充电系统。

2.面板接纳4mm厚铝塑板 ，立式装置面板打印有彩色电路图与事情原理示意图 ；学员可直观比照系统结构原理图和实物 ，熟悉和剖析系统的事情原理。面板上装置有检测端子、可直接在面板上检测系统电路元件的电信号 ，如电阻、电压、电流、频率信号等。

3.充电桩指标：装置220V7KW充电桩的显示装置 ，同步显示数据。操作软件显示充电电压、充电电流、充电电量、充电时间等 ；具有三种充电模式：按金额充电、准时间充电、按电量充电等。清静� ；すπ� ，具有输入侧过压、欠压� ；� ，输出侧过压、过流� ；� ，过温、短路、泄电、防雷、电池防反接等� ；�。具有电源、充电、故障三种状态指示。焦点控制板可实现刷卡信息收罗处置惩罚 ；LTE（4G）、GSM多模通讯传输 ，GPS定位 ，射频识别卡系统、电流电压参数收罗处置惩罚并显示或报警 ；用电量收罗计量、� ；さ裙π�。

4.实现实车真实充电历程 ，包括 CC 信号、 CP 信号的检测、确认及叫醒历程 ，充电历程中的温度、电流、电压检测等。

5.充电装备可以给装置国标插座的电动汽车或者新能源汽车其他装备真实充电操作。

6.实现充电枪握手、充电机与BMS发送与吸收报文的完整最佳充电历程。

7.装置故障模拟系统 ，能实现低压电路系统故障设置及诊断扫除 ，可设置常见故障的设置及审核故障点12个。

8.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建 ，耐油耐侵蚀并易于清洁 ，台面宽40CM,台面铺装32mm厚彩色高密度复合板,耐久耐用不生锈 ，带4个带自锁装置万向脚轮 ，便于移动。

9.配套实训指导书等教学资料 ，完整讲述事情原理 ，实训项目 ，故障设置及剖析等要点。

10.装置7寸触摸彩屏显示充下班况信息。

三.手艺规格

1.供电电源：AC220V ±10% 50Hz

2.供电电流：最大32A

3.事情温度：-40℃～+50℃

4.充电桩：220V 、 7KW 、 32A

5.形状尺寸（mm）：1500×700×1700(长×宽×高)

6.面板形状尺寸（mm）：1448×940mm（长*宽）

7.移动脚轮：100*60mm

四.实训（实验）项目

1.充电桩内外部电路原理实训。

2.充电桩的部件组成及作用实训。

3.充电桩的操作要领实训。

4.操作充电桩对蓄电池充电全历程实训。

5.充电系统结构与原理实训。

6.故障设置、扫除思绪和要领实训。

7.充电枪握手、车载充电机与BMS CAN报文发送与吸收验证。

8.电池治理系统BMS结构与原理实训(包括SOC预计和SOH预计信息等)。

五．基本设置

检测控制面板(装有种种检测端子 ，彩色电路图和事情原理示意图)、充电桩组件(国标220V 32A,7KW)、国标交流充电插座与充电枪、智能充电卡片、电池治理系统（电池治理系统 ，带CAN总线通讯/CC ，CP控制线 ，7寸触摸彩屏 ，充电叫醒信号控制）、锂电池组（16串 ，3.2V20AH单体电池）、模拟指示灯、操作开关、DC-DC转换� ？椋�48V-12V15A）、直流接触器（包括充电继电器、总正继电器、总负继电器、预充继电器）、带CAN通讯的车载充电机、急� ？赜氲缭醋芸亍⒏ㄖ畹绯兀�12V45AH）、线性可调放电负载、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置 ，带装置检测端子的原理面板 ，面板1448×940mm）、故障模拟与扫除装置、装备操作说明书。
