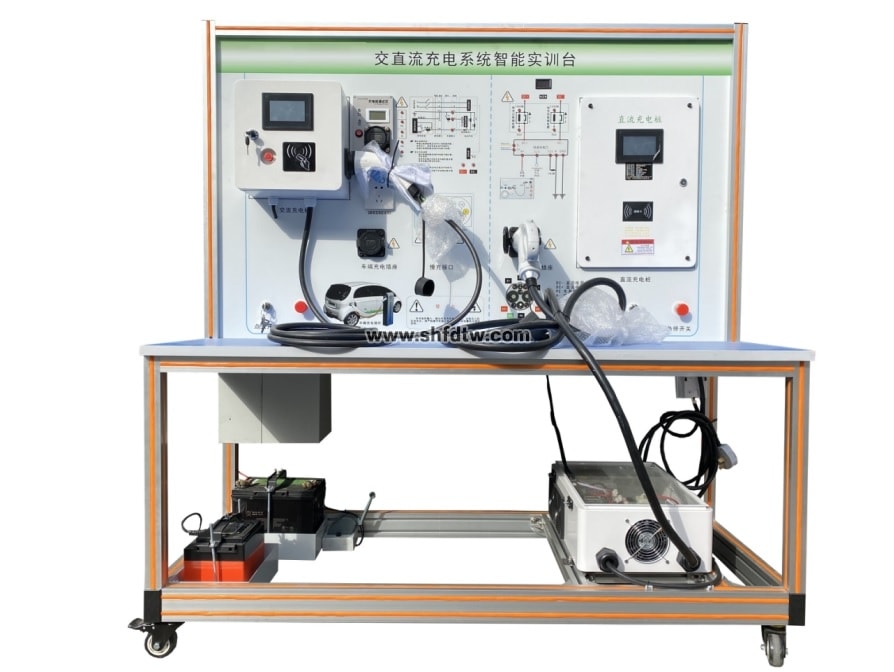

TW-XQ121交直流充电装备装配与调试智能实训台

一、设置要求

1、交直流充电装备装配与调试智能实训台 ，接纳国标7KW交流柜式充电桩和充电桩专用测试负载箱组成 ，可同时知足交流和直流充电桩装配与调试实训 ，充电桩具有可重复拆卸装配功效 ，所有配件可举行快速定位、组装、 调试 。充电桩和配套充电桩负载装置配合使用 ，具备充电测试功效 ，可自动磨练装配的准确性 ，对装配性能举行有用的测试检查 。

2、交直流充电负载集成交流充电和直流充电放电需求 ，用于检测交直流充电装备装配与调试智能实训台的装配性能是否抵达手艺要求 ，磨练装配是否准确 ，能否抵达差别品级的充电功率状态 。

主要设置为：充电桩桩体 ，泄电� ；た� ，交流接触器、12V电源�？椤� 5V电源�？椤⒊涞缱刂颇？椤ED指示灯、防雷�？椤⒓蓖？亍CD显 示屏、交流电表、刷卡�？椤⒔涣鞒涞缜埂⒅绷鞒涞缜埂C/DC功效�？椤� 门锁开关、直流充电继电器 。

您只要致电：021-55884001（袁司理）

我们可以解答 交直流充电装备装配与调试智能实训台 的相关疑问！

我们可以帮您推荐切合您要求的 交直流充电装备装配与调试智能实训台 新能源充电桩测试仪 交流充电桩智能实训台 直流充电桩装配与调试检 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-116-3093-1.html


9001cc金沙以诚为本(中国)有限公司官网

二、功效要求：

1、集成交流充电和直流充电装备装配与调试功效 ，可同时知足交流充电与直流充电桩装配、调试及检测训练和审核 ，可通过装备上触摸屏界面切换交流充电或直流充电 。

2、装备集成IC刷卡及触摸显示屏 ，通过通讯总线与充电桩控制板举行通讯毗连 。

3、人机交互 ，装备通过触摸显示屏举行人机交互 ，用户可通过人机交互界面控制交/直流充电功效 ，充电信息显示 ，充电模式切换 ，并且交流充电与直流充电模式界面脱离 。

4、提供完整手艺资料 ，包括装配毗连电路图 ，实训指导书和相关软硬件资料 。

5、负载箱装置有7寸显示屏 ，具备插枪检测 ，毗连慢充枪、快充枪后 ，显示屏自动跳转对应运行模式界面：

6、可通过显示屏控制负载功率巨细 ，具备慢充模式下CC、CP温度、充电电压、充电电流、充电功率等检测 ；快充模式下CC2、温度、充电桩电压、充电桩电流、充电功率、CAN通讯状态、充电电压设定、充电电流设定等功 能 。

7、负载箱接纳智能温控设计 ，当温度抵达35°C智能开启散热电扇 ，当温度高于60度切断系统运行：当温度低于25°C关闭电扇 ，包管了装备的使用寿命与清静防护 。

8、负载箱内置BMS�？椤⒍嗦芳痰缙鳌⒌ハ嗟绫怼⑹凳笨刂坪图嗖庀低吃诵凶刺� ；当充电桩与负载装备没有通讯与事情时 ，无法开启负载和自动关闭负载 。

三、充电桩手艺参数要求：

1、交流充电手艺参数

(1)输入电源：AC220V+15%, 50HZ

(2)输出电压：AC220V±15%, 50HZ

(3)输出功率：7KW

(4)输出电流:32A

(5)过流� ；ぃ�35. 2A

2、直流充电手艺参数

(1)输入电源:AC220V±15%, 50HZ

(2)输出额电压：10-90V可调

(3)输出功率：800W

(4)输出电流：2-10A

(5)过流� ；ぃ�20A
