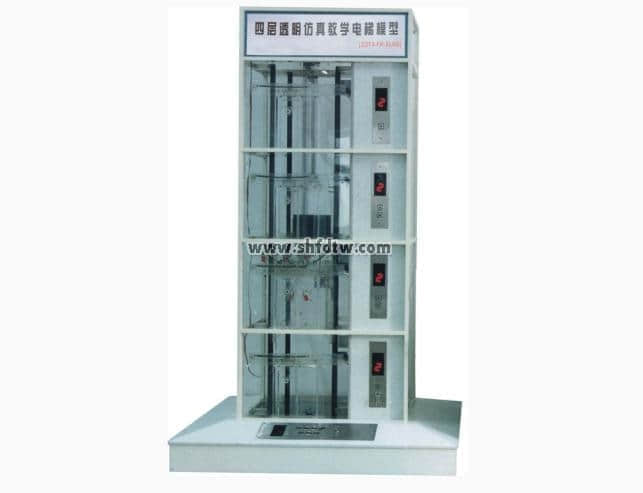

透明仿真教学电梯

9001cc金沙以诚为本(中国)有限公司官网     为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业治理部分等有关电梯专业和工业自动化专业课程演示实验 ，使更多的人能够更好地相识电梯、使用电梯 ，作育出更多的电梯专业人才 ，顺应电梯行业的生长需要 ，我公司经由深入探索研究 ， 全心设计的  。
    电梯是凭证最常见的升降式电梯结构 ，接纳透明有机质料制成 ，其结构与现实电梯完全相同 ，且险些具备了现实电梯的所有功效  。事实上可以把它看作是小型化了的真实电梯  。



为了便于教学 ，电梯大部分部件均是接纳透明有机质料制成 ，使得电梯的内部结构一目了然；同时 ，电梯的运行历程 ，以及每个行动都十明确了 ，且可以重复现实下手操作  。使学生能够很直观、透彻地相识、掌握电梯的结构及其行动原理 ，抵达事半功倍的效果  。解决了以往电梯教学中纯粹理论的教学方法或是旅行现实电梯时所带来的不清静 ，无法周全相识其内部结构及运行历程等现实问题  。
    电梯的电气控制系统接纳西门子主机CPU224　AC/DC/RLY 内置14路数字量输入/10路数字量输出+EM223数字量扩展� ？椋�16路数字量输入/16路数字量输出） ，MM420变频器,AC380V、0.75kW

可编程控制器(PLC)智能控制 ，交流变频调速(VVVF)驱动 ，其硬件结构的组成及功效与现实电梯完全一样  。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯清静运行�；ひ约暗缣菁蓖！⒙稀⒙隆⒄彰鳌⒌缟鹊裙π�  。且具有性能可靠、运行平稳、操作简朴、能耗低和便于教学等特点  。
    别的 ，透明仿真教学电梯的软硬件均接纳开放式结构 ，因此 ，院校也可以使用此套装置举行二次开发研究  。如：1.群控电梯（统一调理多台集中并列的电梯）；2 . 并联控制电梯（2-3台电梯的控制线路并联 ，举行逻辑控制 ，共用层站外召唤按钮）；3 . 集选控制电梯；4. 信号控制电梯 ，等等  。

        接纳MM420变频器作为三相交流曳引原念头的调速装置  。该装置接纳电压矢量控制方法 ，对电机具有加减速控制、正反转控制、点动控制及凭证模拟输入控制等多种功效  。同时兼对原念头的断相、缺相、相序杂乱及过压、欠压、过流、过载、失速等有�；すπ�  。
    接纳此套装备举行配套教学 ，使宽巨匠生对电梯的结构、要害部件以及电气控制、电梯的运作历程有了直观、形象的熟悉 ，易于加深对电梯相关知识的相识、掌握  。别的 ，通过使用西门子程序软件 ，直接在PC机上用梯形图编程 ，并举行现场现实操作调试 ，对学生学习、相识和掌握可编程控制器(PLC)及其应用以及工业历程自动化控制都有很大的资助  。
       电梯系统逻辑控制则由PLC完成（可联机） ，PLC接纳的是德国西门子公司的S7-200,其输出方法为继电器输出形式  。通过主机上配有的RS422或RS232接口 ，可实现PLC与 PC 机的通讯 ，使用FPWIN GR软件 ，可直接在PC机上用梯形图编程、调试 ，直观易学 ，便于初学者掌握；别的也可用FP编程器II举行指令编程 ，现场直接调试  。9001cc金沙以诚为本(中国)有限公司官网
透明仿真教学电梯整套配备：
1、主电梯模子——包括MM420变频器、S7-200型可编程控制器（PLC）；
2、PLC外设专用通讯电缆；

 3、FP.编程器Ⅱ操作手册； 5、西门子PLC专用编程工具软件——软件光盘； 6、教学电梯使用说明书  。
别的 ，可凭证校方详细要求举行专门设置 ，如:盘算机、事情台等  。
电梯的基本结构：
1. 机房部分：包括曳引机、限速器、极限开关、控制柜与信号柜、机械选层器以及电源接线板等装备  。
2. 井道部分：包括导轨、对重装置、缓冲器、限速器、钢丝绳张紧装置、随行电缆等  。
3. 厅门部分：包括厅门、召唤按钮厢、楼层显示装置等  。
4. 轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、清静钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、电扇等  。





电梯轿厢位置检测和电气选层信号由装置在轿厢顶上和各层站的双稳态磁性开关获得 ，从而挣脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统 ，优化了线路 ，大大地提高了系统运行的可靠性 ，同时也便于磨练.
A. 限速器与清静钳�；は低�  。当爆发意外事故时 ，轿厢超速或高速下滑（如钢丝绳折断 ，轿顶滑轮脱离 ，曳引机蜗轮啮合失灵 ，电机下降转速过高等缘故原由）  。这时 ，限速器就会紧迫制动 ，通过清静钢索及连杆机构 ，发动清静钳行动 ，使轿厢卡在导轨上而不会着落  。
B. 轿厢、对重用弹簧缓冲装置  �；撼迤魇堑缣菁尬恢玫那寰沧爸� ，当电梯因故障 ，造成轿厢或对重蹾底或冲顶时（极限开关�；なВ� ，轿厢或对重撞击弹簧缓冲器 ，由缓冲器吸收电梯的能量 ，从而使轿厢或对重清静减速直至阻止  。
C. 终端极限开关清静�；は低�  。在电梯井道的顶层及底层装有终端极限开关  。当电梯因故障失控 ，轿厢爆发冲顶或蹲底时 ，终端极限开关切断控制电路 ，使轿厢阻止运行  。
D. 门清静触板�；ぷ爸�  。在轿厢门的边沿上 ，装有运动的清静触板  。当门在关闭历程中 ，清静触板与旅客或障碍物相接触时 ，通过与清静触板相连的联杆 ，触及装在轿厢门上的微动开关行动 ，使门重新翻开 ，阻止事故爆发  。
E. 门机力矩清静�；ぷ爸�  。门机用一定的力矩同时关闭轿厢门和厅门  。当有物品某人夹在门中时 ，就增添了关门力矩 ，于是通过相连的行程开关使轿厢门和厅门自动重新翻开 ，从而阻止事故爆发  。
F、厅门自动闭合装置  。电梯层门的开与关 ，是通过装置在轿门上的开门刀片来实现的  。每个层门都装有一把门锁  。层门关闭后 ，门锁的机械锁钩啮合 ，同时层门与轿门电气连锁触头闭合 ，电梯控制回路接通 ，此时电梯才华启动运行  。

主要手艺参数：

形状尺寸：高*长*宽=900*600*2180（不含底座）
净重量：160kg    载重量：5kg
变频器：MM420
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功 率：0.75KW
曳引机速比：1:15

模数：1.5(蜗轮减速器)
拖动电机型号：YS-5463W  电压：380V
功率：0.18KW
转速：1400 rpm
控制方法：PLC控制  西门子S7-200
调速方法：交流变频调速
结构形式：四层站
电梯平层机构：旋转编码器永磁感应器

 电梯实训项目

1、轿厢启动与阻止、点动控制实训；

2、轿厢加速与减速的速率控制实训；

3、轿厢平层控制的实训;

4、轿厢厅门开、关控制实训；

5、楼层呼叫系统实训；

6、终端限位�；ぷ爸檬笛�；

7、限速�；ぷ爸檬凳�；

8、信号指示系统实训；

9、轿厢照明控制实训；

10、电梯控制系统实训；

11、电梯控制程序编写实训；

12、电梯程序运行与调式实训；



四层透明仿真教学电梯设置清单（松下）



序号

名      称

单位

数目

备   注

1

电梯井道

台

1



2

电梯底座

台

1



3

西门子S7-200可编程控制器 ，

个

1

装置在电气控制板上

4

西门子MM420 0.75kW 变频器

只

1

装置在电气控制板上

5

到层提醒电铃

个

1

装置在电气控制板上

6

曳引电念头

台

1

装置在电梯架顶部

7

蜗轮减速器（15 ：1）

台

1

装置在电梯架顶部

8

连轴器

只

1

装置在电梯架顶部

9

电磁制动器

只

1

装置在电梯架顶部

10

曳引轮

只

1

装置在电梯架顶部

11

导向轮

只

2

装置在电梯架顶部

12

限速器

只

1

装置在电梯架顶部

13

旋转编码器

只

1

装置在电梯架顶部

14

导轨

条

4

装置在井道上

15

对重装置

个

1

装置在导轨上

16

重块

块

3

放在底盘包装箱内

17

弹簧缓冲器

只

2

装置在电梯底座上

18

纲丝索

根

7

装置在井道中

19

限速器钢索张紧装置（重块）

个

1

装置在电梯底座上

20

超载装置

套

1

装置在轿厢顶部

21

随行电缆

条

1

装置在井道中

22

永磁感应器

只

1

装置在井道中

23

楼层召唤盒

块

4

装置在各楼层外部

24

轿厢内使用盒

块

1

装置在电梯底座外部

25

楼层显示屏

个

5

装置在各楼层及底座外部

26

层门机构

扇

4

装置在各楼层外部

27

轿厢

只

1

装置在导轨上

28

清静钳

对

2

装置在轿厢架底部

29

导靴

只

2

装置在轿厢架顶部

30

门机装置

套

1

装置在轿厢上

31

照明灯

只

2

装置在轿厢一侧

32

电扇

只

1

装置在轿厢背部

33

电气控制板

块

1

装置在电梯架一侧

34

报警蜂鸣器

只

1

装置在电气控制板上

35

到站钟铃

只

1

装置在电气控制板上

36

DC 12V电源板

块

1

装置在电气控制板上

37

故障设置板

块

1

装置在电气控制板上

38

交流接触器

只

1

装置在电气控制板上

39

泄电脱扣器

只

1

装置在电气控制板上

40

接线板

块

1

装置在电气控制板上

41

极限开关（上、下）

只

2

装置在井道上、下部

42

内六角扳手（M2、M3、M5、M6）、

只

各1只

工具包内

43

活扳手150mm

把

1

工具包内

44

轴用挡圈钳  6#

只

1

工具包内

45

尖嘴钳

只

1

工具包内

46

十字螺丝刀Φ3、Φ6

只

2

工具包内

47

一字螺丝刀Φ3、Φ6

只

2

工具包内

48

502胶水

瓶

1

工具包内

49

常用螺钉

枚

若干

工具包内

50

微动开关

只

4

工具包内

51

毛巾

条

1

工具包内

52

西门子PLC专用通讯电缆

套

1

工具包内

53

西门子PLC专用编程光盘

碟

1

内含编程手册嘉拷寮程序

54

MM420变频器使用手册

册

1

工具包内

55

教学电梯使用说明书

册

2

工具包内
