TW-CAR60纯电动汽车电池治理系统(BMS)实训台
一、概 述
本装备可展示并真实运行动力电池组及治理系统事情历程，系统通电即可事情，显示并收罗电池总电压，容量，单节电池电压，单节电池温度，电池故障报警提醒等功效� ？啥缘缪谷狈Φ绯刈榫傩谐涞纭⒎诺缡笛�。
二、结构组成
该装备由、BMS电池治理控制单位、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急� ？亍⒊浞诺缈亍⒊浞诺绮遄⒊浞诺绮逋贰⒏涸亍⒁贫艿茸槌�。
系统运行示意图
三、功效特点
1、该装备接纳纯电动汽车电池组治理控制系统实物为基础，可动态监测单组、单节电池电压、动态预计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处置惩罚、动态监测总回路电流、动态报警指示、充电实时控制等。
2、学员可直观比照纯电动汽车电池组治理系统结构原理图和实物，熟悉和剖析纯电动汽车电池组治理系统的事情原理。
3、实验台面板上装置有电源总开关、BMS电池治理控制单位、7寸BMS信息显示屏、急� ？亍⒌愣亍�12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单位电信号，如电阻、电压、电流、频率信号等。
4、实验台内部装有阻性负载，用于模拟汽车运行时电池组的放电负载 ；面板设置充电及放电端口，附外接充电装备。
5、实验台事情接纳通俗220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，镌汰充电的贫困，12V直流电源有防短路功效。
▲6.系统控制单位接纳CAN-BUS通讯控制 ；
▲7.装置可真实运行的诊断与调试的232等接口 ；
四轮转向系统实验台
产品简介：
●型号：SHTW-3118
●外型尺寸：1800X1350X1300(mm)
●使用情形：-5℃~40℃ ；湿度≤80%
●转向机类型：丰田四轮转向系统
●重量：200±10kg。
电子控制四轮转向系统与前悬挂实训台由丰田原厂悬挂系统、行驶系统等主要部件、减震器、偏向盘、轮胎、可移动式台架等组成。接纳丰田原四轮转向系统实物为基础，充分展示汽车四轮转向系统的组成结构和事情历程。适用干中高等职业手艺院校、通俗教育类学院和培训机构对汽车底盘转向系统的理论和维修实训的教学需要。本实训台功效齐全、操作利便、清静可靠。
电子控制四轮转向系统与前悬挂实训台由丰田原厂悬挂系统、行驶系统等主要部件、减震器、偏向盘、轮胎、可移动式台架等组成。接纳丰田原四轮转向系统实物为基础，充分展示汽车四轮转向系统的组成结构和事情历程。适用干中高等职业手艺院校、通俗教育类学院和培训机构对汽车底盘转向系统的理论和维修实训的教学需要。本实训台功效齐全、操作利便、清静可靠。
（二）结构组成
丰田原厂四轮转向偏向机、前后悬架、前后车轮、减震器、偏向盘、可移动式台架等。
（三）功效特点
1．可举行动力转向和非动力转向实验。
2．通过拆装实习，学习四轮转向系的结构原理，装配技巧，掌握系统的调解内容、要领及组装顺序。
3．演示车轮转向的转变历程，减速电机驱动。
4．演示原车转向系统的事情历程及转向系统基本结构组成和事情原理。
5．可举行四轮定位检测与调解，四轮定位三要素的调解和作用。
6．底架部分接纳钢性结构焊接，外貌烤漆工艺，带自锁脚轮，清静可靠 ；
7．实训配备有使用说明书及相关资料。

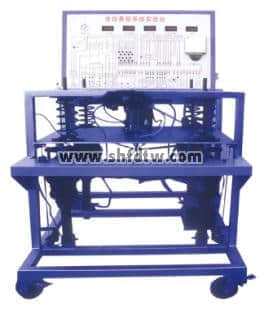

自动空气悬挂实训台
产品简介：
●型号：SHTW-2215
●外型尺寸：1300X1000X1700(mm)
●使用情形：-5℃~40℃ ；湿度≤80%
●悬挂类型类型：空气悬挂
●重量：200±10kg。
系统组成
1)原车原装电脑、传感器、执行器、减 震器等 ；2) 彩色原理图检测面板 ；3) 可移动支架 ；4) 故障设置系统 ；5) LED辅助教学系统 ；6) 实验台接纳整体喷塑，外表雅观，耐用，不褪色 ；整体装置移动脚轮 ；
形状尺寸：（mm）
示教板尺寸：1200×500×1800mm
教学表达功效
1) 指针式仪表检测事情气压 ；
2) 数字仪表显示各高度传感器事情电压 ；
3) 模拟路面情形、载荷转变情形、行驶状态举行电脑自动调解 ；
4) 急加速时自动调理平衡 ；
5) PVC原理图上装置检测端子，可重复无损检测控制系统信号 ；
6) LED发光管随时监测各传感器事情历程 ；
7) 可通过数字键盘（或� ？兀┚傩泄收仙柚糜肷ǔ� ；可设置系统上岸密码：新建用户和密码设置与更改。接纳隐藏化故障设置以利便对学员举行审核 ；
8) 小巧而隐藏的故障模拟装置、便于学生考试 ；
9) 实验台系统接纳整体喷塑，外表雅观，耐用，不褪色 ；整体装置移动脚轮 ；实验台使用220V照明电，操作轻盈。
ABS\ESP\EBD实训台
产品简介：
●型号：SHTW-2225
●外型尺寸：1300X1000X1700(mm)
●使用情形：-5℃~40℃ ；湿度≤80%
●车型：公共帕萨特
●重量：220±10kg。
系统组成
用原厂真实的公共车系汽车ABS/ESP/EBD制动系统实物为基础，完整展示ABS/ESP/EBD制动系统的组成结构和事情历程、低型L柜 ；（内设智能单片机控制系统）、可移动实验台机架 ；路面附着系数调理系统 ；ABS控制电路、油路显示检测板 ；彩色铝塑板电控系统原理图 ； 高保真传感器信号、执行器指令屏障抗滋扰系统（内置） ；双排（电脑端及元件端）信号测试端子 ；实验台系统接纳整体喷塑，外表雅观，耐用，不褪色 ；整体装置移动脚轮 ；
形状尺寸：（mm）
实验台大�。�1500×1000×1800
教学表达功效
1) 接纳原厂 ABS组件及其控制系统 ；
2) ABS现实系统和模拟系统可恣意切换 ；
3) 脚踏板行动同步显示ABS液压油路三种状态显示 ；
4) 参数数码显示（轮速） ；
5) 电控系统各传感器、执行器的事情关系接纳发光管举行提醒（如转速信号端的发光管可随着转速的改变而自动改变闪灼的频率） ；且可举行人为控制灯鲜明示与否 ；
6) 接纳动态发光片展示ABS事情历程中升压、保压、降压状态下的液压油路状态 ；
7) 可对差别基础的学员举行分条理循序渐进教学 ；
8） 由三相异步电念头发动前后轴转动，模拟汽车行驶。紧迫踩下制动踏板时，ABS/EBD系统最先事情，前后制动盘坚持微量转动，制动踏板上可感受一直弹脚，真实演示汽车ABS/ESP/EBD系统的事情历程 ；
9） 实训台面板上绘有电路图和液压管路图，可直观比照电路图和ABS/ESP/EBD制动系统实物，熟悉和剖析控制系统的事情原理 ；
10） 实训台面板上装置有检测端子，可直接在面板上检测各传感器、控制单位管脚的电信号，如电阻、电压、电流、频率信号等 ；
11） 实训台装置有6个压力表，可实时显示制动总泵和四个制动分泵的液压转变。
12） 实训台面板上应有故障指示灯和诊断座，可毗连专用或通用汽车解码器，对ABS电控系统举行ECU编码盘问、读取故障码、扫除故障码、读取数据流、执行元件测试、参数设定、波形剖析等自诊断功效 ；
13）能举行故障设置和审核 ；
14）配备使用手册和培训指导书、教案、学生训练项目使命书、训练事情页等教学资源。
