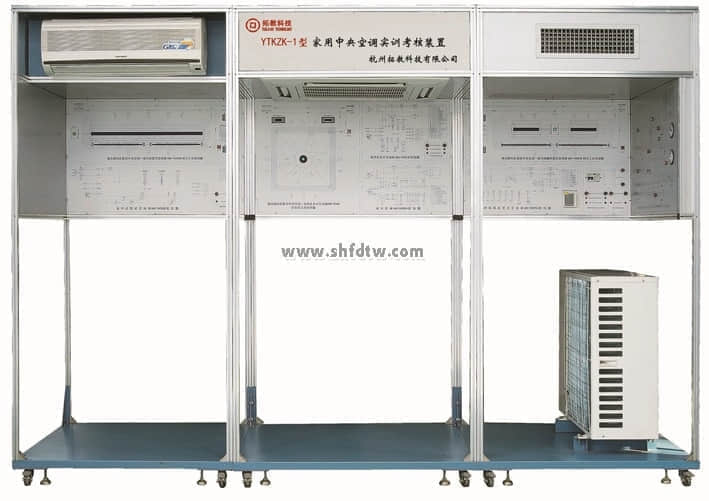

家用中央空调实训审核装置
一、产品整体设置
1.系统接纳一拖三机组 ，其特点为质量优、体积小、压缩机变频调理。接纳天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处置惩罚机组；让学生相识室内机组的多样化的结构形式。
2.装置具备开放式的设计思绪 ，装置具备拆装功效 ，可以实训差别形式的终端装备的拆装。接纳制冷接纳系统装置 ，在重复拆装及接纳的历程中实现了制冷剂的重复使用 ，高效环保。
3.与现实中的家用中央空调 ，其控制功效、�；すπА⑾允竟π耆恢� ，每个用户终端都可以在统一工况下自力控制。
4.实训装置系统设有模拟故障设置功效 ，在制冷系统、电气系统中设置故障。通过详细征象提高学生剖析能力 ，有利于学生将理论用于现实 ，并作育现实下手维修能力。
5.设有电流型泄电�；ぷ爸� ，对地泄电电流凌驾一定值 ，即跳闸切断电源；并有热�；て骷� ，对压缩机举行过热、过载�；さ裙π�。
二、手艺性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜3.8kVA
3.形状尺寸：4.4×1.1×1.6m
4.制冷剂类型：R410a
5.制冷量：10KW
6.清静�；ぃ壕哂行沟缪埂⑿沟缌鞅；ぷ爸� ，清静切合国家标准
三、基本功效及组成
1.装置底盘接纳增强钣金结构设计 ，框架接纳铝型材团结铝塑板封面组成。有室外机� ？椤⑻炀绞夷诨 ？椤⒐冶谑绞夷诨 ？椤⒎缁淌夷诨 ？樗奶啄 ？樽槌梢桓鐾暾募矣弥醒肟盏飨低�。
2.家用多联空调机组1套：系统接纳市场品牌3匹变频机组 ，室内机有终端处置惩罚机组组成。天井式（嵌入式）、挂壁式、风机盘管组成室内终端机组处置惩罚系统；让学生相识室内机组多样化的结构形式。每个终端机组处置惩罚系统都是相互自力的 ，可以组合成差别的模式。
3.控制原理图：装置在差别的� ？榫栌邢煊Φ目刂圃硗记遗溆胁馐缘� ，通过对控制原理图的明确 ，配合对测点的判断来完成故障的判别与诊断。
4.室外机� ？椋焊媚 ？榉治缭醇耙潜聿糠帧⒖盏魇彝饣糠趾涂刂圃硗�。电源及仪表部分控制整个系统的电源 ，设有泄电�；て骱褪缘缌鳌⒌缪贡� ，且设置有三个温度显示表 ，控制原理图主要是通过系统控制原题图简明的体现了室外机的整个控制流程并设置有响应的测点。
5.丈量仪表1套：配备指针式真空压力表、温度显示仪表、便携式万用表等。
四、基本组成
|
序号 |
名 称 |
主要部件、器件及规格 |
数 量 |
|
1 |
挂壁式室 内机� ？� |
尺寸为1m×1m×1.6m 挂壁式室内机参数：制冷量：3.6kW、制热量：4.0（4.6）kW、循环风量：500m3/h、风电电机输入功率：0.048kW、辅助电加热输入功率：0.6kW、毗连方法喇叭口毗连 |
1套 |
|
2 |
天井式 |
尺寸为1m×1m×1.6m 天井式室内机参数：制冷量：3.6kW、制热量：4.0（4.7）kW、循环风量：680m3/h、风电电机输入功率：0.065kW、辅助电加热输入功率：0.7kW |
1套 |
|
3 |
风机盘管式 |
尺寸为1m×1m×1.6m 风机盘管式室内机参数：制冷量：3.6kW、制热量：4.0（4.8）kW、循环风量：570m3/h、风电电机输入功率：0.055kW、辅助电加热输入功率：0.8kW、毗连方法：喇叭口毗连 |
1套 |
|
4 |
室外机� ？� |
额定制冷量：10.0kW、额定制冷量：11.0kW、制冷综合性能系统3.8W/W、能效品级：N1、压缩机：直流变频双转子、制冷剂：R410a、充注量：5.0kg、毗连方法：喇叭口毗连 |
1套 |
|
5 |
丈量仪表 |
耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa； 温度指示表：丈量规模：：-40℃～70℃ |
1套 |
|
6 |
产品使用说明书 |
|
1份 |
|
7 |
产品实验指书 |
|
1份 |
五、制冷专业工具
|
序号 |
名称 |
数目 |
备注 |
|
1 |
便携式焊具 |
1套 |
|
|
2 |
旋片式真空泵：TW-1A |
1套 |
|
|
3 |
胀管扩孔器：CT-2000 |
1套 |
|
|
4 |
偏心型扩孔器：CT-808AM |
1套 |
(倒角器、割刀包括在内) |
|
5 |
弯管器 |
1只 |
180度 |
|
6 |
双表修理阀：CT-536GF/S |
1只 |
|
|
7 |
三色加液管：100cm |
3根 |
(红、黄、蓝各一根) |
|
8 |
双表修理阀公/英制转讨论 |
3只 |
|
|
9 |
R410A转讨论 |
1 |
|
六、工具及配件
|
序号 |
名 称 |
数目 |
备注 |
|
1 |
内六角扳手 |
2把 |
(4mm、5mm 各一把) |
|
2 |
250mm运动扳手 |
2把 |
|
|
3 |
长柄螺丝刀 |
1把 |
|
|
4 |
卷尺 |
1把 |
3m |
|
5 |
接水盘 |
1个 |
|
七、实训项目
1、家用中央空调制冷系统基础实训
1.终端装备与室外机毗连受登作实训（包括管路距离确定、割管、弯管、扩管、胀管、管路焊接等）
2.制冷系统氮气试压、检漏实训
3.二次抽闲法实训
4.家用中央空调运行调试
2、家用中央空调电气系统实训
1.各个� ？橹渫ㄑ断摺⒌缭聪叩呐�
2.电气扫除故障实训（内设15个常见故障点）
3、家用中央空调基础实训
1.相识家用中央空调制冷原理、电气控制原理
2.相识中央空调的管路装置与结构
3.家用中央空调装置实训:一个室外机和三个差别类型的室内机（挂壁式、嵌入式、风管式）。
