TWDT-06B型透明六层电梯实训装置（带消防）
一、系统特点
透明电梯实训装置是为机电一体化教学要求而研发，它集PLC、变频调解、传感器检测、位置控制、重大的开关量控制、时序逻辑控制有机团结于一体的教学装置 �？芍恪犊杀喑炭刂剖忠铡贰ⅰ断执缣菘刂剖忠铡贰ⅰ兜缣菔忠铡返瓤纬痰氖笛到萄�，适合于各职院校、中专、技工学校的学生举行电梯磨练及PLC实训 。
透明结构设计，电梯内部结构、运行历程一目了然 。使学生能够很直观、透彻地相识、掌握电梯的结构及其行动原理 。
二、手艺性能
1、输入电源：单相三线220V±10% 50Hz
2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5kVA
4、整机尺寸：700mm×700mm×2300mm
企业信息
您只要致电：021-55884001（袁司理）
我们可以解答 透明六层电梯实训装置（带消防） 的相关疑问！
我们可以帮您推荐切合您要求的 透明六层电梯带消防系统,教学实训装置,实验装备 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-95-2066-1.html
机电一体化综合实训装置 6套 42000
（一）概述
本装备凭证机电一体化手艺考证、技师培训的现真相形建设集培训学习、理论验证、实训操作、审核判断于一体的多功效实训装置 。同时可以让学生学会PLC 控制手艺、步进控制手艺、伺服传动控制手艺、传感器手艺、位置控制手艺、机械传动等手艺，提高学生综合应用PLC手艺能力，主要用于机电一体化等专业岗位的手艺实训与审核 。
（二）产品特点
实训装置接纳落地式网孔板结构，拆装式结构能利便替换�？�，在网孔架上装置差别的PLC控制器、电机、传感器、触摸屏以及气动系统，学生通过装置、接线、编程和调试实现对差别控制工具的控制 。提供的多种控制工具可以作为学生综合性实训、手艺考证、结业设计以及种种立异竞赛项目的载体 。
（三）手艺性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、事情情形：情形温度规模为-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3、装置容量：＜1.5kVA
4、形状尺寸：750mm×600mm×1300mm
（四）采购装备总清单
|
序号 |
名称 |
规格/型号 |
单位 |
数目 |
备注 |
|
1 |
落地式网孔架 |
见如下结构图 |
台 |
6 |
落地式网孔架结构 |
|
2 |
三色警示灯 |
事情电压380V |
个 |
6 |
|
|
3 |
可编程逻辑控制器 |
西门子S7-200-226CN |
个 |
10 |
配下载线 |
|
4 |
步进电机 |
Kinco 3S57Q-04056 |
个 |
10 |
|
|
5 |
步进电机驱动器 |
Kinco 3M458 |
个 |
10 |
|
|
6 |
伺服电机 |
松下MINAS A5 MHMD022G1U |
个 |
10 |
|
|
7 |
伺服电机驱动器 |
松下MINAS A5 MADKT1507E |
个 |
10 |
|
|
8 |
直线导轨滚珠丝杠滑台（不含电机） |
单轴行程200mm |
个 |
10 |
与步进电机配套使用 |
|
9 |
触摸屏 |
TPC7062KS |
个 |
6 |
配下载线 |
|
10 |
传送带、联轴器组件 |
|
套 |
10 |
与伺服电机配套使用 |
|
11 |
变频器 |
西门子MM420 1.5KW |
台 |
10 |
|
|
12 |
夹具装置（铝合金） |
定制 |
套 |
10 |
附图纸 |
|
13 |
线槽 |
|
根 |
20 |
2米/根 |
|
14 |
螺丝 |
|
颗 |
500 |
|
|
15 |
网孔板扣子 |
|
颗 |
500 |
|
|
16 |
触摸屏牢靠支架 |
|
个 |
6 |
|
|
17 |
配套附件 |
西门子STEP7 V5.5编程软件、MCGS编程软件、指导书等 |
套 |
6 |
|
（五）可完成的实训项目：
教学项目一 步进系统参数设置及调试
实训一 步进控制系统的装置
实训二 PLC 控制步进电机点动运行
实训三 PLC 控制步进电机的转向
实训四 PLC 控制步进电机的速率
教学项目二 交流伺服系统的参数设置及调试
实训一 交流伺服系统的装置
实训二 交流伺服电机驱动器的参数设置
实训三 PLC 控制伺服电机的转向和速率
实训四 PLC 控制伺服系统综合运行
教学项目三 电气气动控制系统的参数设置及调试
实训一 双作用气缸的直接控制回路
实训二 双作用气缸的换向回路
实训三 PLC 控制双作用气缸的往返
教学项目四 PLC、变频器、触摸屏的综合应用
实训一 外部模拟量（电压/电流）变频调速
实训二 PID变频调速控制
实训三 PLC工具实训（步进电机定位等）
实训四 基于PLC的程序运转控制
实训五 基于PLC通讯方法的变频器开环调速
实训六 PLC与人机界面触摸屏通讯控制
实训七 PLC、人机界面触摸屏与变频器通讯控制

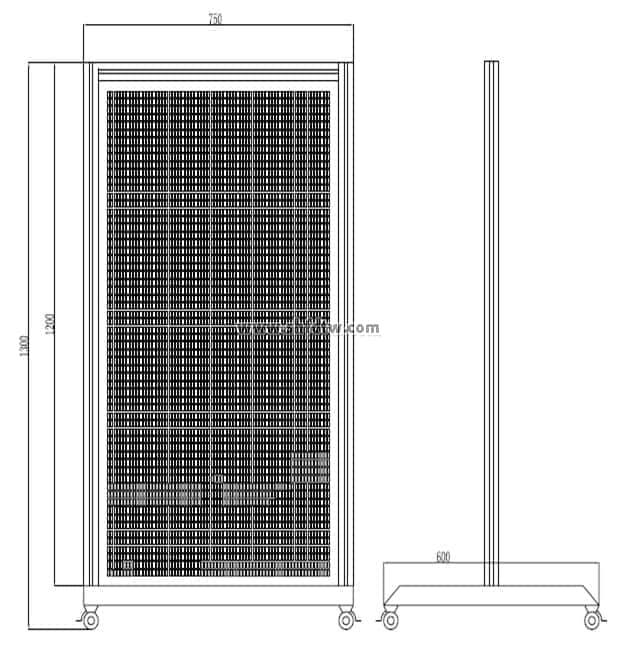

（六）装置结构图

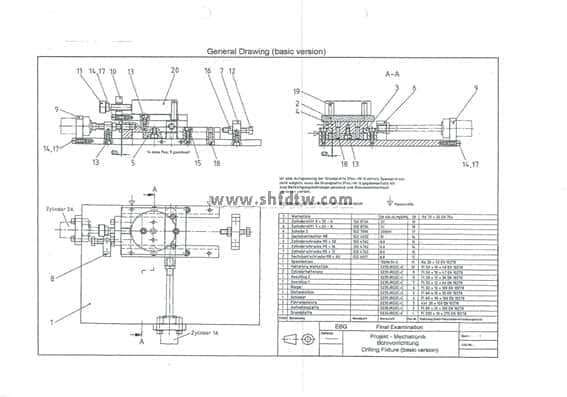

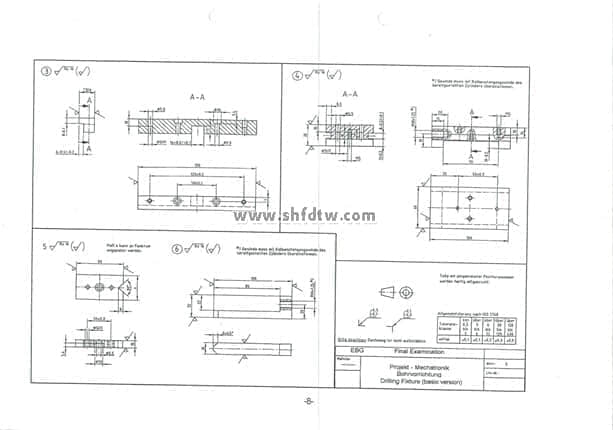

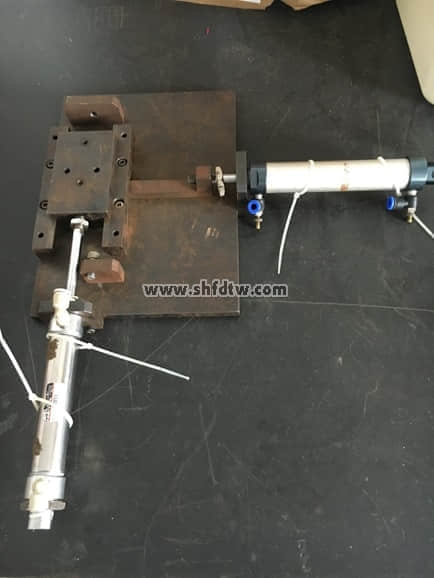

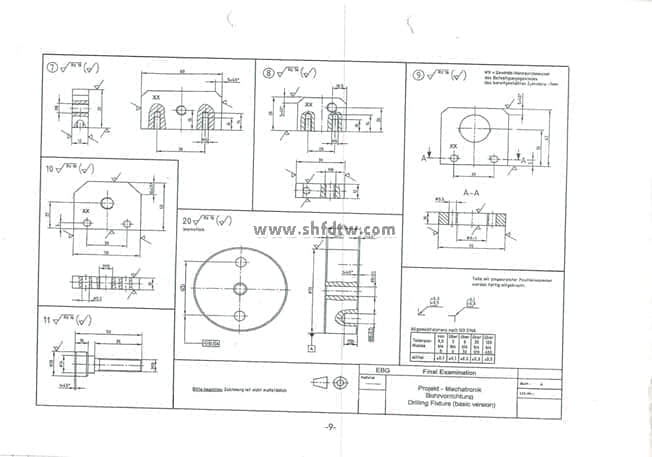

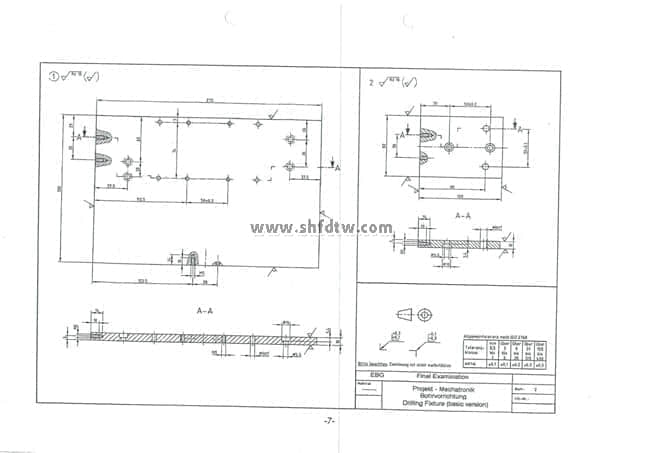

（七）夹具装置图纸及外观
