气动液压PLC综合控制实验室装备

一、概述

      气动-液压-PLC综合控制实验室是我9001cc金沙以诚为本教学公司凭证高� ；缫惶寤云⒌纭⒁嚎刂频慕萄Ц僖�，在我公司专利产品YY-18透明液压传动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验装备的优点，接纳了开放型综合实验台结构，普遍征求专家教授与先生的意见，经一直立异刷新研制而成的 。是现在集气动控制手艺、液压传动控制手艺以及PLC可编程序控制器控制手艺于一体的理想的综合性实验装备 。实验时，它们可以相互辅成，交织控制 �？梢匀醚惫邸⒏行缘乇日铡⑾嗍镀⒌纭⒁焊髯跃哂械奶氐恪⑻厣⒓坝湃醯愕� 。

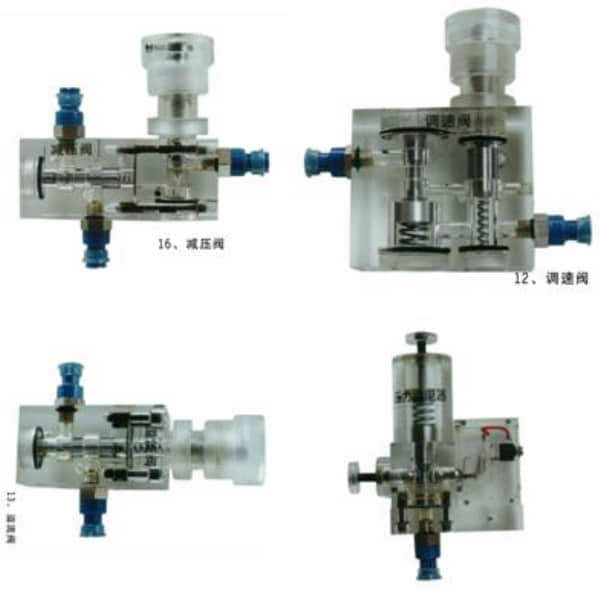

      液压实验元件均为透明有机质料制成，透明直观 。便于相识掌握几十种常用液压元件的结构、性能及用途 。掌握几十种基本实验回路的事情历程及原理 。实验时，组装实验回路快捷、利便 。
      气动实验与液压实验电气主控单位配备2套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制 。同时，以气动及液压回路为控制工具，增强对PLC可编程序控制器的学习及应用 。
      同时，配备自力的继电器控制单位举行电气控制，简质朴用 。通过与PLC较量，，可以加深对PLC可编程序控制器的相识及掌握 。

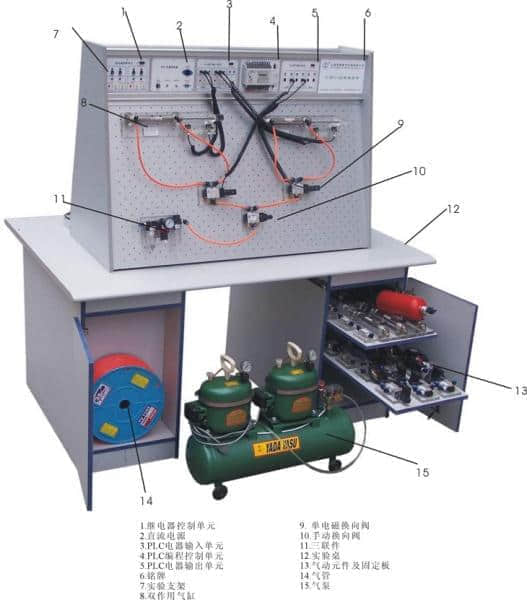

气动液压PLC综合控制实验台--（气动面）

二、实验台组成

      实验系统接纳“二合一”双面结构，即一张实验桌可供两组四位学生划分举行气动实验与液压实验，也可以双面同时举行气动液压综合实验，优化共享资源，提高产品的性能价钱比 。整体结构简朴，适用性强 。
      该实验台接纳了铝合金及高密度板质料 。雅观大方，结实耐用，操作利便 � ；旧柚梦浩笛樵�1套 ；气动实验PLC电气控制系统1套 ；气动实验继电器控制�？�1套 ；低噪音空压机1台 ；液压实验元件1套，液压实验PLC电气控制系统1套 ；液压实验继电器控制�？�1套 ；液压实验泵站1台 。（盘算机凭证学校要求另行设置）
      本实验系统接纳专用自力液压实验泵站，配直流电机无级调速系统，并且电机速率控制系统内部具有清静限速功效，可以对输出的最高速率举行限制 。同时配有数字式高精度转速表，实时丈量泵电机组的转速 。并且配有油路压力调定功效，可以调定输出压力油的清静事情压力 。泵站配有多路压力油输出及回油，可同时对多路液压回路举行供油回油 。并接纳闭锁式快速讨论，以利于快速接通或关闭油路 。实现油箱、油泵、直流电机、直流电源及控制系统、转速测控一体化设计 。
      使用此套实验装备既可划分自力地举行气动控制、液压控制响应的基本回路及其应用实验，以及 PLC编程及控制实验 ；同时，也可综合地举行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等 。

三、手艺参数

1．电源：AC: 220V  50HZ
2．实验台形状尺寸： 1500mm×1000mm×750mm
3．实验支架尺寸： 1130mm×500mm×770mm
4．PLC可编程序控制器：松下松下:FP-XL14型主机，8输入、6输出 。
5．WY5.2-双头空气压缩机：电源 AC 220V  电机功率：360W

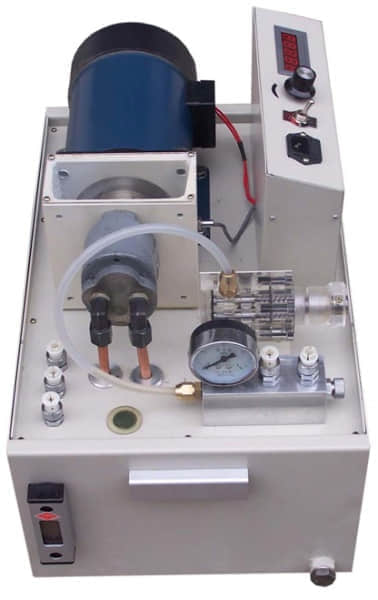

6. 液压实验泵站
事情电源：AC：220V  电机功率：750W  电机调速规模： 0-1500转/分
清静限速规模：1000-1500转/分  油泵输出最高事情压力：2.5MPa    清静压力设定规模：0.3 - 2.5 MPa  液压泵事情时离液压台1.5m远处噪声≤58dB

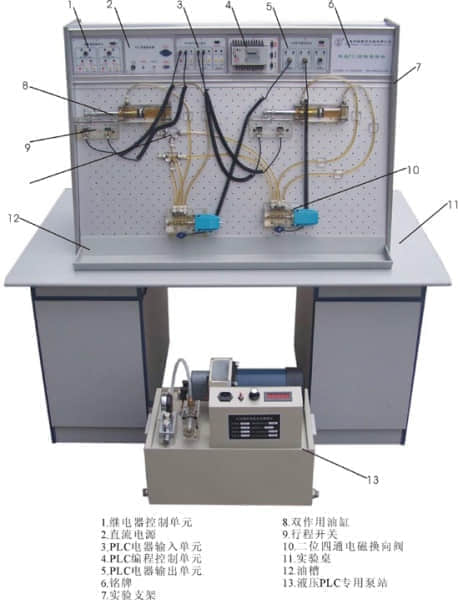

气动液压PLC综合控制实验台-(液压面)

四、实 验 项 目：

（一）、气动基本控制回路实验

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速率控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速率换接回路
7.缓冲回路
8.二次压力控制回路
9.崎岖压转换回路
10.计数回路
11.延时回路
12.过载� ；せ芈�
13.互锁回路
14.单缸单往复控制回路
15.单缸一连往复行动回路
16.直线缸、旋转缸顺序行动回路
17.多缸顺序行动回路
18.双缸同步行动回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
其它扩展实验:
（1）、单回路作用缸自动控制
（2）、多回路作用缸自动控制
（3）、PLC控 制手艺的应用
（4）、继电器控制手艺应用
（5）、其它综合、扩展性实验等类型的气动回路



液压专用泵站
（二）、液压传动基本回路实验

1.用换向阀的换向回路
2.用“O”型性能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节约调速回路
10.回油节约调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速率换接回路
14.二次进给回路
15.用顺序阀的顺序行动回路
16.用压力继电器的顺序行动回路
17.用行程开关的顺序行动回路
18.用行程换向阀的顺序行动回路
其它扩展实验
（1）小孔压力——流量特征实验
（2）卸荷实验
（4）节约变速实验
（5）负载变速实验
（6）速率稳固实验
（7）压力控制回路实验
（8）速率调理回路实验
（9）偏向控制回路实验
（10）差动回路实验
（11）溢流阀特征实验
（12）换向阀特征测试
（13）调速阀特征实验
（14）液压缸特征实验
（15）节约阀旁路节约实验
（16）调速阀进油节约实验

气动液压PLC综合控制实验台设置清单

序号
分      类
元 件 名 称
数目
1
实验台 实验桌
1张
2
实验台 实验台
1台
3
气  源 压缩机
1个
4
气动元件牢靠板
2块
5
气动接插元件-含底板 单作用缸
1只
6
气动接插元件-含底板 双作用缸
2只
7
气动接插元件-含底板 旋转气缸
1只
8
气动接插元件-含底板 三联件
1只
9
气动接插元件-含底板 减压阀(带压力表)
1只
10
气动接插元件-含底板 手动换向阀
1只
11
气动接插元件-含底板 单电磁换向阀(二位五通)
2只
12
气动接插元件-含底板 双电磁换向阀(二位五通)
1只
13
气动接插元件-含底板 双电磁换向阀(三位五通)
1只
14
气动接插元件-含底板 单气控换向阀(二位五通)
2只
15
气动接插元件-含底板 双气控换向阀(三位五通)
2只
16
气动接插元件-含底板 行程阀(机控)
2只
17
气动接插元件-含底板 行程阀(按钮)
1只
18
气动接插元件-含底板 或门型梭阀
2只
19
气动接插元件-含底板 快速排气阀1/4"
2只
20
气动接插元件-含底板 单向节约阀
2只
21
气动接插元件 单向节约阀(讨论型)
7只
22
气动接插元件-含底板 单向阀
2只
23
气动接插元件-含底板 顺序阀
2个
24
气动接插元件 气容
1只
25
气动接插元件 六通
2只
26
气动接插元件 行程开关
4只
27
附    件 气管  （PU气管φ6×4）
1盘
28
附    件 消声器(小)
2只
29
附    件 消声器(大)
1只
30
附    件 三通（Y型）
2只
31
附    件 三通（T型）
4只
32
附    件 四通
2只
33
附    件 生料带
1个
34
附    件 弹性插脚
50只
35
附    件 气孔塞头
50只
36
附    件 铰剪
1把
37
附    件 尖嘴钳
1把
38
附    件 运动扳手
1把
39
附    件 螺丝刀
2把
40
附    件 内六角扳手
1把
41
装置在泵站上 拖动直流电机
1
42
装置在泵站上 专用直流电源及调速控制电路
1
43
装置在泵站上 高精度数字转速表
1
44
装置在泵站上 压力表
1
45
装置在泵站上 齿轮油泵
1
46
装置在泵站上 油箱
1
47
装置在泵站上 溢流阀
1
48
装置在泵站上 滤油器及温度液位计
1
49
组合透明元件 油缸（带行程撞块）
2
50
组合透明元件 弹簧回位油缸
1
51
组合透明元件 增压油缸
1
52
组合透明元件 辅助油箱
1
53
组合透明元件 单向阀
2
54
组合透明元件 液控单向阀
2
55
组合透明元件 溢流阀（直动式）
2
56
组合透明元件 先导式溢流阀
1
57
组合透明元件 节约阀（直动式）
1
58
组合透明元件 调速阀
2
59
组合透明元件 顺序阀
2
60
组合透明元件 减压阀
1
61
组合透明元件 二位二通电磁换向阀
1
62
组合透明元件 二位四通电磁换向阀
2
63
组合透明元件 “O”型三位四通电磁换向阀
1
64
组合透明元件 “H”型三位四通电磁换向阀
1
65
组合透明元件 “M”型三位四通电磁换向阀
1
66
组合透明元件 二位四通行程换向阀
1
67
组合透明元件 三位五通手动换向阀
1
68
组合透明元件 压力继电器
1
69
  压力表
3
70
  微动行程开关（�？⒊１眨�
2
71
液压元件上 专用液压快速讨论
100
72
附    件 四通（高压）
10
73
附    件 皮管夹子
10
74
附    件 毛巾
5
75
附    件 油槽
1
76
附    件 油盘(滤油网)
1
77
附    件 配套工具
1
78
附    件 磨练备用配件
1
79
材    料 透明液压皮管   8φ
1盘
80
材    料 专用液压油
20公斤
81
电器配件 220V电源插头线
2
82
电器配件 电磁阀通用毗连线
3
83
电器配件 压力继电器插头线
1
84
电器配件 直流电源单位
2
85
电器配件 PLC 编程器控制单位
2
86
电器配件 PLC电器输入单位
2
87
电器配件 PLC电器输出单位（液压）
1
88
电器配件 PLC电器输出单位（气动）
1
89
电器配件 液压继电器控制单位
1
90
电器配件 气动继电器控制单位
1
91
电器配件 单位电器毗连电缆
8
92
资料 透明液压实验手册
2
93
资料 气动实验指导书
2
94
资料 9001cc金沙以诚为本光盘（PLC编程软件，PLC程序,产品说明）
1
