装置功效
1、使学生充分相识离心泵的结构与特征，熟悉离心泵的事情方法和操作流程。
2、熟悉组成管路的种种管件、阀门，相识温度、压力、电功率、流量等就地显示仪表及传感检测装备，掌握涡轮流量计的丈量原理及使用要领。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
4、测定流量调理阀某一开度下管路特征曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
6、掌握多元回归的要领，回归（H-Q、η-Q、N-Q）关系曲线。
设计参数 液体流量：0.2～5.2m3/h，离心泵出口压力：0-0.2MPa。
离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。

液体温度：常温。



您只要致电：021-55884001（袁司理）

我们可以解答 离心泵特征曲线测定实验装置 的相关疑问！

我们可以帮您推荐切合您要求的 离心泵特征曲线测定实验装置 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-70-1164-1.html

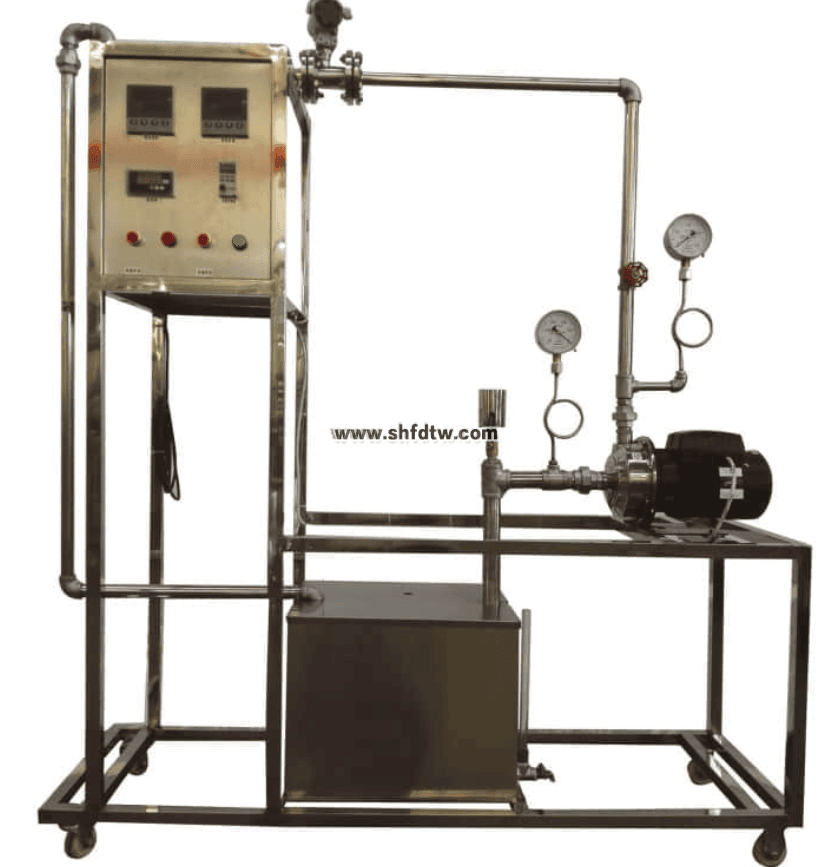

主要装备
单相矢量变频器，规格：（0-50）Hz。
指针式压力表：表盘直径Φ100mm  丈量规模0-0.4MPa，精度1.5级。
指针式真空表：表盘直径Φ100mm  丈量规模-0.1-0MPa，精度1.5级。
功率变送器、单相智能功率数字显示仪。
宇电AI501温度数字显示仪。
宇电AI501流量数字显示仪。
DN25涡轮流量计：0.5~10m3/h，4-20mA远传输出，流量检测机构。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口距离板设计。
管路：304卫生级不锈钢材质，接纳不锈钢快装活接与管路毗连，总出口闸阀；管道法兰毗连涡轮流量计。
电器：接触器、开关、泄电�；た掌�。
304不锈钢仪表柜：测控、电器装备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

测控组成

变量

检测机构

显示机构

执行机构

液体温度

PT100铂电阻

数字温度仪表

无

液体流量

涡轮流量计

数字流量仪表

变频器

泵入口压力

指针式真空表

就地显示

无

泵出口压力

指针式压力表

就地显示

无

泵功率

功率变送器

数字功率仪表

无
