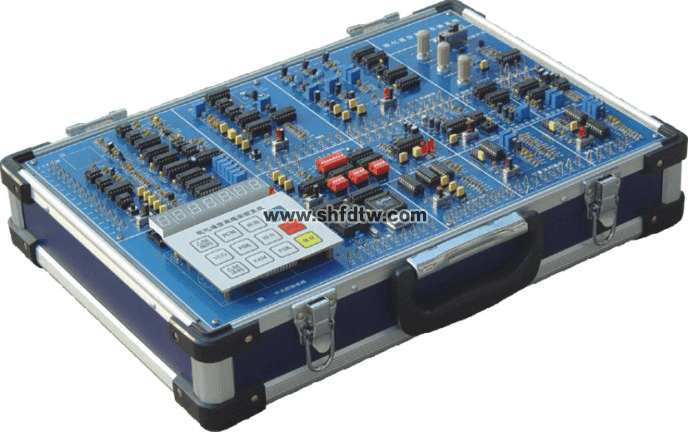

TW-X67 通讯系统原理实验箱

9001cc金沙以诚为本(中国)有限公司官网


TW-X67是依据天下电子类统编课本《通讯原理》和《通讯原理实验》的内容全心设计而成的综合实验系统 。实验内容充分、富厚、完整 。板面图示清晰，便于接线和测试

您只要致电：021-55884001（袁司理）

我们可以解答 通讯系统原理实验箱 的相关疑问！

我们可以帮您推荐切合您要求的 数字通讯原理实验箱,通讯手艺实验箱,通讯实验箱 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-38-2704-1.html

一、主要功效组成

1、提供直流稳压电源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路 。

2、CPU微处置惩罚器及电路接口组成系统的总控制器

3、8位数码管用于显示系统的实验状态和效果

4、16个按键的薄膜键盘用于设定信号和实验方法

5、用CPLD设计的多种数字信号爆发电路

6、帧同步信号识别提取电路

7、伪随机码、特殊码爆发电路

8、低频正弦波信号爆发器

9、CPU微处置惩罚器及电路接口

10、抽样定理和脉冲调幅(PAM)电路�？�

11、脉冲编码调制(PCM)电路�？�

12、增量调制 (M)编译码电路�？�

13、移相键控PSK解调吸收和调制发送电路�？�

14、HDB3码形变换电路�？�，有分时钟、编码、解码三部分

15、FSK电力线载波通讯电路�？�

16、数字通讯系统ADPCM时钟、ADPCM输入输出、ADPCM吸收、ADPCM发送电路�？� 。

二、实验内容

1、多种数字信号爆发及形成实验

2、帧同步信号识别、提取与剖析实验

3、伪随机码、特殊码视察丈量剖析实验

4、同步正弦波信号爆发与应用实验

5、CPU微处置惩罚器及电路接口实验

6、通讯系统原理电路�？椴僮魇笛�

7、通讯话路终端发送放大实验

8、通讯话路终端吸收滤波器实验

9、抽样定理实验

10、脉冲幅度调制（PAM）及系统实验 。

11、用同步源信号视察A律PCM八比特编码的实验

12、脉冲编码调制（PCM）及系统实验

13、PCM编码时分多路复用时序剖析实验

14、增量调制CVSD(△M)编码实验

15、作时钟可变状态下(△M)编码较量实验

16、一连可变斜率增量调制(△M)译码实验

17、增量调制（△M）系统特征、指标测试实验

18、一律条件下的（PCM与△M）系统性能较量实验

19、频率键控(FSK)调制解调实验

20、二相BPSK调制解调实验

21、二相DPSK调制解调实验

22、PSK载波提取实验

23、信码再生实验

24、位同步、位准时提取实验

25、眼图视察及剖析实验

26、CPU仿真眼图视察丈量实验

27、基本锁相环实验

28、同步带与捕获带的带宽丈量实验

29、琐相式数字频率合成器实验

30、HDB3码型变换编译码视察实验

31、语音信号及通讯系统原理综合实验

32、单台实验箱实现单工通讯系统实验

33、两台实验箱实现双工通讯系统实验

三、实验箱设置

序号

装备名称

型 号

备 注

1

现代通讯原理实验箱

TW-X67

每组一台

出厂
附件

TW-X67实验指导书

1本

电源线1.5m

1根

夹子线40CM

红黑各2根

保修卡、及格证

1套

2

20MHz双踪示波器

每组一台 （必配，价钱另算）

3

电话单机

每组一部 （必配，价钱另算）
