TW-GDF02崎岖压供配电仿真系统实验装置
一、结构特征
1.柜体由薄钢板冲压成形，接纳标准化设计，结构零件通用性强，机械强度高 。
2.柜体上部为主母线室、前部为电器室、后部为电缆收支线室，各室间有钢板或绝缘板作隔离，以包管使用清静 。
3.柜体结构零件的外貌� ；げ憧酒嵘笱殴壑柿靠煽� 。
4.机械联锁：GCK柜抽屉小室的门与断路器或隔脱离关的操作手柄设有机械联锁，只有手柄在分断位置时门才华开启以包管清静 。
5.受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置 。
二、装备功效特点
1.柜体装置方法为整体装置方法 。收支线方法为上（下）收支线 。
2.高、低压柜接纳分段式母线毗连方法，与下引母线和引出排举行软毗连，学生可以完成隔脱离关、断路器、接触器、电流互感器、仪表、赔偿电容、其他控制电器、母线的拆装与毗连和操作 。
三、系统组成
崎岖压供配电仿真系统由高压开关柜、高压计量柜、进线柜、赔偿柜、动力柜、动力及照明柜、负荷柜和变压器组成 。

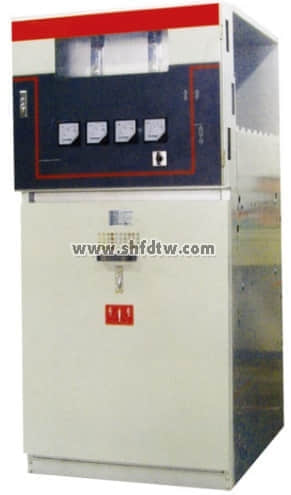

1、高压开关柜
（本图仅供参考，以实物为准）
您只要致电：021-55884001（袁司理）
我们可以解答 崎岖压供配电仿真系统实验装置 的相关疑问！
我们可以帮您推荐切合您要求的 崎岖压供配电仿真系统实验装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-68-2025-1.html
高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或� ；さ茸饔�，电压品级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔脱离关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类 。高压开关制造业是输变电装备制造业的主要组成部分，在整个电力工业中占有很是主要的职位 。
本套系统中的高压开关柜的主要器件为负荷开关、高压熔断器、避雷器等 。

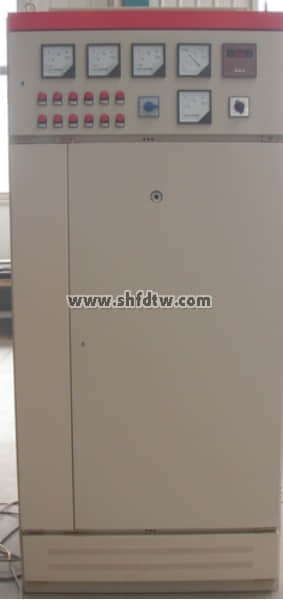

2、高压计量柜
（本图仅供参考，以实物为准）
高压计量柜主要用于高压电能计量，特殊适用于中、小型变压器用户，能够完整准确的计量有功电能和无功电能 。
本套系统中的高压计量柜的主要器件为互感器、（有功、无功）电度表、电压表、电流表等 。
3、进线柜
进线柜区别出线柜而得名，两者都是接于母线上的装备单位（距离），此时的装备单位由各个一次装备组成，一样平常是两组刀闸，一台开关，一组CT 。
从� ；す婺Ｋ剂�，一样平常进线柜和出线柜内一次装备的毗连顺序差别 。
进线柜内一次装备的毗连顺序是母线刀闸、CT、开关、线路刀闸 。出线柜内一次装备的毗连顺序是母线刀闸、开关、CT、线路刀闸 。
4、低压电容柜
（本图仅供参考，以实物为准）
电容赔偿柜的作用是提高负载功率因数，降低无功功率，提高供电装备的效率 ；电容柜是否正常事情可通过功率因数表的读数判断，功率因数表读数若是在0.9左右可视为事情正常 。
本套系统中的低压电容柜的主要器件为6组电容器，一个功率因数表、一个电压表、三个电流表（配互感器） 。
5、低压配电柜
（本图仅供参考，以实物为准）
低压配电柜的作用作为输电、配电及电能转换之用 。低压配电柜的作用是将电能分派到各个负荷部位及在电路短路，过载和泄电时举行断电� ；� 。
本套系统中的低压配电柜的主要器件为一个电压表，一个总受电开关， 4个脱离关，电流互感器、有功电度表、电流表等
6、动力及照明柜
动力及照明柜用于动力及照明控制，抽屉式结构，带有机械连锁机构，带有隔室，每个控制单位带有断电� ；ず偷缪怪甘�，每个柜体6支路（动力3个支路，照明三个支路），每支路控制电流16A 。
7、动力柜
动力柜用于动力控制，带有隔脱离关（隔脱离关带熔断器，板前操作），出线开关（板前操作），支路控制开关（三路输出），前后开有视察窗，控制电流100A，各支路控制电流不小于32A 。
8、负荷柜
负荷柜用于提供切合，感性负载10个单位，每个单位轴功率230W，阻性负载10个单位，每个单位功率180W 。
9、变压器
用10KVA, 0.4KV/0.4KV的干式变压器（带防护罩）模拟电力变压器 。
四、主要手艺参数
1.额定绝缘电压：直流660V
2.额定事情电压：交流380V
3.辅助电路额定事情电压：交流380V、220V
4.母线额定电流：100A
5.分支母线额定电流：10~16A ；
