数电模电实验台
现在，海内种种学校电工、电子实验装备大多是分体的，也有部分学校凭证教学要求自制了种种形式的实验台或实验箱，由于加工量少，受自身加工能力的限制，加工工艺粗糙，功效不全，知足不了实验要求，也容易爆发人身及装备事故，且实验元器件繁多灾以购置、难以治理，很难开出实验纲要划定的实验�；诖�，我厂吸收德国及海内同类产品的优点，团结我国高教、职教教学纲要要求而研制本产品。
您只要致电：021-55884001（袁司理）
我们可以解答 电工数电模电电气控制带直流电机实验装备 的相关疑问！
我们可以帮您推荐切合您要求的 电工数电模电电气控制带直流电机实验装备 相关产品！
找不到所需产品 ？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-43-1035-1.html

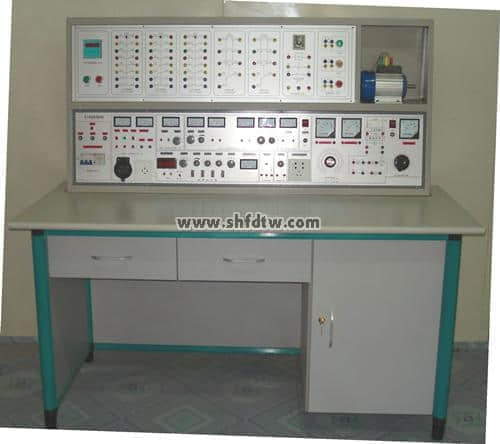

（一）实验控制屏
数电实验功效板：
1. 直流稳压电源：±5V/1A 两路；0.0～18V/0.75A 一连可调两路，+5V 电源设有短路报警、指示功效，以上电源均有短路软阻止自动恢复�；� 功效。
2. 脉冲信号源：计数脉冲源 0.5Hz～300kHz 一连可调；输出四路 BCD 码基频、二分频、四分频、八分频，基频输出频率分 1Hz、1kHz、20kHz 三档粗调，每档周围可举行细调；正负各两路输出的单次脉冲源。
3. 提供五功效逻辑笔、LED 发光二极管报警指示电路、共阴极数码管一 只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、 六位十六进制译码显示器、拨码盘、复位按钮、扬声器、音乐片及电位 器等。
4. 设有高可靠圆脚集成块插座（40P 2 只、28P 1 只、24P 1 只、20P 1 只、16P 5 只、14P 6 只、8P 2 只）及镀银长紫铜管等。
5. 数电实验功效板设有可装、卸牢靠线路实验小板的插座四只，可选 购数字 EDA 下载板。
模电实验功效板：
1. 直流稳压电源：±5V/1A 两路，0.0～18V/0.75A 一连可调两路，+5V 电源设有短路报警、指示功效，每路电源均有短路软阻止自动恢复�；� 功效。
2. 直流信号源：-5V～+5V 一连可调两路。
3. 交流电源：0V、6V、10V、14V 抽头电源一起，中心抽头 17V 电源两 路，每路电源均有短路�；ぷ远指垂π�� ？刂破磷笥伊讲嗌栌� 220V 单相三芯插座若干个。
4. 函数信号爆发器：信号爆发器是由单片集成函数信号爆发器及外围 电路，数字电压指示及功率放大电路等组合而成。其输出频率规模为 2Hz～2MHz，输出幅度峰峰值为 0～16VP-P� ？墒涑稣也ā⒎讲ā⑷� 波共三种波形，由琴键开关切换选择，输出频率分七个频段选择，设有 三位 LED 数码管显示其输出幅度(峰一峰值)。输出衰减分 0dB、20dB、 40dB、60dB 四档，由两个“衰减”按键选择。
5. 六位数显频率计：本频率计的丈量规模为 1Hz 至 10MHz，有六位共阴 极 LED 数码管显示。将频率计处开关（内测/外测）置于“内测”，即 可丈量“函数信号爆发器”自己的信号输出频率。将开关置于“外测”， 则频率计显示由“输入”插口输入的被测信号的频率。
6. 直流数字电压表：分 200mV、2V、20V、200V 四档，直键开关切换， 三位半数显，输入阻抗 10MΩ，精度 0.5 级。
7. 直流数字毫安表：分 2mA、20mA、200mA 三档，直键开关切换，三位 半数显，精度 0.5 级。
8. 设有 1mA/100Ω镜面指针式细密直流毫安表、继电器、扬声器、蜂鸣 器、振荡线圈、可控硅、12V 信号灯、功率电阻、桥堆、二极管、集成 稳压块、电容、三极管、按钮及电位器等。
9. 模电实验功效板设有可装、卸牢靠线路实验小板的插座四只，配有 2019 年物理与电子信息学院专业群建设项目 共射极单管放大器/负反响放大器实验板、射极追随器实验板、RC 正弦 波振荡器实验板、差动放大器实验板及 OTL 功率放大器实验板共五块， 可接纳牢靠线路无邪组合相关的实验。
10. 实验毗连点、测试点接纳高可靠自锁紧防转叠插座及测试弯针，设 有高可靠圆脚集成块插座（40P 1 只、14P 1 只、8P 2 只）及镀银长紫 铜管等，供插种种集成块、三极管、电容及电阻等器件，确保接触优异， 实验可靠。
11. 实验功效板接纳 2mm 厚的敷铜板制成，正面印有元器件图形符号、 字符及连线，背面是响应连线并焊好响应器件。
TWK-760A 模电、数电实验与手艺实训审核实验室成套装备 A组：一台0.5KA单相0-250V输出。 B组：低压交流电压3-24V分七档可调，最大输出电流1.5A，电流表指示。 C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。 D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换...
TWK-760B电工、模电、数电实验与手艺实训审核实验室成套装备 人体苏醒模子1个，灭火器1只，手电钻3把，台钻1台，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，MF-47指针万用表13只，数字万用表13只，电度表13
TWK-760C 电工.模电.数电.电力拖动实验与手艺实训审核实验室 实验项目包括电工学、电工原理、模拟电子手艺、数字电子电路、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。接纳德国职业教育先进的实验要领；使用九孔通用万能实验底...
电工、模电、数电、电力拖动（带直流电机）实验与手艺实训审核实验室成套装备（带智能型功率表、功率因数表） 实验项目包括电工学、电工原理、模拟电子手艺、数字电子电路、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。接纳德国职业教育先进...
TWKL-760A 通用电工、模电、数电实验与电工、模电、数电手艺实训审核综合装置 本装置是电工、模电、数电实验与手艺实训审核有机的团结，做到资源共享一室多用，镌汰实验实训指导西席职员和基建投入，经济效益显著。实验项目包括电工学、电工原理、模拟电子手艺、数字电子手艺等课程，可完成交直流、振荡、磁场电路、运算放大器、整...
TWKL-760B 通用电工、模电、数电、电拖实验与电工、模电、数电、电拖手艺实训审核综合装置 本装置是电工、模电、数电、电拖实验与手艺实训审核有机的团结，做到资源共享一室多用，镌汰实验实训指导西席职员和基建投入，经济效益显著。实验项目包括电工学、电工原理、模拟电子手艺、数字电子电路、电力拖动、电气控制、继电控制等课程...
TWKL-760C通用电工、模电、数电、电拖（带直流电机）实验与电工、模电、数电、电拖（带直流电机）手艺实训审核综合装置
模电数电实验与手艺实训审核实验室成套装备
电工模电数电实验与手艺实训审核实验室成套装备
电工.模电.数电.电力拖动实验与手艺实训审核实验室
电工模电数电电力拖动实验与手艺实训审核实验室成套装备
通用电工、模电、数电实验与电工、模电、数电手艺实训审核综合装置
通用电工、模电、数电、电拖实验与电工、模电、数电、电拖手艺实训审核综合装置
通用电工、模电、数电、电拖（带直流电机）实验与 电工、模电、数电、电拖（带直流电机）手艺实训审核综合装置
