TW08M-3H型数控铣床装调与维修审核实训装备

（系统：FANUC 0I MF）

一、产品概述

本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修手艺实训审核装备，凭证机电类行业中数控机床维修手艺的特点，并团结数控机床装调维修工的手艺判断要求，对数控机床电气控制及机械传动举行研究，针对实训教学运动举行了专门设计，包括了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺，强化了学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、铣工等工种的审核与判断 。

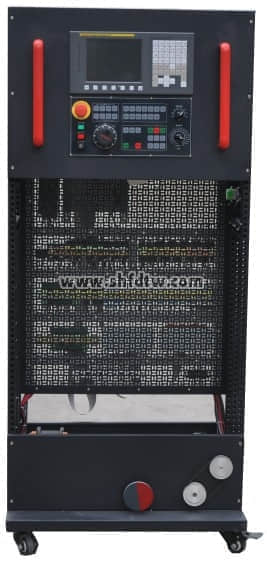

SY数控铣床装调维修实训系统实物图：

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

二、装备功效说明

数控车床实训装备由电气控制单位、数控机床功效部件等组成 。

1、电气控制单位功效说明：

电气控制单位主要包括数控系统、进给驱动、主轴单位、冷却控制电路、接口单位、�；さ缏贰⒌缭吹缏返茸槌� 。该单位包括完整的数控铣床电气控制部分，内嵌有数控机床智能化审核系统，以及接口转换单位，可以直接与数控机床功效部件举行毗连用于真实的电气调试与维修实训；也可以通过接口转换单位和电气装置实训单位毗连完成对数控机床功效部件的调试 。立式结构切合真实的数控电气装置情形，器件结构与现实机床一致，切合GB/T5226.1-1996标准，可以更贴合现实岗位要求举行手艺训练 。

设置的智能化故障维修系统通过爆发故障、故障剖析、故障诊断、线路检查、故障点确定等历程训练学生数控机床维修能力，配合盘算机软件可以举行学生登录、自动评分、效果统计等利便的实训效果评价功效，还可以通过网络毗连举行数控手艺的应知审核，大大减轻西席的故障设定、评分、统计等事情量，是一套集实验、检查、评估于一体的数控手艺教育装备 。

三、手艺性能

1．输入电源：三相四线AC380V±10%  50Hz

2．装置容量：≤8kVA

3．形状尺寸：800mm×600mm×1800mm（电气控制单位）

1200mm×600mm×780mm（电气装置单位）

四、产品结构和组成

1．系统由机床实训柜、实物高速数控铣床等组成 。

2．机床实训柜接纳铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件结构与现实机床厂的模式一致 。电气柜内的电气装置板为多功效网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、包管丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等 。

3．系统接纳三相四线AC380V交流电源供电，并设有泄电�；て鳌⒅甘镜浦甘竞桶芩康�，具有过载�；ぁ⒍搪繁；ず托沟绫；ぷ爸�，在电压异�；蚍浩鸲搪非樾问弊远卸�，�；と松砗妥氨盖寰� 。

4．数控系统接纳发那科厂家的主流数控系统（用户可� 。�，能知足差别类型机床的实训教学 。

5．X、Y、Z轴由交流伺服电机驱动，运动偏向上设有正负限位、参考点等功效，主轴由变频电机驱动，变频调速控制 。

6．实物高速数控铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有现实加工能力，可对铁、铝、铜、PVC、有机玻璃等质料举行铣削加工 。通过对数控铣床的拆装训练，学员可掌握数控铣床水平度、平行度和笔直度的调解要领等，同时学会百分表、直角尺、游标卡尺等工量具的使用要领和机床机械精度的丈量要领 。

1）床身、主轴箱等均接纳铸件结构，铸件经由时效处置惩罚、外貌机加工和铲刮工艺等，确�；簿任裙� 。

2）主轴箱由箱体、主轴、主轴电机、同步带等组成，可举行主轴箱的装配与调解、整体式主轴的装配、主轴电机的装置与调解等手艺训练 。主轴与主轴电机接纳多楔带联接，且具有张紧力结构，可举行张紧力调解 。

3）X、Y轴为线轨，进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可举行滚珠丝杠的装配与调解、直线导轨的装配与调解、上拖板的装配与调解等手艺训练 。

4）Z轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可举行滚珠丝杠的装配与调解、直线导轨的装配与调解、上拖板的装配与调解等手艺训练 。

5）配有主轴芯棒等机床检具，可举行数控铣床几何精度检测方面的训练 。

6）辅助装置由润滑系统等组成 。

7）SY-VM7135A型主要参数：

手艺名称

手艺参数

事情台尺寸

800×320mm

行

程

X轴/快速进给

550mm/15M

Y轴/快速进给

350mm/15M

Z轴/快速进给

420mm/10M

主轴转速  （变频/伺服）

60～6000

刀柄形式

BT40

进给速率

8000mm/min

T形槽宽

14mm

T形槽间距

110mm

主轴端部到事情台距离

70-470mm

主轴中心至立柱距离

375mm

事情台最大承重

200kg

最小设定单位

0.001mm

重复定位精度

±0.0075mm

定位精度

±0.01mm

主轴电机

(3.7kw)

气源压力

4-6kgf/cm2

五、实训项目

1．电路设计、装备装置和电路毗连

（1）数控系统的装置、接线

（2）系统启�？刂频缏返纳杓朴虢酉�

（3）变频调速系统的电路设计、变频器、主轴电机的装置与接线

（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的装置与接线

（5）冷却控制系统的电路设计、器件装置与接线

（6）急�？刂苹芈返纳杓朴虢酉�

（7）手摇脉冲爆发器的接线

2．机械部件装配与调解

（1）滚珠丝杠螺母副的装配与调解

（2）直线导轨副的装配与调解

（3）X轴上拖板的装配

（4）整体式主轴的装配

（5）电机与联轴器的装配

（6）润滑系统的装配

（7）主轴箱的装配与调解

3．数控机床的功效调试

（1）数控系统的基本操作

（2）数控系统基本参数的设置与调试

（3）数控系统进给轴参数设置与调试

（4）数控系统主轴参数设置与调试

（5）PLC编程与调试

（6）驱动器参数设置与调试

（7）变频器参数设置与调试

（8）主轴打刀缸换刀等功效部件的调试

（9）数控系统的数据备份

4．机电联调与故障扫除

（1）数控铣床机电联调

（2）数控铣床故障诊断与扫除

5．数控铣床几何精度检测

6．数控铣床的程序体例与加工

（1）数控铣床编程

（2）数控铣床加工

7．数控机床的保养和维护

六、系统设置

表1：基本设置

序号

名  称

主要部件、器件及规格

数目

备注

1

机床实训柜

800mm×600mm×1800mm

1套

2

数控铣床

高速SY-VML7135A

1台

3

数控系统

发那科FANUC 0I MF

1台

4

变频器

4kw

1台

5

伺服驱动

发那科SVM20i

2套

6

伺服电机

发那科βis8/3000

2台

7

电子手轮

手摇脉冲爆发器

1只

8

主轴电机

4KW

1台

9

电器元件

泄电�；て鳌⒍下菲鳌⒔涣鹘哟テ鳌⒓痰缙鳌⒋衅鳌⑴叩�

1套

10

电脑

主流品牌设置

1台

用户自配

11

型材电脑桌

形状尺寸：600mm×560mm×1100mm

1张

表2：配套工具、量具、工装及机床附件

序号

种别

名称

型号、规格

数目

备注

1

工具

剥线钳

鸭嘴式

1把

2

斜口钳

5寸，橡塑柄

1把

3

尖嘴钳

5寸，橡塑柄

1把

4

铰剪

民用型

1把

5

镊子

尖嘴式

1把

6

套筒扳手

专用

1套

7

钩形扳手

月牙扳手

2把

8

运动扳手

6″

1把

9

启齿扳手

8×10

2把

10

启齿扳手

12×14

2把

11

内六角扳手

1套

12

十字螺丝刀

3×50、6×250

各1把

13

一字螺丝刀

2.5×75、6×80

各1把

14

试电笔

氖管式

1把

15

万用表

数字表，三位半显示，有电阻、电容、电压、电流丈量功效 。

1只

16

电烙铁

40W

1把

内热式

17

烙铁架

1个

18

吸锡器

铝塑吸锡器

1把

19

焊锡

1卷

20

橡皮锤

750g

1把

21

铁榔头

木柄圆头锤

1把

22

三爪拉马

4寸

1套

23

小圆锉

1把

24

平锉

200mm

1把

25

百分表触头

1个

定制

26

拆卸轴承工具

1套

定制

27

紫铜棒

一头φ18一头φ14×200mm

1根

定制

28

拔销器

1套

定制

29

量具

通俗游标卡尺

量程：300mm

精度：0.02mm

1把

30

深度游标卡尺

量程：200mm

精度：0.02mm

1把

31

千分尺

丈量规模：0～25mm

1把

32

杠杆式百分表

量程：0.8mm

分度值：0.01mm

1个

33

小磁性表座

1个

34

百分表

分度值：0.01mm

1个

35

大磁性表座

1个

36

直角尺

200mm×130mm×12.5mm

1把

37

主轴芯棒

BT40，长度300mm

1个

38

电气控制电路图

含故障点

1份

39

变频器说明书

1本

40

用户手册

FANUC 0I

3本

41

维修手册

FANUC 0I

1本

42

参数说明

FANUC 0I

1本

43

实验指导书

1本

44

智能审核系统�？�

含软件与硬件

1套
