产品详情

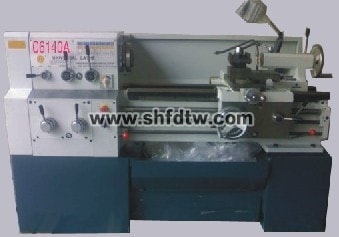

TW-C6140A拆装型通俗车床

一、机床的用途和特征

TW-C6140A拆装型型卧式通俗车床形状雅观  ，结构合理  ，用途普遍  ，操作利便 。该机床可实现手动控制  ，能够完成车削多种零件的内外圆  ，端面、切槽、恣意锥面、球面及公、英制圆柱螺纹等工序 。

该机床床身导轨接纳超音频淬头工艺  ，耐磨性强  ，精度坚持性好；主轴系统结构先进  ，回转精度高  ，抗振性好  ，具有较高的切削性能；动态响应优良  ，整机噪音低,质量稳固可靠的优越性 。

二、机床主要手艺参数

手艺规格

机床型号

中心高

202mm(8")

床身上最大事情回转直径

400

刀架上最大事情回转直径

240mm（9?"）

最大工件长度

750mm    / 1000mm

主轴孔直径

46mm（1?"）

主轴锥孔

MT6

主轴转速规模

12级25~1600r/min

刀架最大行程

纵向

650mm    /    850mm

横向

240mm（9?"）

小刀架最大行程

140mm

刀杆截面尺寸（宽*高）

25mm*20mm

主轴中心线至刀具支持面的距离

27mm

主轴中心线至刀架侧面的最大距离距离

205mm

纵向  ，横刀架  ，小刀架刻度值

0.5mm/g  100mm/r  4mm/r  3mm/r

公制螺纹

30种0.45～20mm/r

英制螺纹

35种80～1?T.P

模数螺纹

25种0.25～10mm

经节螺纹

35种160～3?D.P

进给量

纵向

138种0.04～2.16mm

横向

138种0.02～1.08mm

尾座套最大行程

130mm(5?")

尾座套最大锥孔

MT4

主电机功率

N=3/4.5KWη=970/1440r/min

形状尺寸（长*宽*高）

1950х900х1250mm/2150х900х1250mm

净重

1350kg/1450kg

附件：使用说明书、及格证、呆口扳手 内六扳手、及拆装专用工具1套 。外圆车刀、螺纹车刀、切断刀 内孔车刀各1把、三爪卡盘：￠200mm/1套 。

三、基本实验项目

1．实物车床由床身、主轴箱、进给传动系统、换刀装置和辅助装置等组成  ，具有现实加工能力  ，可对铁、铝、铜、PVC、有机玻璃等质料举行车削加工 。通过对车床的拆装训练  ，学员可掌握数控车床水平度、平行度和笔直度的调解要领等  ，同时学会百分表、直角尺、游标卡尺等工量具的使用要领和机床机械精度的丈量要领 。

1）床身、主轴箱、移动拖板、尾座等均接纳铸件结构  ，铸件经由时效处置惩罚、外貌机加工和铲刮工艺等  ，确�；簿任裙� 。

2）主轴箱由箱体、主轴、卡盘、主轴电机、三角皮带等组成  ，可举行主轴箱的装配与调解、主轴卡盘的装配、主轴电机的装置与调解等手艺训练 。主轴与主轴电机接纳多楔带联接  ，且具有张紧力结构  ，可举行张紧力调解 。

3）中、小拖板进给传动系统由丝杠、燕尾导轨、轴承、轴承支座等组成  ，可举行丝杠的装配与调解、导轨调解、中、小拖板的装配与调解等手艺训练 。

4）大拖板进给传动系统由丝杠、三角导轨、轴承、轴承支座、床鞍等组成  ，可举行导轨调解、丝杠调解等手艺训练 。

5）换刀装置接纳四工位刀架  ，可举行刀架拆装手艺训练 。
