产品详情

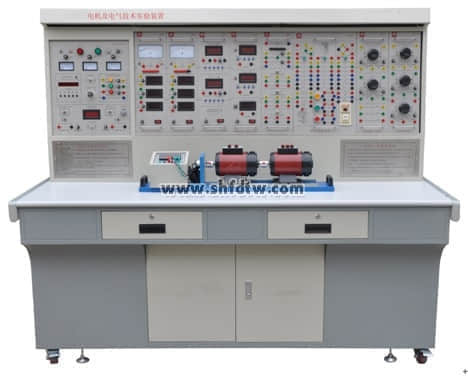

TWDQ-1型电机及拖下手艺实训装置

9001cc金沙以诚为本(中国)有限公司官网


（仅供参考 ，详细以设置实物为准）

一、概述

“TWDQ-1型电机及电气手艺实训装置”是由本公司设计的新颖综合实训装置 ，综合了现在我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器手艺”及“工厂电气控制”等课程实训纲要的要求 。特殊适用于高等院校现有的电机、电气手艺实训装备的更新刷新 ，同时也为中等专业学校、职业手艺学院等新建或扩建实训室 ，迅速开设实训课提供了理想的实训装备 ，为西席或研究生开发新实训或举行科学研究事情提供优异的实训条件 。

二、特点

1、综合性强 本装置综合了现在海内种种院校电机及电气类课程的所有实训项目 。

2、顺应性强 能知足种种学校响应课程的实训教学 ，实训的深度与广度可凭证需要作无邪调解 ，普及与提高可凭证教学的历程作有机地团结 。装置接纳组件式结构 ，替换便捷 ，如需要扩展功效或开发新实训 ，只需添加部件即可 ，永不镌汰 。

3、整套性强 从仪器仪表、专用电源、电机及其它实训部件到实训毗连专用导线等均配套齐全 ，配套部件的性能、规格等均亲近团结实训的需要举行设置 。

4、直观性强 各实训挂件接纳脱离结构形式 ，组件面板示意、图线明确 ，各挂件使命明确 ，操作、维护利便 。

5、科学性强 装置占地面积少 ，节约实训用房 ，镌汰基建投资 ；配套的小电机均经特殊设计 ，可模拟中小型电机的特征和参数 ；小电机耗电省 ，节约能源 ；实训噪声小 ，整齐雅观 ，改善实训情形 ；电气控制实训 ，内容富厚 ，设计合理 ，除了加深理论知识外 ，还为学生走向社会打下优异的基� � ；丈量仪表接纳指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相团结 ，亲近团结教学实训需要举行设置 ，使装置丈量手段现代化 ；设有准时器兼报警纪录仪 ，为学生实训手艺的审核提供一个统一的标准 。

6、开放性强 控制屏供电隔离（浮地设计） ，并设有内、外电压型泄电� ；ぷ爸煤偷缌餍托沟绫 ；ぷ爸� ，确保操作者的清静 ；各电源输出均有监示及短路� ；さ裙π� ，使用利便 ；各丈量仪表均有� ；すπ� 。整套装置经由全心设计 ，加上可靠的元器件质量及可靠工艺作为包管 ，产品性能优良 ，所有这些均为开放性实训创立了条件 ，有利于提高学生剖析问题息争决问题的能力 。

三、手艺性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3、装置容量：＜1.5KVA

4、重 量： 480Kg

5、形状尺寸：187×73×160cm3

四、实训项目

1.直流电机实训


(1) 熟悉实训

(2) 直流发电机

(3) 直流并励电念头

(4) 直流电念头转动惯量测试


2.变压器实训


(1) 单相变压器

(2) 三相变压器

(3) 三相变压器的联接组和差池称短路

（4）单相变压器的并联运行


3.异步电机实训


(1) 三相鼠笼异步电念头的事情特征

(2) 三相异步电念头的起动与调速

(3) 单相电容起动异步电念头

(4) 双速异步电念头

(5) 三相鼠笼异步发电机

(6) 三相鼠笼异步电念头的差池称运行


(7) 三相鼠笼式异步电念头转子转动惯量的测试


4.同步电机实训


(1) 三相同步发电机的运行特征

(2) 三相同步发电机的并网运行

(3) 三相同步电念头

(4) 三相同步电机参数的测定

(5) 三相同步发电机的突然短路

(6) 三相同步电机的差池称运行


5.电念头机械特征的测定

(1) 直流他励电念头在种种运转状态下的机械特征

(2) 三相异步电念头在种种运行状态下的机械特征

(3) 三相异步电机M-S曲线的测绘



五、装置的基本装备

1、DQ01电源控制屏(铁质喷塑结构 ，铝质面板)

(1) 交流电源

提供三相0～450V可调交流电源 ，同时可获得单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V） ，战胜了三只单相调压器接纳链条结构或齿轮结构组成的许多弱点) �？傻鹘涣鞯缭词淅从缮栌泄鞅 ；な忠� ，相间、线间过电流及直接短路均能自动� ；� ，战胜了替换包管丝带来的贫困 。配有三只指针式交流电压表 ，通过切换开关指示三相电网电压和三相调压电压 。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及20～230V(3A)一连可调稳压电枢电源(具有过压、过流、过热及短路软阻止自动恢复� ；すπ�)各一组 ，并设有直流数显电压表及切换开关 。

(3) 人身清静� ；の甯怕韵�

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后 ，到隔离变压器 ，再经三相调压器输出) ，使输出与电网隔离 ，对人身清静起到一定的� ；ぷ饔� ；

设有电压型泄电� ；て�1 ，若是隔离变压器前的线路有泄电征象 ，即能实验� ；げ⑶卸系缭� ；

设有电流型泄电� ；て� ，控制屏若有泄电征象 ，泄电流凌驾一定值 ，即切断电源 。强电毗连线及插座 ，接纳全关闭结构 ，使用清静、可靠、防触电 。

(4) 仪表� ；は低�

设有多只信号插座 ，与仪表相连 ，仪表超量程 ，即能告警并切断电源 ，对仪表起到优异的� ；ぷ饔� 。

（5）准时器兼报警纪录仪（效劳治理器）：具有设准时间、到时报警、切断电源及纪录种种告警次数等功效 。

(6) 控制屏正面大凹槽内 ，设有两根不锈钢钢管 ，可挂仪表及实训部件 。凹槽底部设有多个小圆形单相三芯220V电源插座 ，供仪表等部件供电用 �？刂破亮讲嗌栌腥�220V电源插座及三相四极380V电源插座 。设有实训台照明用的220V、40W日光灯一盏 。

2、DQ02实训桌

实训桌为铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板,结构结实 ，形状似长方体关闭式结构 ，造形雅观大方 ；设有两个大抽屉、柜门 ，用于安排工具、存放挂件及资料等 。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面 。实训桌还设有四个万向轮和四个牢靠调理机构 ，便于移动和牢靠 ，有利于实训室的结构 。

3、DQ03-1不锈钢电机导轨、1024光电编码器测速系统及智能数显转速表

包括测速发电机及牢靠电机的不锈钢导轨等 。不锈钢导轨平整度好 ，无应力变形 ，加工细腻 ，同心度好 ，交流性好 ，能包管电机与电机、电机与测功机之间毗连的同心度不凌驾±5丝 ，电机运行噪声小 ，实训参数典范 ，能较好知足实训要求 。测速系统接纳1024光电编码器测速系统 ，战胜了用测速发电机测速线性度差 ，丈量不准确等弱点 。

4、DQ05三相组式变压器（三只相同的单相变压器组成 ，原边220V/0.35A ，副边55V/1.4A）

5、DQ07直流复励发电机

6、DQ09直流并励电念头

7、DQ10三相鼠笼式异步电念头

8、DQ11三相线绕式异步电念头

9、DQ12线绕式异步电机起动与调速电阻箱

10、DQ14三相同步电机

11、DQ15单相电容起动异步电念头

12、DQ19校正直流测功机

13、DQ22直流数字电压、毫安、安培表(三只)

14、DQ25单三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单位设计尔成 ，通过键控、数显窗口实现人机对话功效控制模式 。软件上接纳RTOS设计思绪 ，同时配有PC监控软件来增强剖析能力 。能同时丈量两路单相功率P1、P2 ，三相功率即是两路功率之和（两表法丈量三相总功率） 。功率丈量精度为1.0级 ，功率因数丈量规模0.3-1.0 ，电压电流量程为450V和5A ，能自动判别负载性子（感性显示“L” ，容性显示“C” ，纯电阻不显示） ，并可存储丈量数据 ，供随时查阅 。

15、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

16、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

17、DQ28三相可调电抗器

每相均由一个127V/0.5A的牢靠电抗器和一个0～250V的自耦调压器组成 ，既可作牢靠电感和可调电抗器使用 ，也可作自耦调压器使用 。

18、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组 ，35μF/450V、4μF/450V电力电容各1只 。

19、DQ31C熔断器及开关板

由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成 。

20、DQ32旋转灯、并网开关、同步机励磁电源

由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成 。

21、DQ33整步表及开关（由一个Mz10整步表及一个三刀双掷开关组成）

22、DQ44数/模交流电流表（四只）

由三只数字交流电流表和一只指针式细密交流电流组成 。 丈量规模0～5A ，量程自动判断、自动切换 ，精度0.5级 ，四位数码显示 。指针式细密交流电流表一只 ，接纳带镜面、双刻度线（红、黑）表头（差别的量程读取响应的刻度线） ，丈量规模0～5A ，分0.3A、1A、3A、5A四档 ，精度1.0级 ，直键开关切换 ，设有超量程指示 ，告警等功效 。

23、DQ45数/模交流电压表（四只）

由三只数字交流电压表和一只指针式细密交流电流组成 。 丈量规模0～450V ，量程自动判断、自动切换 ，精度0.5级 ，四位数码显示 。指针式细密交流电压表一只 ，接纳带镜面、双刻度线（红、黑）表头（差别的量程读取响应的刻度线） ，丈量规模0～500V ，分10V、30V、100V、300V ，500V五档 ，精度1.0级 ，直键开关切换 ，设有超量程指示、告警等功效 。

24、SY05 结构手枪插毗连线（不保存任何触电的可能） ，内里接纳无氧铜抽丝而成头发丝般细的多股线 ，抵达超软目的 ，外包丁晴聚氯乙烯绝缘层 ，具有柔软、耐压高、强度大、防硬化、韧性好等优点 ，插头接纳实芯铜质件外衣铍轻铜弹片 ，接触优良 。

六、 装置的设置清单

序 号

编 号

名 称

数目

备注

1

DQ01

电源控制屏

1套

2

DQ02

实训桌

1张

3

DQ03-1

不锈钢电机导轨、光码盘测速系统（配1024光电编码器）及智能数显转速表

1件

4

DQ05

三相组式变压器

1件

5

DQ07

直流复励发电机

1台

6

DQ09

直流并励电念头

1台

7

DQ10

三相鼠笼式异步电念头

1台

8

DQ11

三相线绕式异步电念头

1台

9

DQ12

线绕式异步电念头起动与调速电阻箱

1件

10

DQ14

三相同步电机

1台

11

DQ15

单相电容启动异步电念头

1台

12

DQ19

校正直流测功机

1台

13

DQ22

直流数字电压、毫安、安培表（三只表）

（注：按实训要求每套需配2件）

2件

14

DQ44

数/模交流电流表（四只表）

1件

15

DQ45

数/模交流电压表（四只表）

1件

16

DQ25

单/三相智能功率、功率因数表

1件

17

DQ26

三相可调电阻器（每组90Ω*2/1.3A）

1件

18

DQ27

三相可调电阻器（每组900Ω*2/0.41A）

1件

19

DQ28

DQ28三相可调电抗器

1件

20

DQ29

可调电阻器、电容器

1件

21

DQ31C

熔断器及开关板

1件

22

DQ32

旋转灯、并网开关、同步机励磁电源

1件

23

DQ33

整步表及开关

1件

24

SY05

高可靠护套结构手枪插实训毗连线及配件

1套
