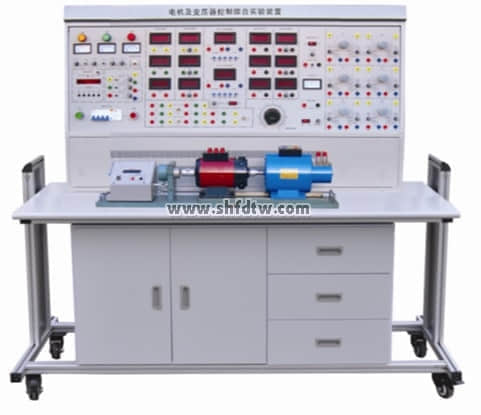

TWBD-01A 变压器/电机控制综合实验装置



本装置能知足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程纲要要求的实验。装置设计新颖、结构合理、外观豪华气焰 ，适合高等院校、中等专业学校、职业手艺学院等新建或扩建实验室 ，迅速开设实验课提供了理想的实验装备。

9001cc金沙以诚为本(中国)有限公司官网

一、产品特点

1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验 ，还可扩展电气控制手艺实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验毗连线均配套齐全。

3、电机导轨接纳不锈钢制造 ，底板接纳20mm厚轧钢板 ，电机运行噪音小 ，永稳固形 ，包管了装备恒久运行。

4、用“校正直流测功机”测原念头输出功率 ，完全战胜了以往“涡流测功机”死区大、误差大的弱点。配套的小型电机经由特殊设计 ，其特征和参数可模拟中小型电机 ，学生通过实验可加深对电机理论的明确。

5、设有电压型和电流型泄电�；� ，相间、线间过载或短路由单片机全程监控自动�；すπ�。

6、设有准时器兼报警纪录仪 ，顺应实验室的开放式教学 ，便于先生对实验的治理与审核。

二、手艺性能

1、输入电源：三相四线380V±10% 50Hz

2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜1.5KVA

4、重    量：300Kg

5、形状尺寸：1600×750×1300（mm）

三、实验项目：

（一）直流电机实验

1、熟悉实验

2、直流发电机

3、直流并励电念头

4、直流电念头启动：串电阻启动、降压启动

5、直流电念头改变转向的要领

6、直流电念头调速特征实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验

1、单相变压器变比K

2、单相变压器空载实验 ，测取变压器空载数据IO、PO和UO。

3、单相变压器短路实验 ，测取变压器短路数据UK、IK和RK。

4、单相变压器负载实验 ，测取变压器负载数据UZ = f（IZ）。

（三）三相变压器实验

1、三相变压器绕组极性的测定

2、三相变压器联络组别的测定

（四）异步电念头实验

1、三相绕线式异步电念头定子电阻的测试

2、三相异步电念头空载实验：测取空载时电压U0 ，电流I0、三相功率P0 ，绘制空载特征曲线

3、三相异步电念头短路实验：测取短路时电压UK ，电流IK、功率PK ，绘制短路特征曲线

4、三相异步电念头参数的求取

5、三相异步电念头在种种运行状态下的机械特征

（五）三相同步电念头实验

（六）三相线绕式异步电念头实验

四、装置的基本配备

（一）实训屏（铁质双导亚光密纹喷塑 ，铝质面板）

1、交流电源：提供三相0～450V可调交流电源 ，同时可获得单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器 ，功率1.5KVA）�？傻鹘涣鞯缭词淅从缮栌泄鞅；ぷ爸� ，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表 ，通过切换开关 ，可指示三相电网电压和三相调压输出电压 ，并有指示灯指示外部电源输入和事情电源输出。

2、励磁电源：直流220V/0.5A ，具有短路�；�

3、电枢电源：直流0-220V/2A一连可调电源一起 ，具有短路�；�

4、一连可调交流电源：0-240V一连可调 ，具有短路�；�

5、可调同步励磁电机电源：0-40V/2A一连可调 ，具有短路�；�

6、准时器兼报警纪录仪：具有设准时间、准时报警、切断电源及纪录种种告警次数功效。

7、丈量仪表

（1）直流数显电流表三只：量程2000mA ，0.5级

（2）直流数显电压表三只：量程300V ，0.5级

（3）交流数显电流表三只：量程3A ，0.5级

（4）交流数显电压表三只：量程500V ，0.5级

（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪 ，同时配有PC监控软件来增强剖析能力。能丈量电路的功率、功率因数。功率丈量精度为1.0级 ，功率因数丈量规模0.3-1.0 ，电压电流量程为450V和5A ，能自动判别负载性子（感性显示“L” ，容性显示“C” ，纯电阻不显示） ，并可存储15组丈量数据 ，供随时查阅。

8、三相转换开关二组 ，单相转换开关一组

9、三相可调电阻器（三组90Ω×2/1.3A）

10、三相可调电阻器（三组900Ω×2/0.41A）

（二）器材配备

1、单相变压器三只 ，原边220V/0.35A ，副边55V/1.4A

2、直流并（他）励电念头    1台

3、复励直流电念头          1台

4、校正直流测功机          1台

5、三相同步电念头          1台

6、绕线式交流异步电念头    1台

7、三相异步电念头          1台

8、三相双速异步电念头      1台

9、不锈钢电机导轨：光码盘测速系统及数显转速表 ，不锈钢导轨平整度好、无应力变形、加工细腻、同心度与交流性好、电机运行噪音小。

10、清静导线：接纳高可靠护套结构手枪插毗连法 ，具有柔软、耐压高、强度大、防硬化、韧性好等优点。

（三）实验桌

实验桌主体为双层铁质亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板 ，造型雅观大方。

设置表:

序号

名称

单位

数目

备注

1

电源、信号源、仪器控制屏

台

1

9001cc金沙以诚为本教学

2

实训审核桌

张

1

9001cc金沙以诚为本教学

3

继电控制实验箱

块

1

GSY-01　继电控制实验箱一

块

1

GSY-02　继电控制实验箱二

块

1

GSY-03　继电控制实验箱三

块

1

GSY-04　继电控制实验箱四

块

1

GSY-05　继电控制实验箱五

块

1

GSY-06　继电控制实验箱六

块

1

GSY-07　继电控制实验箱七

块

1

GSY-08　继电控制实验箱八

4

单相变压器

只

3

原边220V/0.35A ，副边55V/1.4A

5

直流并（他）励电念头

台

1

6

复励直流电念头

台

1

7

校正直流测功机

台

1

8

三相同步电念头

台

1

9

绕线式交流异步电念头

台

1

10

三相异步电念头

台

1

11

三相双速异步电念头

台

1

12

不锈钢电机导轨

台

1

13

清静导线

根

40

14

实验说明书

套

1

指导学生实训

15

学生凳子

个

5

学生凳子
