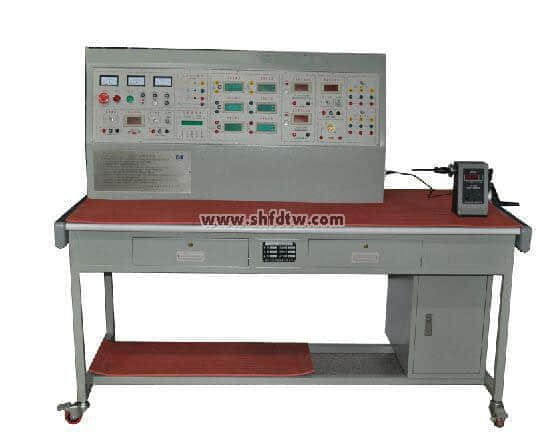

TWDJX-01型 电机磨练手艺实训装置
本实训装置以劳动和社会包管部同中国就业培训手艺指导中心编写的《常用电机磨练工》国家职业资格培训教程为基础，为了推动常用电机磨练工职业培训和职业手艺判断的开展而研制的实训装置 。该电机磨练手艺实训装置内容包括电机磨练前准备、电机拆卸与组装、电机磨练以及修试、试验等方面的知识和手艺，适用于高职、高专、中等职业院�？璧南喙刈ㄒ档慕萄в胧忠帐笛� 。同时该电机磨练实验台还适合技工学校、职教中心、职业资格判断站（所）举行手艺实训与手艺判断和审核 。
9001cc金沙以诚为本(中国)有限公司官网
一、装置特点
1、控制屏接纳实训台结构，丈量仪表及电气线路元器件牢靠在响应功效块面板上
2、实训项目分类明确，详细到电机磨练历程中的每个办法，使学生能够真正掌握电机磨练专业手艺 。
3、实训装置接纳�？榛姆椒ň傩惺忠昭盗泛屠砺壑兜纳罨�
4、本装置具有优异的自身�；は低�，为实现开放性实训室提供了优良的实训装备
二、手艺性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、事情情形：情形温度规模为-10～＋40℃  相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重    量：100kg
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板
2、实训桌
实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，�；げ僮魈� 。
3、主控功效板配备项目
（1）三相四线电源输入，经泄电�；て骱妥芸�，由接触器通过起、停按钮举行操作，并设有急�？刂瓢磁� 。
（2）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压 。
（3）准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设准时间、准时报警、切断电源等功效；还可以自动纪录由于接线或操作过失所造成的泄电告警、仪表超量程告警总次数，为学外行艺实训的审核提供一个统一的评定标准 。
（4）三相可调交流电源，通过1.5KVA三相同轴自耦调压器举行调压，输出0～450V/5A 。
（5）直流电源部分：
220V/0.5A直流电源一组，尚有短路�；すπ� 。
0～250V可调直流高压电源一组，带有过压�；ぜ岸搪繁；すπ� 。
4、仪器仪表
（1）提供真有用值交流数字电压表一只，丈量规模0～500V，量程自动判断、自动切换，精度0.5级，三位半数显 。
（2）提供真有用值交流数字电流表三只，丈量规模0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功效 。
（3）直流数字毫安表一只：丈量规模0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功效 。
（4）提供直流数字电压表一只，丈量规模0～300V，分2V、20V、300V三档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功效，能够直接丈量直流电枢电源电压及外侧电压 。
（5）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路组成 。通过键控、数显窗口实现人机对话的智能控制模式 。为了提高丈量规模和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，接纳先进的DSP手艺盘算有功功率、无功功率，功率表精度为0.5级，电压、电流量程划分为450V、5A，可丈量负载的有功功率、无功功率、功率因数及负载的性子；还可以贮存、纪录15组功率和功率因数的测试效果数据，并可逐组盘问 。
（6）可调电阻：两组0～900Ω/0.5A可调电阻 。
单相电容运转电念头电容：4uF/450V CBB电容 。
（7）低压电器：3个熔断器、2个交流接触器、1个热继电器等
5、仪器配备
（1）500V品级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显示
（3）钳形电流表一只
（4）交流耐压测试仪：电压测试规模为0～5KV，泄电流0～100mA，变压器容量为1000VA 。
6、制作装备、电机等配备
（1）拆、装工具一套：拉马、运动扳手、锤头、划线板、压线板、弯头铰剪、尖嘴钳、剥线钳、钢剧等 。
（2）钳工工具：划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等 。
（3）手摇电子计数绕线机一台：数显规模0～9999匝数，计数准确、计数利便
（4）未浸漆的三相鼠笼异步电念头：额定功率180W，电压380V（Y接法），转速1400r/min 。
（5）未浸漆的他励直流电念头：额定功率100W，电压220V，转速2000r/min 。
四、实训项目

（一）电机磨练前的准备
1．检查运行情形，作检查纪录
2．故障测试
3．丈量手艺数据
4．工具制作

（二）电机的拆卸与组装
1．电机解体
2．机壳清扫、作标记
3．电机与负载的解裂
4．联轴器拆除
5．电机端盖的拆除
6．抽出电机转子
7．定子内腔洗濯
8．零部件的检查、清点、编号和标记

（三）部件磨练
1．轴承磨练
①轴承的拆卸
②增补缺油轴承的润滑脂
③轴承洗濯和注入润滑脂
④轴颈和轴承室的检测

2．绕组磨练
①丈量和纪录电机原始数据
②绕组拆除
③电机嵌线
④电机接线、测试
⑤绕组浸渍与烘干

3．电机换向装置磨练
①电刷磨练
②换向器磨练

（四）电机组装和整机装置
1．加入磨练部件的装配
2．加入举行电机轴心纠偏定位
3．整理定子内腔
4．加入转子和端盖的装配
5．修复电机的现场整机组装
（五）试验
1．电机试验
①电机试运转
②丈量绝缘电阻和绕组的直流电阻
③空载
④电机旋转偏向

2．电气试验
①连电机与负载传念头构
②加入电气试验并作纪录
③加入举行数据处置惩罚
④加入修试报告起草
五、用户自配仪器装备
1．交流耐电压测试仪、短路测试仪、测匝器         2．烘箱、浸漆槽
