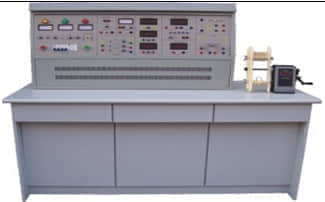

TWDJZP-01型 电机装配手艺实训装置
本装置以劳动和社会包管部同中国就业培训手艺指导中心编写的《国家职业资格培训教程—常用电机装配工》（初级）为指导依据，为了推动常用电机装配工职业培训和职业手艺判断的开展而研制的实训装置。该电机装配实训装置内容包括电机的加工与电机装配手艺、检测事情等方面的手艺，适合高职、高专、中等职业院�？璧南喙刈ㄒ档牡缁芭浣萄ё氨赣胧忠帐笛�。同时该实训装置还可作为技工学校、职教中心、职业资格判断站（所）举行手艺实训与手艺判断的审核装置。
一、装置特点
1、实训装置接纳�？榛姆椒�，举行手艺训练
2、该实训装置配备响应的电机装配工具及仪器
3、控制屏接纳实训台结构，将丈量仪器牢靠于控制屏上
4、本装置具有优异的自身� ；は低�，为实现开放性实训室提供了优良的实训装备
5、具有泄电压、泄电流� ；ぷ爸谩⒁瞧鞒砍票 ；ぷ爸�，清静切合国家标准
二、手艺性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、事情情形：情形温度规模为-10～＋40℃  相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重    量：100kg
5、形状尺寸：1300mm×750mm×1250mm
三、装置配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板
2、实训桌
实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，� ；げ僮魈�。
3、主控功效板
（1）三相四线电源输入，经泄电� ；て骱妥芸�，由接触器通过起、停按钮举行操作，并设有急�？刂瓢磁�。
（2）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压。
（3）准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设准时间、准时报警、切断电源等功效 ；还可以自动纪录由于接线或操作过失所造成的泄电告警、仪表超量程告警总次数，为学外行艺实训的审核提供一个统一的评定标准。
（4）三相电源输出，具有过载� ；ぜ叭嗍涑鲋甘�。
（5）直流电源部分：0～30V/2A可调直流稳压电源，继电器自动换档，多圈电位器一连调理，具有软载止自动短路� ；すπ�。
（6）提供直流数字电压表一只：丈量规模0～600V。
（7）直流数字毫安表一只：丈量规模0～2000mA，分20mA、200mA、2000mA三档，直键开关切换，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功效。
（8）螺口灯座一只
4、仪器仪表
（1）500V品级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显示
（3）钳形电流表一只
5、电机及拆装工具等
（1）拆、装等金工工具一套：拉马、运动扳手、橡皮锤、划线板、压线板、弯头铰剪、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
（2）手摇电子计数绕线机一台：数显规模0～9999匝数，计数准确、计数利便
（3）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等
（4）未浸漆的三相鼠笼异步电念头：额定功率180W，电压380V（Y接法），转速1400r/min。
（5）未浸漆的他励直流电念头：额定功率100W，电压220V，转速2000r/min。
6、实验导线及配件
接纳高可靠护套结构手枪插毗连线（不保存任何触电的可能），内里接纳无氧铜抽丝而成头发丝般细的多股线，抵达超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头接纳实芯铜质件外衣铍轻铜弹片，接触优良。
四、实训项目
（一）三相异步电念头装配实训
1．三相交流鼠笼异步电念头的拆装
2．三相鼠笼式异步电念头定子绕线、嵌线
3．定子绕组断头及相间绝缘、绑扎处置惩罚
4．电机绕组接地、短路、断路故障的检测
5．电机内部个体线圈或极相组嵌反或接错的检查
6．三相绕组他头尾接反的检测
7．绕组嵌线后的耐压测试
8．绝缘浸漆处置惩罚
9．电机轴承装配及洗濯
10．定、转子气隙配合的检测
11．总装后三相绕组对地耐压测试
12．三相电机空载测试
（二）直流电念头装配实训
1．换向器的装配
2．换向器片间及换向器对地耐压测试
3．直流电机电枢波形绕组嵌线
4．电枢绕组嵌装后耐压测试
5．绝缘浸漆处置惩罚
6．转子静平衡测试
7．励磁绕组接线后的检测
8．电刷装置装配
9．定、转子配合气隙的检测及总装后绕组对地的耐压测试
五、用户自配仪器装备
1．交流耐电压测试仪
2．烘箱、浸漆槽
