激光监听实验仪
- [产品分类]：医学物理/物理演示仪器
- [规格型号]：TWP-W209
- [产品价钱]：11000.00
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 11492 人关注该产品
产品详情

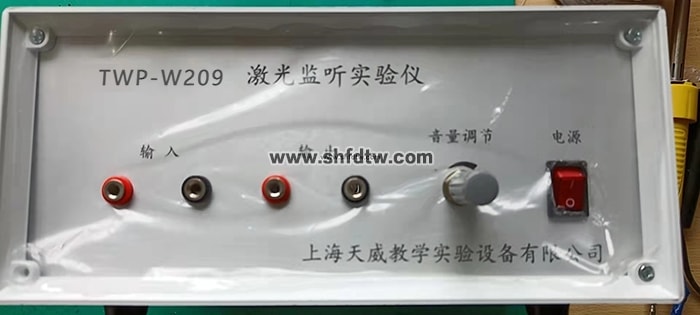

TWP-W209型 激光监听实验仪
从最初的把线圈接在某通讯线路上举行监听，直到现在全球的无线手机监听，监听系统的生长履历了漫长的阶段。而在战争、特工和公安侦破领域中不让对方知道的监听——窃听手艺的使用已经相当普遍了。
本实验仪接纳可见激光举行监听，若是要听到周围警备森严而人不可能靠近的房间里的讲话声，可以用一束红外激光打到该房间的玻璃上从而实现窃听。
16430964471669964150.jpg)
【实验原理】
光电传感器是凭证光电效应的原理制作而成的，光电效应是指物质（主要是金属）在光的照射下释放电子的征象。这是1887年赫兹首先发明的，1905年爱因斯坦引入光子看法后才获得圆满的诠释。以后人们又发明固体质料内的载流子在光线的照射下会爆发电导率的转变（光电导）或爆发电动势（光致电压），这些由光爆发的电效应一样平常统称为光电效应。

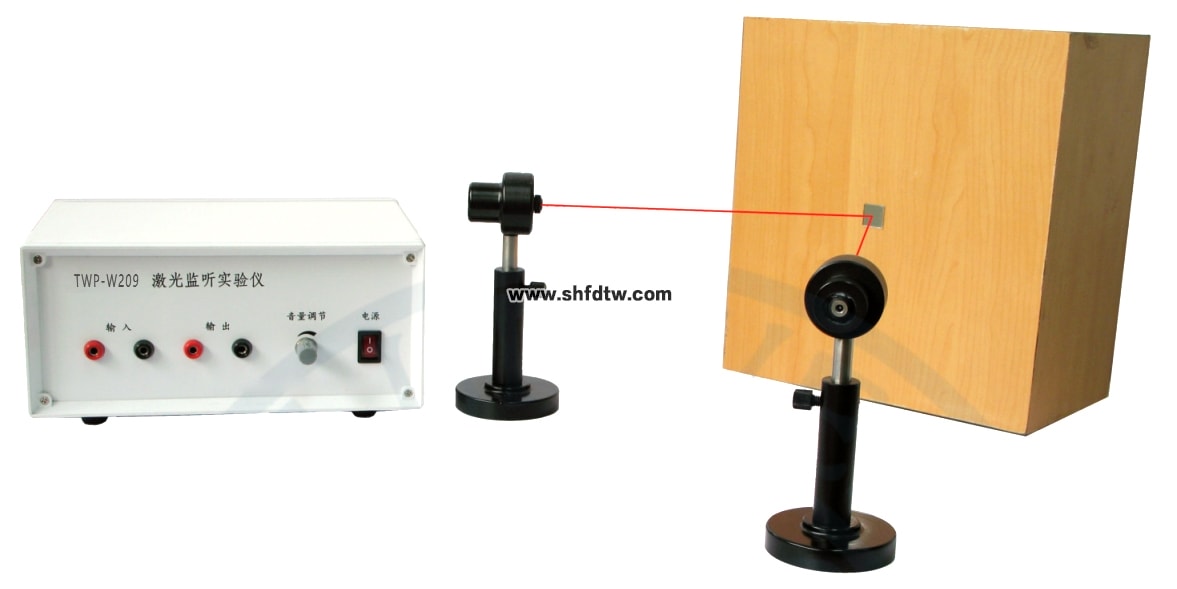

本实验用可见光规模内的激光束，照射在一个贴有小镜子的木箱上。木箱内装有收音机，收音机播音时的声波引起木箱壁的振动，使照在小镜子上的激光光斑由于振动爆发响应位移，这种位移引起反射光位置的转变。用光电探测器吸收反射光，由于反射光位置的转变引起探测器受光面积的转变，从而使其输出电压爆发响应的转变，再将这个转变的电压经放大，输入扬声器，就能听到声音了。
【实验仪器】

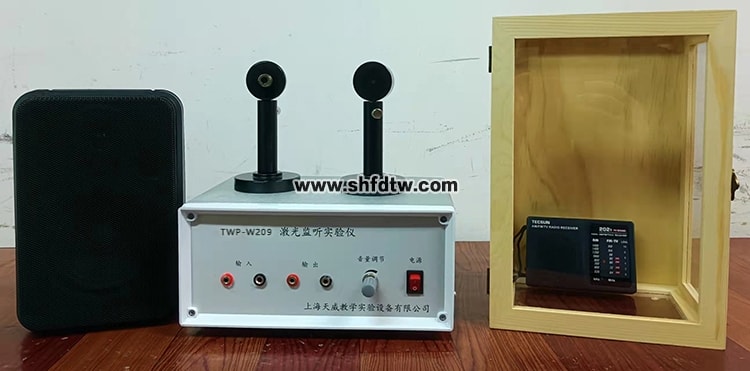

实验装置由三部分组成：
1．监听源：由收音机、小镜子和木箱组成。收音机在木箱里发出的声波会引起木箱壁的振动，从而使贴在木箱上的小镜子一起振动。
2．光路：本实验的光源是半导体激光器，它将光射向小镜子，其反射光由光电探测器吸收。由于小镜子的振动，使反射光中带有了收音机中声波的信息。
3．吸收装置：由光电探测器、放大器和扬声器音箱组成。带有声波信息的激光照在光电探测器上，由于受光面积转变，会爆发电压的转变，这种电压转变经放大器放大后，由扬声器转换成声音播出，从而还原出木箱中收音机的声音。
【实验内容】
一、必做部分
1．将装有镜子木箱放在远处（4－8米），将收音机调至合适的电台，使声音清晰无杂音，并放入木箱内关上箱门。
2．调解光路：接通激光器电源，使光束以约45?照射到小镜子上，并使探测器能够吸收到反射光，接通探测器与主机，以及实验主机与音箱。
3．敲击玻璃，在扬声器上应能听到敲击声，说明此时光路已调好、线路已接通。
4．翻开木箱内收音机，仔细调理探测器与激光光斑之间的相互位置，使光斑移动的中心在探测器的边沿。此时应可听到扬声器发出的声音。
【思索题】
1．光电效应可分三类。光线照射到固体外貌时，可能有下面三种情形：（1）物体的电子逸出外貌向外发射，此为外光电效应 ；（2）固体质料内载流子的特征爆发转变，引起质料电阻率的转变，此为内光电效应 ；（3）固体质料爆发一定偏向的电动势，此为光致电压效应。从实验装置判断，本实验接纳的是其中的哪一类 ？
2．不必激光，改用其他光源（如电灯光）能否用来监听 ？为什么 ？
3．光束照射光电探测器的角度以笔直为好照旧倾斜为好 ？为什么 ？
4．关于各次实验所监听到的声音和强度音质差别，请给出合理的诠释。
5．在监听到的音质最好的情形下，其声音仍有些失真，失真主要是由哪些因素引起 ？
6．照在光电探测器上的光斑移动幅度是否越大越好 ？
7．若想用上述装置“窃听”某密室内人的讲话声音，实验装置应做哪些刷新 ？
【实验拓展】
1．探测器前加上透镜，重复实验，给出结论。
2．本实验中木箱的箱盖与木框间是有间隙的。若是箱盖周围严密牢靠，情形会怎样 ？用什么步伐可以判断箱盖周围的牢靠情形 ？
3．若是以铁筒、塑料盒等取代木箱，能否做此实验 ？可一试，并得出响应的结论。
4．*设计实验，用示波器、信号爆发器、扬声器等对实验内容举行半定量的丈量，改变声波频率，视察监听到的波形巨细，找出音质优劣的缘故原由。
【设置清单】
|
编号 |
名称 |
数目 |
备注 |
|
1 |
实验仪主机 |
1 |
|
|
2 |
激光发射器 |
1 |
|
|
3 |
激光吸收器 |
1 |
|
|
4 |
音箱 |
1 |
|
|
5 |
木箱 |
1 |
|
|
6 |
收音机 |
1 |
|
|
7 |
小镜片（贴在木箱上） |
1 |
|
|
8 |
毗连线 |
3 |
|
|
9 |
电源线 |
1 |
|
|
10 |
装箱清单 |
1 |
|
|
11 |
及格证 |
1 |
|
|
12 |
说明书 |
1 |
|
此装箱清单所列内容是指包装箱内应包括的装备和资料，不包括您选用的其它配件，如您还选用其它配件，请您在购机时一并检查清晰。
