驱力传动系统实训台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ55
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 9129 人关注该产品

产品详情

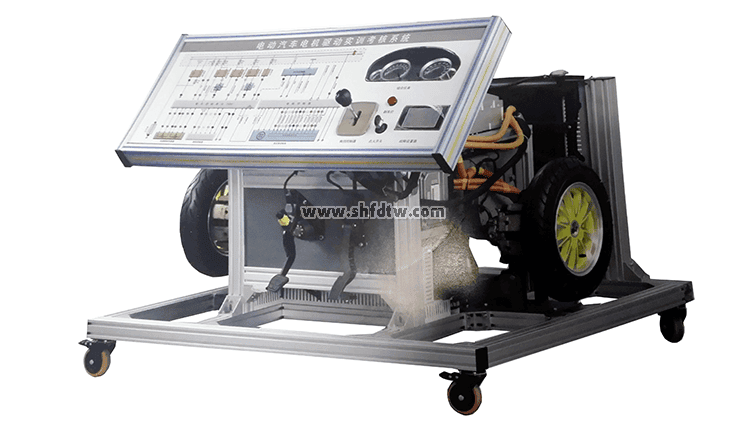

驱力传动系统（高压电控总成+变速箱）实训台

9001cc金沙以诚为本(中国)有限公司官网





一．产品简介

选用比亚迪E5 原装纯电动轿车高压电控总成和永磁同步电机；原装配套变速箱和传动轴；高压动力线和低压控制线与动力电池和治理系统实训台对接，实训台保存原车功效；真实展示纯电动轿车电驱动传动系统焦点零部件之间的毗连控制关系、装置位置和运行工况，以及高压系统清静注重事项，并作育学员对纯电动轿车电驱动传动系统故障剖析和处置惩罚能力。

适用于种种型院校新能源纯电动汽车驱动传动系统课程教学和维修维护实训。


二.功效特点

1.各主要部件装置在实训平台上，保存原车电气毗连方法，断电后可利便拆装，训练拆装线束与电器，掌握高压辖档豌部件拆装和清静�；ひ�。

2.动力高压配电箱上盖接纳透明5mm有机玻璃改装，清晰视察相识控制原理和内部控制元件。

3.驱动传动系统实训台高压电源由动力电池和治理系统实训台提供，与动力电池和治理系统实训台连体事情，配套毗连电缆线，保存原车毗连方法。

4.教学板完整显示电驱动系统事情原理图，装置检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

面板接纳耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚；面板打印有永不褪色的彩色电路图等；

5.传动轴输出端装置原车制动器，模拟车辆负载系统，通过调解两头负载巨细，真实展示电驱动传动系统差别工况下（启动、加速、匀速、减速、停车、爬坡等）电流和电压等数据转变纪律。

6.装备由平台和教学板组成，平台水平安排，装置原车零部件；底部装置4个带自锁脚轮装置。

7.机架接纳标准80*40铝型材搭接，带移动脚轮及附有自锁脚轮装置。

8.配备智能化故障设置和审核系统，故障点主要设置在低压控制线路，包管高压系统清静及训练实车故障处置惩罚能力。

9.为了教学清静，台架配套装置绝缘地板（绝缘与耐压国标产品地胶）。

10.配套实训指导书，包括系统事情原理，实训科目，故障设置及扫除等要点。


三.基本设置（每台）

序号

名       称

规格型号

单位

数目

1

高压电控总成

原车

套

1

2

主控制器总成（电机控制器等）

原车

套

1

3

网关控制器

原车

套

1

4

快充电接口

原车

套

1

5

慢充电接口

原车

只

1

6

P档控制器

原车

套

1

7

刹车踏板总成

原车

套

1

8

电子油门踏板

原车

套

1

9

永磁同步电机带传感器附件总成

原车

套

1

10

电机冷却系统

原车

套

1

11

变速箱总成

原车

套

1

12

传动轴总成

原车

套

2

13

制动盘总成

原车

套

2

14

DC-DC�？�

原车

套

1

15

可移动平台与带台面的教学板/移动台架(带自锁脚轮装置)

1740×600×1700mm(长×宽×高)；

套

1

16

检测控制面板

装有种种检测端子以及彩色电路图和事情原理示意图

（面板：1700*900*4mm)

套

1
