电动组装实训车氢动力汽车教学示教台架

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ140
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 24198 人关注该产品

产品详情

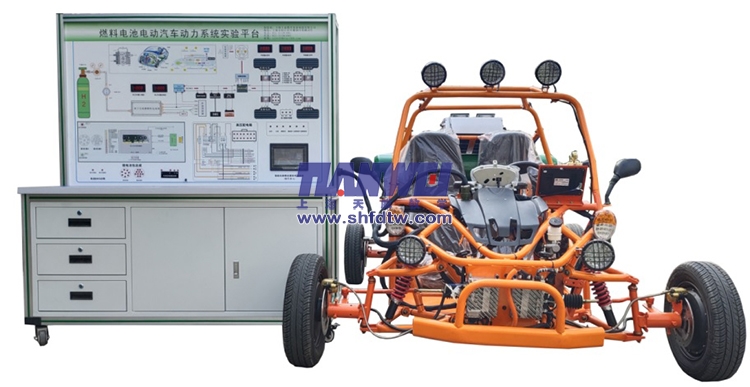

TW-XQ140 氢动力汽车教学示教台架

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

参考图

一．产品简介

本实训系统以燃料电池电动汽车总成为基础，燃料电池电动汽车各系统可运行，举行起动、加速、减速、故障检测与诊断、故障模拟与扫除等工况的现实操作，真实展示燃料电池电动汽车各系统结构与原理及事情历程。装备能清晰展示燃料电池电动汽车的形状、各组成�？榈淖爸梦恢眉芭叵�，使学生对电动汽车有更为直观的熟悉，能提高学生在新能源汽车领域的手艺。适用于种种型院校及培训机构对燃料电池电动汽车整车理论和维修实训的实训教学需要。

该燃料电池电动汽车平台接纳燃料电池发念头和高功率锂离子电池为动力源，装备4个轮毂电机驱动；接纳自主开发的控制系统，集成了新的线控转向手艺和制动能力回馈手艺。整车具有结构精练、有用空间大、传动效率高、转向无邪、零排放、无噪声等突出特点。

实训系统可拆除检测操作台，燃料电池电动整车可正常行驶。本实训系统实训功效齐全、操作利便、清静可靠、雅观大方。

二．主要用途

1．适用于种种型院校及培训机构对燃料电池电动汽车各系统理论和维修实训的实训教学需要。

2．适用于种种型院校及培训机构对燃料电池电动汽车各系统�？楦鞯ノ唤萄枰�。

3．适用于汽车职业手艺判断审核的需要。

4．适用于燃料电池电动汽车各系统各�？榈慕峁褂朐砣现⒐πФ菔尽⒐收夏Ｄ庥肷蠛恕⒐收霞觳庥胛蕖⒐收险锒嫌肷ǔ冉萄枰�。

三．结构组成

燃料电池电动汽车各系统正常运行的汽车总成、燃料电池电动整车起动运行所有相关的原车附件、燃料电池发念头、故障设置和扫除系统、原车电路原理图板及检测端子、大容量蓄电池、加速机构、整车各系统控制面板柜、可移动台架、台架电源总开关、诊断座、散热系统、实训指导书及台架操作说明书。

各传感器及执行器装置数字显示表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置等、台架操作说明书、原车维修手册、实验指导书、燃料电池电动汽车动态测试清静包管三角装置等附件。

四．功效特点

1．燃料电池电动汽车各系统正常运行，保存完整的动力传动系统及控制系统。装备可实现电动车的教学实训，可使学员对其元器件及控制单位直观的熟悉（包括控制器、驱动电机、动力电池、燃料电池发念头、充电机、DC/DC转换器、制动真空助力泵、倒车控制系统、暖风系统等）。

2．检测操作台通过航空插头和毗连电缆与电动整车毗连，坚持所有功效�？刹鸪觳獠僮魈�，电动整车可正常行驶。

3．可移动“检测操作台”，可划分举行各控制系统的检测实训（①电机组控制系统与燃料电池发念头；②灯光和车身电气控制系统）

4．检测操作台面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板，外貌经特殊工艺喷涂底漆处置惩罚；面板UV平板喷绘有不褪色的彩色电路图；学员可直观比照电路图和原车电念头组、灯光与车身电气系统实物，认知和剖析各控制系统的事情原理。

5．检测操作台面板上装置有检测端子，可直接在面板上举行电念头、控制单位、灯光与车身电气控制系统的检测实训。

6．检测操作台装置有通讯座，对电控系统举行标定功效。

7．可实现燃料电池汽车保养与维护操作。

8．设可燃料电池实现汽车拆装和工况演示。

9．故障模拟系统可模拟现实运行工况，设置多种系统常见故障。

10．检测操作台底座部分接纳钢性结构焊接，台架外貌接纳烤漆工艺，带万向自锁脚轮装置。

五．形状

装备形状：①汽车原参数；②检测操作台1740×650×1700mm(长×宽×高)

六．检测台制造工艺

装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，台面装配32mm厚彩色高密度复合板。

七．手艺指标

1.事情温度：-40℃～+50℃

2．主机：原车装置

3．电源：原车装置

八.基本设置

电动车�？�

基本设置

电机

48V2KWW

传动系统

后驱动带变速器

前后轮

前后7寸

前后减震

前后弹簧减震

刹车系统

液压制动

仪表

灯光系统

大灯、转向灯、刹车灯，控制开关类

开关操控系统

车架

钢制开放式

手艺参数

电机

48V2KWW3000转

电机控制器

带CAN-BUS通讯

带标定软件

锂电池

48V40AH

外观尺寸（长*宽*高）

约2350*1500*1450mm

电池治理系统

带CAN-BUS通讯

带开发标定软件

车载充电器

带CAN-BUS通讯

DC/DC

配套

辅助电池

12V60AH


燃料电池�？�

基本设置

燃料电池带控制器

1KW

DC/DC

配套

电容组

配套


九.实验项目

1.燃料电池系统驱动线性负载实验

2.燃料电池系统驱动电机空/负载，加/减速实验

3.燃料电池系统能量治理战略运行实验

4.燃料电池驱动电无邪力传动系统的检测，诊断和维修

5.燃料电池驱动并网实验

6.燃料电池纯电动汽车电机与控制手艺实验

7.燃料电池纯电动汽车电池及治理系统BMS实验

8.燃料电池纯电动汽车低压电器系统实验

9.燃料电池纯电动汽车充放电系统实验

10.燃料电池纯电动汽车结构与原理认知、验证实验
