动力电池包及BMS治理系统组装实验台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源汽车实训室
[规格型号]：TW-XQ102
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 18755 人关注该产品

产品视频

产品详情

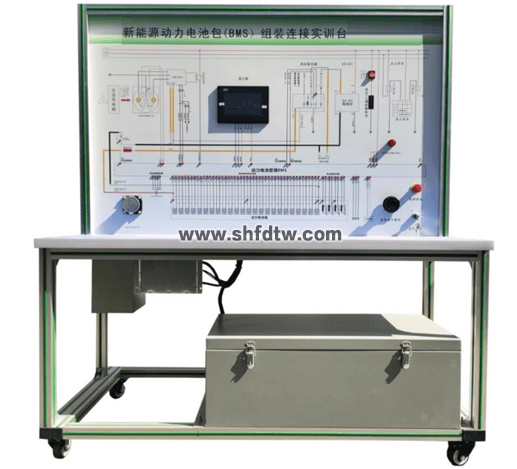

TW-XQ102动力电池包及BMS治理系统组装实验台

一.产品简介

选用主流新能源磷酸铁锂动力电池包，单体电池3.2V20AH，共24串,一体式BMS电池治理系统，有被动平衡功效；真实地泛起了磷酸铁锂动力电池包焦点零部件之间的毗连控制关系、装置位置和运行参数，以及高压系统清静注重事项；通过比照电路原理图，由学员自己组装连线，作育学员电池组装毗连下手能力，适用于院校新能源课程教学和维修实训装备 。

9001cc金沙以诚为本(中国)有限公司官网


二.功效特点

1.学员下手拆装与组装电池包及BMS治理系统 。

2.各主要部件装置在平台上，毗连线统一安排在事情位，比照电路原理图，让学员自己在组装连线历程掌握动力电池包事情原理 。

3.BMS电池治理系统装置在面板上，清晰标注电压收罗线，温度收罗线，继电器控制线，霍尔电撒播感器收罗线等逻辑控制关系 。

4.BMS电池治理系统带被动平衡功效，带开关控制�；ぃǖヌ宥舷摺⒍搪贰⒐埂⑶费埂⒐鳌⒐拢�，估算SOC(荷电状态)等 。

（配套可正常运行操作的BMS上位机检测标定软件）

5.动力电池包显示器（7寸）装置在面板上，可以视察充放电历程各项参数，掌握动力电池包充放电历程控制逻辑和主要部件参数转变纪律 。

6.实训台配放电�？�，模拟车辆能量消耗历程，放电电流巨细可以选择 。

7.动力电池包设置有机械维修开关，高压电器毗连器均采国标产品，性能可靠 。

8.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源 。

9.UV平板喷绘面板完整显示动力电池包、BMS、充电和放电事情原理图 。

10.实训台由移动台架(带检测端子的原理面板)组成，平台水平安排，装置主要零部件；实训台底部装置4个脚轮，移动无邪，同时脚轮带自锁装置，可以牢靠位置 。

11.装备框架接纳40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，利便安排资料、轻型检测仪器等 。

三.手艺规格

1.形状尺寸（mm）： 1500×700×1700mm（长*宽*高）

2.输入电源： AC220V±10%  50Hz

3.事情电源： DC12V

4.动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V 20AH）

动力电池串数：24

事情温度：-20°～60°

5.BMS锂电治理一体机：带CAN通讯

6.动力电池包显示屏： 7寸触摸屏

7.高压大电流继电器：线圈电压：12VDC,最大额定事情电压：1000VDC,额定电流：400A 。

四.实训项目

1.学员下手组装电池包及BMS，认知新能源动力电池包（BMS）控制原理 。

2.学员下手组装电池包及BMS，认知新能源动力电池包（BMS）主要零部件功效 。

3.通过连线运行实测，熟悉新能源动力电池包（BMS）种种状态下逻辑控制关系，电流，电压，电池压差，电池温度等参数转变纪律实训实验 。

4.通过连线实测，熟悉BMS怎样收罗动力电池组压差，并控制充电和放电历程 。

5.通过连线实测，熟悉BMS怎样收罗动力电池组温差，并控制充电和放电历程 。

五.基本设置

磷酸铁锂动力电池包，BMS锂电治理一体机，动力电池包触摸显示屏，充电机，国标充电插口，国标充电枪，紧迫断电开关，霍尔电撒播感器，直流接触器，DC-DC转换器，辅助蓄电池，放电控制继电器与放电负载，电阻，可移动实训台(带检测端子的原理面板) 。
