轨道电气控制实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：都会轨道交通地铁实训
[规格型号]：TW-CGT10
[产品价钱]：询价
[参数下载]：无
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 11048 人关注该产品

产品详情

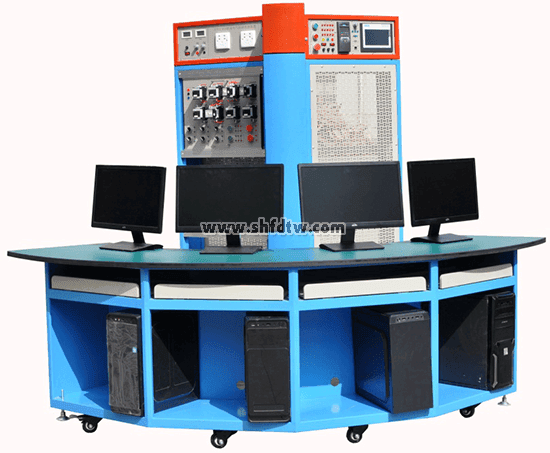

TW-CGT10轨道电气控制实训装置

不含电脑

一、整体要求：

该系统须包括古板的继电控制和PLC、人机界面、通讯等多种控制方法，�？榛峁�，并可模拟响应的操作机构行动 。系统电路�？榘ㄊ艿绻悼刂频缏纺？椤⒅鞫峡刂频缏纺？椤⒖盏飨低晨刂颇？椤⑶Ｒ齎VVF控制�？椤⒔羝取⑼７懦抵贫胱蚣芗嗫乜刂颇？椤⒄彰骺刂颇？椤⒘谐底远趴刂频缏贰⑴涞缱爸檬笛瞪蠛说ノ坏茸槌� 。

★功效要求：每套系统均具备监控切换功效，可同时对接3台上位机，其中1套上位机为主监控，其余2台上位机为辅监控，并可实现在线实时主、辅监控上位机自由切换功效 。该系统要求配备实验面板及网孔板，学生可凭证实验面板的内容举行实验，同时也可自主搭建电路举行电气控制系统实训 。

9001cc金沙以诚为本(中国)有限公司官网

二、实训项目要求：

1、典范电气控制电路的事情原理与故障剖析与扫除

实训一、PLC的编程实训

实训二、人机界面的基本界面的编程实训

实训三、基本通讯实训

实训四、变频器基本参数设置实训

实训五、变频器多速段控制实训

实训六、基于PLC与变频器的通讯的开环控制实训

实训七、基于PLC与变频器的通讯的闭环控制实训

实训八、编码器在PLC上的编程实训

实训九、人机界面与PLC的通讯实训

2、基础继电控制回路及典范电气控制电路的装置

实训一、按钮联锁的正、反转控制线路

实训二、接触器联锁电念头正、反转控制线路

实训三、接触器和按钮双重联锁正反转控制线路

实训四、按钮切换的Y-△启动控制线路

实训五、时间继电器切换Y-△降压启动控制线路

实训六、三相交流异步电动性能耗制动控制线路

实训七、受电弓升降控制电路

实训八、主断控制电路

实训九、牵引VVVF控制电路

实训十、空调系统控制电路

实训十一、紧迫、停放车制动与转向架监控控制电路

实训十二、照明控制电路

实训十三、列车自动门控制电路

9001cc金沙以诚为本(中国)有限公司官网

三、系统组成及要求：

1、实操台：弧形设计，可以容纳3人同时操作，桌面接纳25mm厚的实芯理化板，外外貌贴防火板，经数控装备铣削加工成型，桌边倒圆弧处置惩罚 。桌体接纳1.5mm厚的鞍钢盒装钢板做骨架，经由机械加工成型，外外貌喷涂彩色环氧聚塑 。事情台分三工位设计，每工位设置有双开门式存储柜及键盘支架，可安排盘算机主机，工位与工位之间接纳圆弧形过渡板毗连 。

★2、实操事人情：接纳人字形6面设计，其中三面设有挂箱支架用于方法挂箱，另外三面接纳运动式网孔板设计，整体接纳1.5mm厚的优质鞍钢盒装钢板做骨架，经由机械加工成型，外外貌喷涂彩色环氧聚塑 。

★3、实训电源屏：接纳人字形6面设计，面板装有PLC主机、变频器、触摸屏，交流电源输出，低压直流电源，所有输出输入端口均接纳清静型双圈插座引出 。钢制结构，面板接纳彩色描绘 。每组电源都具有泄电�；ぁ⒍搪繁；すπ� 。电源控制屏装有可定位旋转机构，凭证差别的实训要求可以旋转至对应的实操事人情，旋转机构要牢靠、清静、可靠 。

4、都会轨道交通车辆电气控制回路仿真单位：（1）图纸电子化：将列车所有控制电路、主电路、气路举行图纸电子化，实现凭证功效区举行浏览图纸，举行图纸的放大、缩小的操作，能够快速定位功效图纸，实现阅览的电子化操作 。（2）线号、器件自动链接功效：在电子化的图纸上实现控制电路上的列车线号、器件的自动链接功效 。该功效能够使现场工程师快速查找相关控制器件、线路功效，从而举行特定功效故障点的定位 。（3）器件信息自动链接功效：当双击其器件，能够举行器件信息的显示 。当点击器件的位置信号时还能够举行器件位置的文字诠释及位置图片，使工程师能够快速定位器件的位置，举行相关磨练操作 。（该部分应为成熟稳固产品，投标时提供现场演示 。）

四、主要装备设置清单


序号

名称

单位

数目

规格/功效/手艺要求

备注

1

PLC主机

套

1

CPU314C-2DP，24VDC供电、48kB内存、带PROFIBUS-DP主从接口，通讯编程电缆；MMC存储卡64k字节；集成24路数字量输入/16路数字量输出、4路模拟量输入/2路模拟量输出、配有CP343-1以太网通讯�？� 。



2

触摸屏

套

1

Smartlin700



3

变频器

套

1

MM4200.4KW



4

电源�？�

台

1

PS3075A电源�？�



5

受电弓升降控制电路�？�

套

1

模拟加实物�？�，配有升降弓控制电路所需的继电器，电机等元器件



6

紧迫、停放制动与转向架监控控制电路�？�

套

1

模拟加实物�？�，配有继电器，交流接触器，模拟开关等，实现列车的紧迫、停放制动与转向架监控



7

主断环路控制电路�？�

套

1

模拟加实物�？�，配有模拟开关，交流接触器、继电器等 。



8

空调控制电路�？�

套

1

模拟加实物�？�，模拟空调的温度调理，分组控制等



9

列车VVVF牵引控制�？�

套

1

模拟加实物�？�，列车VVVF牵引控制，包括启动、加速、阻止、减速等



10

客室照明控制电路�？�

套

1

模拟加实物�？�，列车照明的分组控制，灯光调理



11

列车自动门控制电路

套

1

模拟加实物�？�，控制车门的开启关闭



12

温度闭环控制实验

套

1

实物�？�，配有加热装置，收罗探头，散热电扇等 。



13

小车运动控制单位

套

1

实物�？�，配有丝杆，直流电机、滑块、传感器等



14

交通灯控制单位

套

1

实物�？�，配有指示灯，按钮等



15

配电装置实训单位

套

3

详见附表1



16

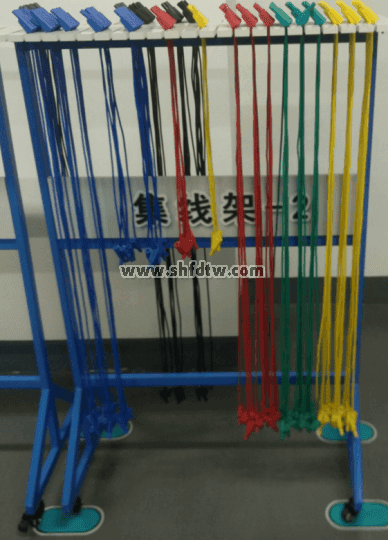

挂线架

台

1

钢制结构，1200mm×450mm×1200mm；



17

都会轨道交通车辆电气控制回路仿真单位

套

1

须提供现场演示



18

下载线

根

1

须与PLC配套



19

上位机

套

4

I3/4G/500G/18.5显示器



20

实训指导书

套

1

纸质+电子文档



21

实训凳子

个

4

钢木结构方凳





附表1

序号

名称

规格

数目

单位

备注

1

空气开关

DZ4763-6A3P

1

只



2

空气开关

DZ4763-6A2P

1

只



3

熔断器

RT18—3P

1

只



4

熔断器

RT18—2P

1

只



5

接触器

CJX2-0910

5

只

AC220V

6

热�；ぜ痰缙�

R16B-20/3

3

只

AC220V

7

热�；ぜ痰缙髯�

知足国标

3

只



8

时间继电器

ST3PA-B/380V（0-60S）

2

只

AC220V

9

按钮

知足国标

5

只



10

指示灯

知足国标

3

只



11

电阻器

10W

3

只



12

中心继电器

知足国标

1

只

AC220V

13

中心继电器座

知足国标

1

只



14

按钮与指示灯支架

知足国标

1

只



15

接线端子

TB1012

3

只

12节/只

16

网卡�？�

千兆

1

只



17

三相鼠笼式电念头

380VY/△接法

1

台

五、系统供电及尺寸:

1、电源输入：三相AC380V±10%50HZ三相五线；

2、形状尺寸：约1780mm×1780mm×1900mm（整体尺寸）；

3、额定功率：2KW；

4、情形温度：-10℃～40℃；

5、相对湿度：≤85%；

6、清静�；ぃ盒沟绫；ぃㄐ卸缌鳌�30mA），过流�；�，熔断器�；� 。
